陸上自衛隊の装備品一覧   その2





火砲・ロケット

無反動砲・ロケット発射筒

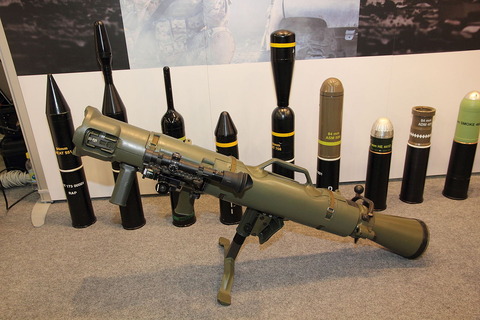

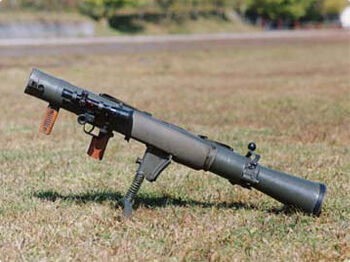

84mm無反動砲(B)Carl Gustav M3 Kokonaisturvallisuus 2015.jpg53
(令和2年度までの調達分)
スウェーデン、FFV社のカールグスタフM3を導入したもの。
M2の軽量化改良型。
平成25年度以降に84mm無反動砲の後継として普通科部隊などに対装甲用途に限定しない多目的装備として配備予定
101


84mm無反動砲※84RR、ハチヨン、カール君84mm無反動砲 (8465130736).jpgスウェーデン、FFV社のカールグスタフM2を導入したもの。
普通科以外には施設戦車後方支援部隊なども保有。
1979年導入開始、1984年よりライセンスを取得し国産化。
100

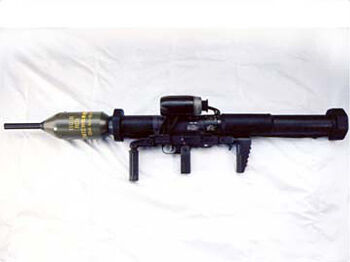

110mm個人携帯対戦車弾※パンツァーファウスト、空飛ぶ日産マーチ、LAM(ラム)[49]110mm個人携帯対戦車弾 (8464053209).jpgドイツ、ダイナマイト・ノーベル社製のパンツァーファウスト3を導入したもの。
主に普通科部隊小銃小隊が保有。
なお、書類上は「装備」ではなく「弾薬」の扱いである
102

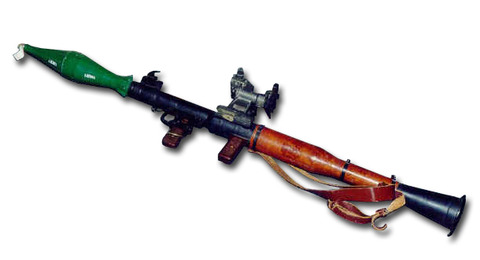

RPG-7Rpg-7.jpg少数を研究用に購入し、装備品に対する各種試験に使用している
103

退役

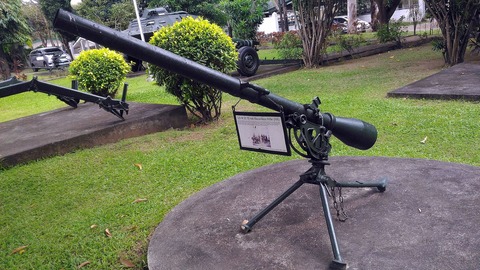

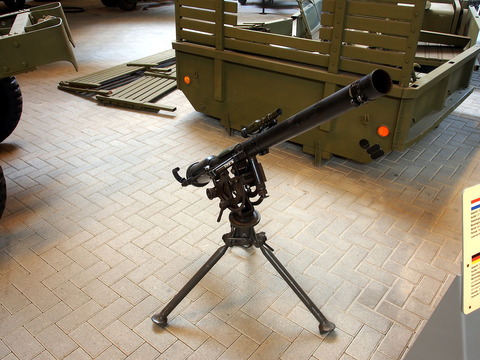

57mm無反動砲 M18※57RR、57無反動M18 57mm Recoilless Rifle pic1.JPG警察予備隊時代に供与されたものを継続して使用。
1951年供与開始、1989年退役
104


75mm無反動砲 M20※75RR、75無反動M20 75 mm RR.jpg警察予備隊時代に供与されたものを継続して使用。
1951年供与開始、1994年退役
105

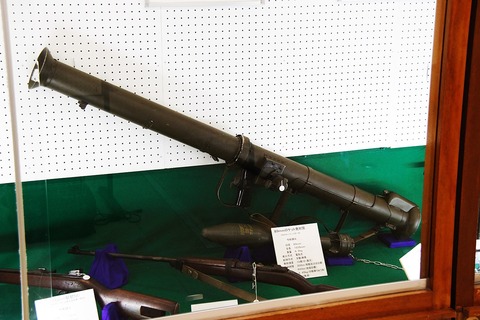

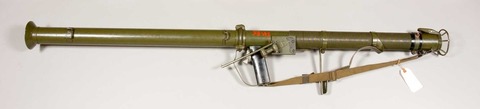

ロケット発射筒 M9※バズーカRocket Launcher, M9A1 "Bazooka" AM.003558 (2).jpgアメリカのM9およびM9A1対戦車ロケット発射筒を供与されたもの。
警察予備隊時代に供与され、1951年より1960年代前半頃まで使用
106


89mmロケット発射筒 M20改4型※スーパーバズーカ、ロケラン[50]JGSDF M20A1B1 Super Bazooka 20140420-01.jpgアメリカのM20A1およびM20A1B1 スーパー・バズーカを導入したもの。
1951年導入開始、1980年代に入り84mm無反動砲に更新され順次退役
107

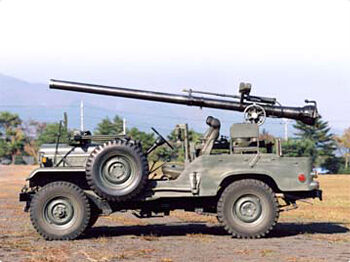

60式106mm無反動砲※106RR、106無反動60式106mm無反動砲 (8464028121).jpgアメリカのM40 106mm無反動砲を採用しライセンス生産したもの。
73式小型トラックに搭載して運用された。
2014年退役
108


迫撃砲

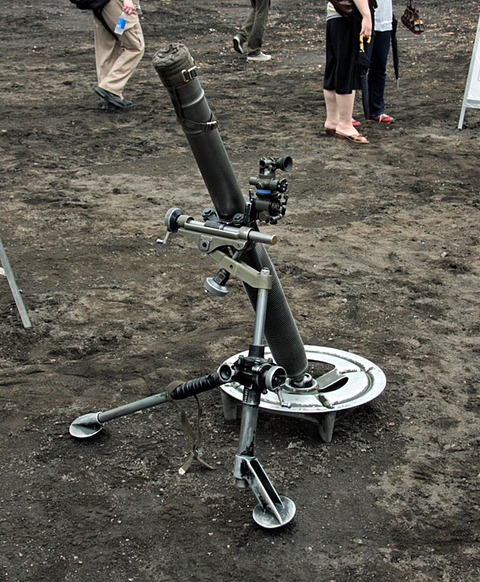

81mm迫撃砲 L16ハンマー
※81迫、81モーター
富士駐屯地で展示される81mm迫撃砲L16.jpgイギリスのL16 81mm 迫撃砲をライセンス取得により国産化したもの。
1990年代初頭より導入開始

110

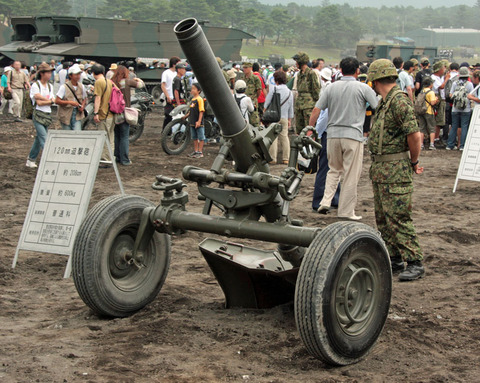

120mm迫撃砲 RTヘヴィハンマー
※120モーター、120重迫、120迫
富士駐屯地で展示される120mm迫撃砲RT.jpg443門フランストムソン-ブラーント社製MO-120-RT-61 120mm迫撃砲をライセンス取得により国産化したもの。
1992年より導入。
榴弾砲を装備しない第1空挺団および水陸機動団第15旅団においては最大の火砲である。
111


60mm迫撃砲(B)Mo60 newHirtenberg.jpgオーストリアのヒルテンベルガー・ディフェンス・システムズ(Hirtenberger Defence Systems)社製[40]、M6C コマンドゥ・モーターを導入したもの。
1名で運搬・射撃の可能な携行型小型迫撃砲
114


退役

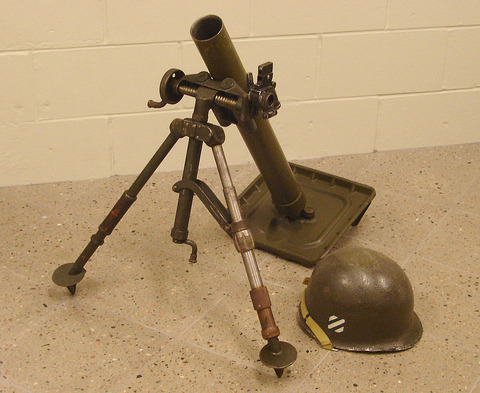

60mm迫撃砲 M2※60迫M2-Mortar.jpg米軍からの供与品。
威力・射程共に不十分だったが81mm迫撃砲の不足を補うため、1970年代頃まで使用された。
1951年供与開始、退役済
114

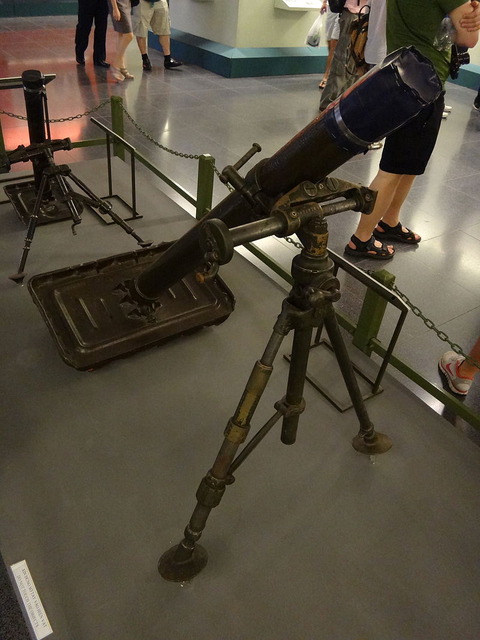

1mm迫撃砲 M1※81迫M1 mortar at the War Remnants Museum (from forward).JPG米軍からの供与品。
1990年代初頭まで使用された。
1951年供与開始、退役済
115

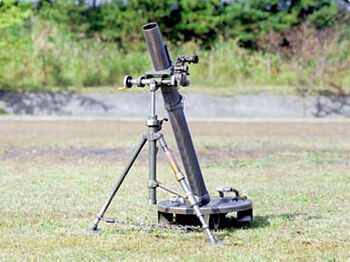

64式81mm迫撃砲※64式迫撃砲、81迫64式81mm迫撃砲 (8464049463).jpgアメリカM29 81mm 迫撃砲を元に国産化したもの。
1990年代に入り81mm迫撃砲 L16に更新され退役
116


107mm迫撃砲 M2※重迫
初期にはインチ表示で「4.2インチ迫撃砲」と呼称
Mortar-korea-19520505.jpgアメリカのM2 107mm迫撃砲を導入したもの。
1992年より120mm迫撃砲 RTに更新が進められた。
2010年退役。
68式155mm迫撃砲
361式特殊運搬車に合わせて主に山岳戦用に開発。
制式化されるも試作砲3門のみ。
武器学校に現存している。
117


りゅう弾砲

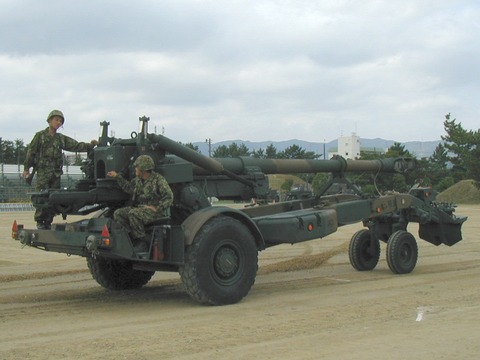

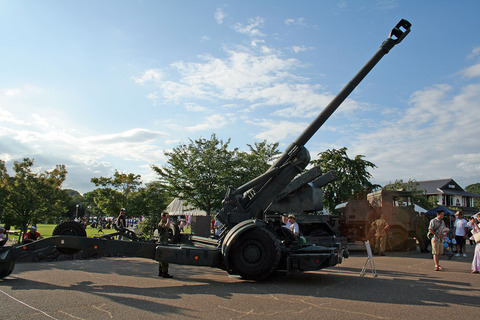

155mmりゅう弾砲 FH70サンダーストーン
※エフエッチナナマル、エフエッチ、新15榴(シンジュウゴリュウ)
Himeji Oshiro Matsuri 108.JPG
Howitzer FH70 01.jpg
492
保有数 310
1983年より導入開始。
中砲けん引車とセットで運用されている。
補助動力装置を搭載し、砲の展開/収容操作が動力化されている他、短距離ならば牽引状態での自走が可能(画像下)。
後継装備として「19式装輪自走155mmりゅう弾砲(旧:火力戦闘車)」の名称[注 1]で装輪式自走砲の開発が進んでいる
120
121


退役

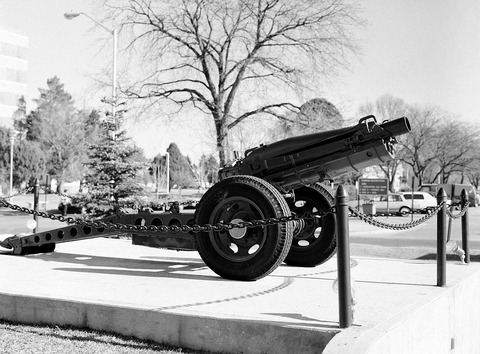

75mmりゅう弾砲 M1A1※パックハウザー、ナナジュウゴリュウ(75榴)M1A1-75mm-howitzer-aurora-19910108.jpg153(供与)1952年導入、1981年退役。
空挺型のM8砲架を導入。
大口径砲を補完する軽量火砲として導入されたが、射程・威力が低いため予備装備という位置づけとなった
123


試製57式105mm軽りゅう弾砲外部リンク
二次試作砲
261式特殊運搬車に合わせて主に山岳戦用に開発。
試作砲2門のみ。
愛知県幸田町にある幸田町郷土資料館に二次試作砲が現存している

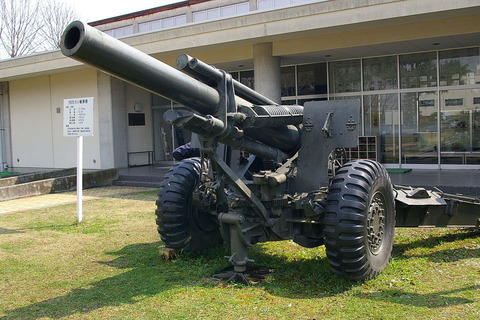

155mmりゅう弾砲 M158式155mmりゅう弾砲
※ジュウゴリュウ(15榴)
JGSDF 155mm howitzer M1(Type58 155mm howitzer) 20070408.JPG220(供与)
+17(国産)
1952年供与開始、1998年退役
124

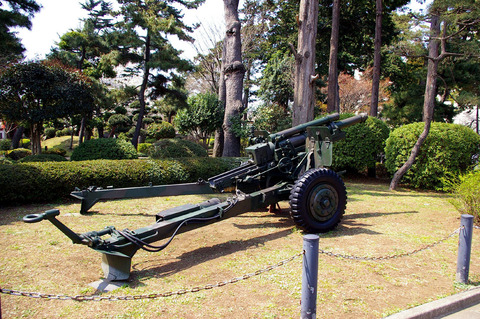

105mmりゅう弾砲 M2A158式105mmりゅう弾砲
※ジュウリュウ(10榴)
JGSDF Type58 Howitzer.JPG378(供与)
+22(国産)
1952年供与開始、1998年退役。
退役後も礼砲用に北方・東北方・東方などの各補給処にて少数が保管されている
125

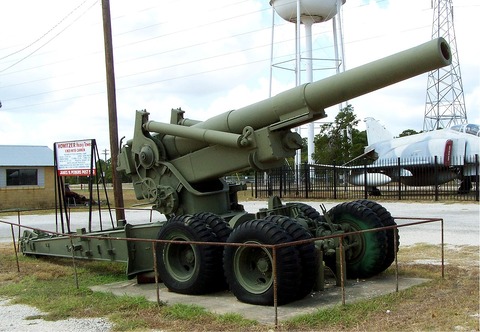

155mmカノン砲 M2※ロングトム、ジュウゴカノン(15加)、ジュウゴガン(15ガン/15Gun)155 mm Long Tom 2.jpg32(供与)1952年導入、1996年退役
126

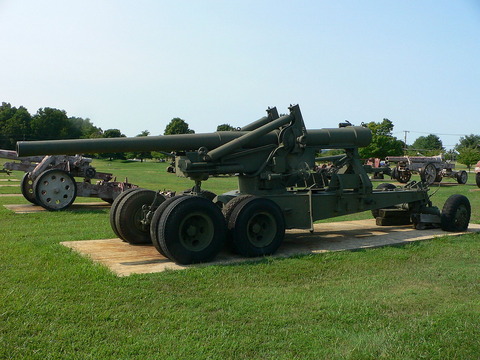

203mmりゅう弾砲 M2※ニジュウリュウ(20榴)M115 display.jpg70(供与)1954年導入、1994年退役
127


高射砲
現在は現役で運用されている高射砲は存在していない(予備装備としてのみ保有されている)

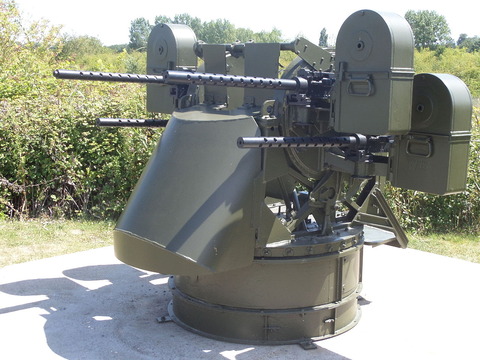

12.7mm高射機関砲 M55※四連装L60 0,50 Cal AAA in Aalborg Forsvars- og Garnisonsmuseum, pic1.JPG
M45 Quadmount, Pegasus Bridge, Normandy, France.JPG
    12.7mm重機関銃M2を4連装銃架に載せたもの。
M55として供与されたものの他、M16自走高射機関砲の退役後に銃座部分のみが取り外されて台車に載せたものが予備装備として保管されている

128
130

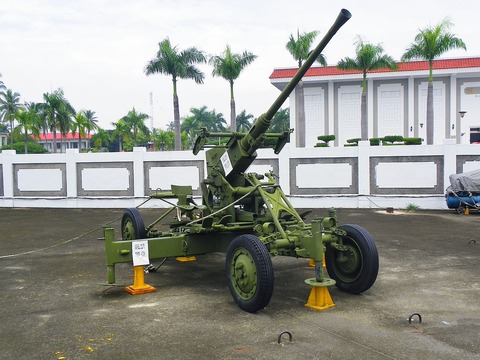

40mm高射機関砲 M1※40AAG、ボフォースBofors 40mm Gun in Military Airplanes Display Area 20111015.jpg傑作高射機関砲として名高いスウェーデンボフォース社製40mm機関砲をアメリカライセンス生産したもの。
1951年より供与され、方面隊直轄の高射特科群で使用。
1982年退役
131

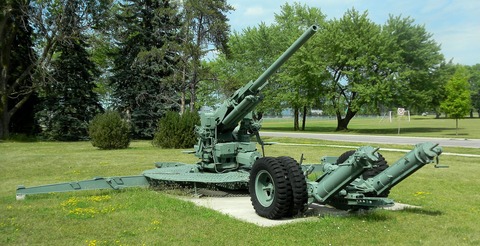

90mm高射砲 M1※90AG、90高(キュウマルコウシャ)M1A2 90 mm AA Gun, CFB Borden, 1.jpg
US 90 mm gun 1.jpg
北部方面隊高射特科を中心に配備された。
M1のほかに改良型のM2(画像下)も使用。
1956年より供与開始、1974年退役
132
133

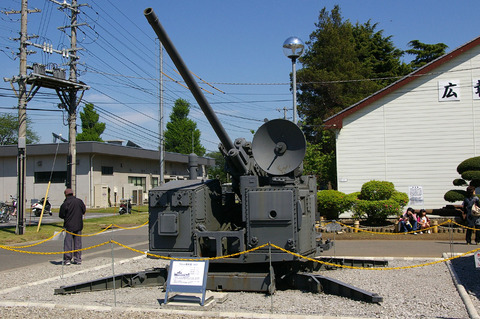

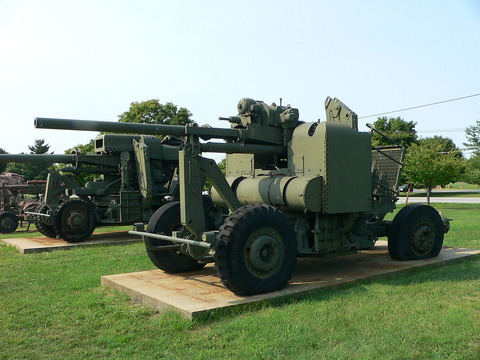

75mm高射砲 M51※75AG、75高(ナナゴコウシャ)M51 Antiaircraft gun.jpgレーダー射撃管制装置、自動装填装置を備えた高度な対空速射砲。
1958年より供与開始、1987年退役
134

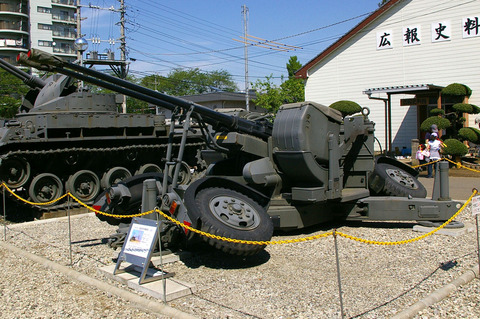

35mm2連装高射機関砲 L-90※L-90、35AAG、エリコンJGSDF L-90 AAA.jpgスイスエリコン社製GDF-001 35mm連装機関砲システムを共同開発により改良し導入、ライセンス取得により国産化。
1969年導入開始、2009年退役
135


ロケット弾
M31 ロケット弾※M31、GPSロケット
M26の代換として導入。
GPSにより誘導される単弾頭型自己誘導ロケット弾
2009年より導入開始。

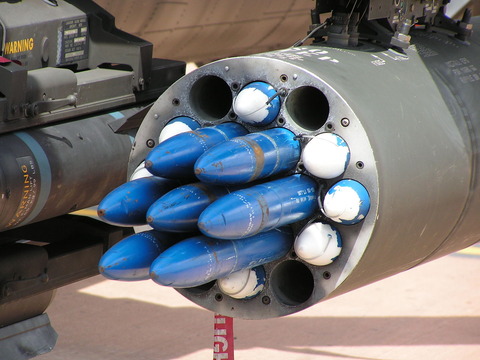

ハイドラ70※70ロケット、ロケット弾Hydra 70 M261.jpegAH-1SおよびAH-64D搭載用として導入

136


退役
68式30型ロケットりゅう弾※R-30、30センチロケット、30ロケット
67式30型ロケット弾発射機より発射される。
1992年退役。
75式130mmロケットりゅう弾※130ミリロケット、13ロケット
75式130mm自走多連装ロケット弾発射機より発射される。
2003年退役。
M26多弾頭ロケット弾※M26、MLRSロケット弾Mlrs.jpg約1,200基(有償援助)MLRSより発射されるロケット弾。
訓練弾のM28も導入。
対外有償軍事援助(FMS)により導入。
クラスター弾に関する国際的合意に従った日本政府の決定により、2009年度以降順次廃棄処分。
140


誘導弾

対空誘導弾

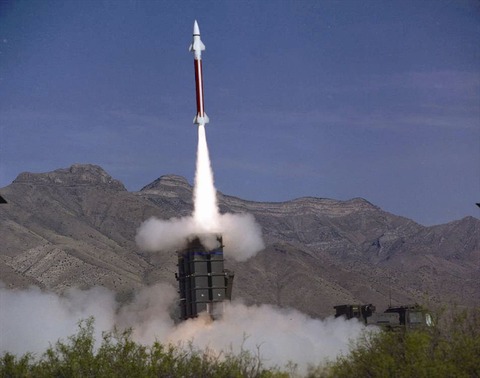

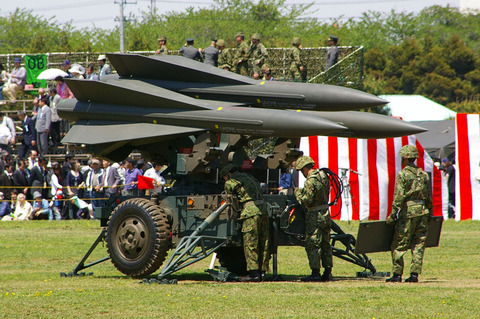

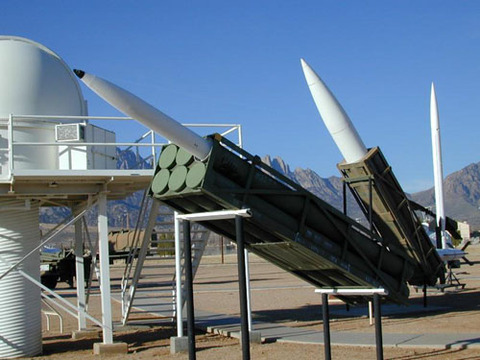

地対空誘導弾 改良ホーク※ホーク、ホークIII、中距離誘導弾などJGSDF MIM-23 Hawk SAM.jpg約200基1964年より原型のMIM-23Aを導入(後に「基本ホーク」と改称)。
1977年より「改良ホーク」「改善I型」(1982年)「改善II型」(1987年)と発展改良され、1991年より「改善III型」に改修
141

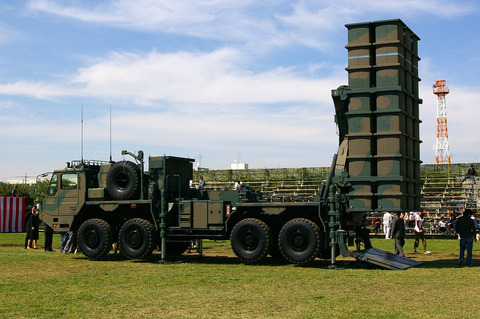

03式中距離地対空誘導弾SAM-4
※中SAM
JGSDF Type03 SAM (launcher) 01.jpg
JGSDF Type03 SAM launch.jpg
16個中隊分(2016年)
32個中隊分(調達予定総数)
ホークの後継として開発・導入された新型対空誘導弾システム。ベース車両は重装輪回収車
対空戦闘指揮装置、幹線無線伝送装置、幹線無線中継装置および射撃管制装置、捜索兼射撃用レーダー装置車、発射装置車、運搬・装てん装置車およびレーダー信号処理兼電源車で構成される
142
143

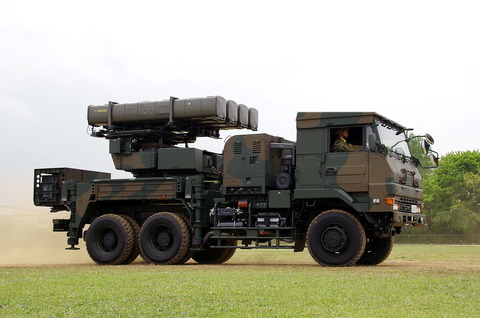

03式中距離地対空誘導弾(改善型)※新中SAM改、03式改、改03式TRDI Chu-SAM(Launcher Unit,Prototype) at JGSDF Camp Aonohara June 5, 2016 01.jpg4個中隊分(2020年)03式中距離地対空誘導弾の能力向上型として2010年度より開発開始、計画では2016年(平成28年)度の開発完了を目指していた。
2017年(平成29年)度に1個中隊分の予算が計上され調達が始まった
145


81式短距離地対空誘導弾ショートアロー
※SAM-1、短SAM、短SAM改
JGSDF Type 81C SAM 01.jpg
63基
陸上自衛隊調達分)
戦後初の国産地対空誘導弾
フェーズドアレイレーダー、および射撃管制装置を搭載した射撃管制車と誘導弾の4連装発射装置を搭載した発射装置車、および目視照準具にて構成される。
1995年より能力向上型の「81式短距離地対空誘導弾(C)」(部隊通称:短SAM改)を導入している。
航空自衛隊および海上自衛隊でも使用されている
146
147

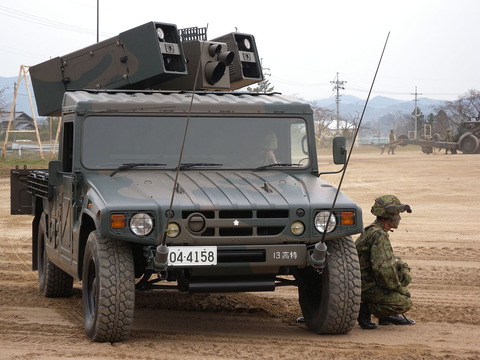

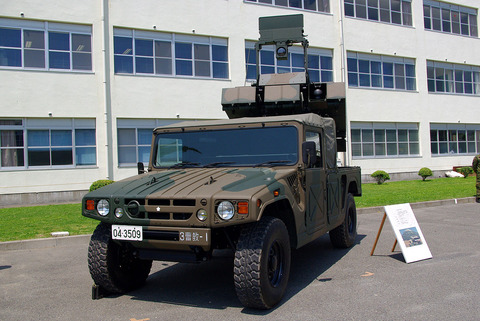

93式近距離地対空誘導弾クローズドアロー
※SAM-3、近SAM
Jgsdf type93sam.JPG113基91式携帯地対空誘導弾の多連装発射装置および観測・誘導装置を高機動車に搭載したもの。
35mm2連装高射機関砲 L-90の後継として開発
148



11式短距離地対空誘導弾※短SAM(改II)(開発時呼称)JGSDF Type 11 SAM 20140429-01.JPG5基81式短距離地対空誘導弾の後継として開発。
平成23年より調達開始。
航空自衛隊では一部仕様の違うものを「基地防空用地対空誘導弾」として制式化。
150

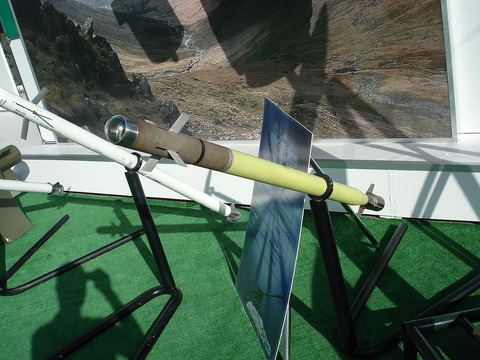

91式携帯地対空誘導弾ハンドアロー
※ピーサム、携SAM、SAM-2
Type 91 surface to air missile.jpgスティンガーの後継として1983年より開発。
93式近距離地対空誘導弾および観測ヘリコプターOH-1の搭載誘導弾に転用されている。
91式携帯地対空誘導弾(改)※SAM-2B
77基
(2013年度時点)
91式携帯地対空誘導弾の改良型。
2007年度より調達開始
151


退役

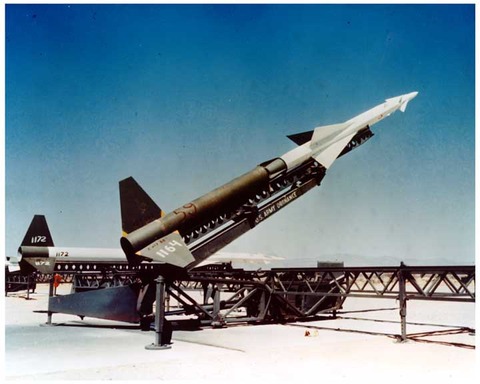

MIM-3 ナイキ・アジャックス※ナイキ、長距離誘導弾MIM-3 Nike-Ajax 01.jpg24基
うち、12基分は無償供与
1962年より導入。
1964年より全基を航空自衛隊に移管している
153

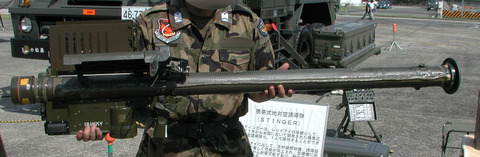

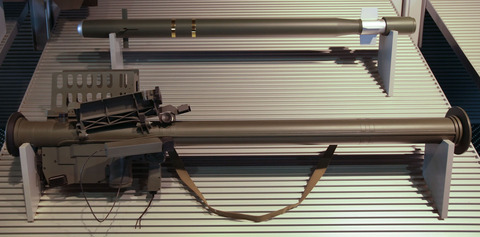

携帯地対空誘導弾スティンガー
※携SAM、FIM-92
FIM-92 (JASDF).jpg
Stinger Füzesi kzlsngr.JPG
対外有償軍事援助(FMS)により導入。
1981年導入開始、2009年退役(AH-64D搭載用は現役)。
海上自衛隊や航空自衛隊でも導入された
154
155


対戦車誘導弾

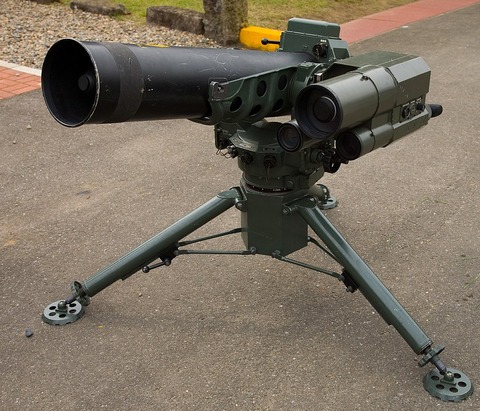

79式対舟艇対戦車誘導弾※ATM-2、HMAT、重MATType 79 Jyu-MAT anti-tank missile front.jpg

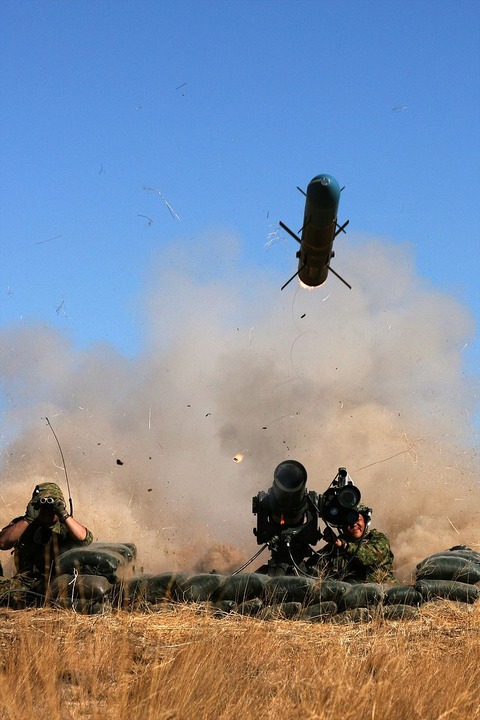

JGSDF Type 79 HMAT launch.JPG
Type79 H-MAT on Type89FV.JPG
戦後2代目に開発された大型の対戦車誘導弾
装甲目標の他、近接信管を用いて舟艇への攻撃も可能。
発射機、照準器、送信器他で構成され、発射機には1型および2型、車載型がある。

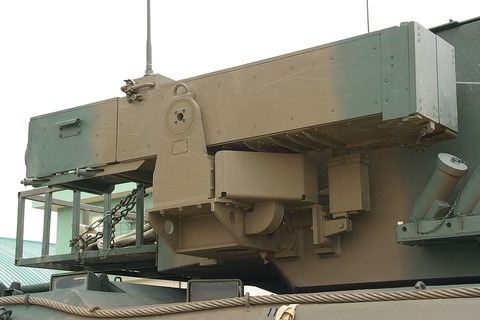

車載型は89式装甲戦闘車の搭載武装として使用されている(画像3段目)。
有線式の半自動指令照準線一致(SACLOS)誘導方式

157
158
159

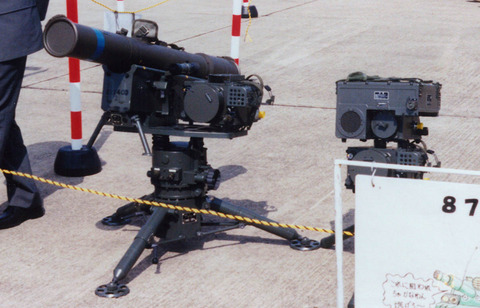

87式対戦車誘導弾タンクバスター
※ATM-3、MMAT、中MAT
JGSDF Type87 ATM.jpg発射機とレーザー照射機より構成される。
64式対戦車誘導弾の後継として開発。
ターゲットの温度に依存しないため,何時でも使用できる。セミアクティブ・レーザー・ホーミング(SALH)誘導方式
160

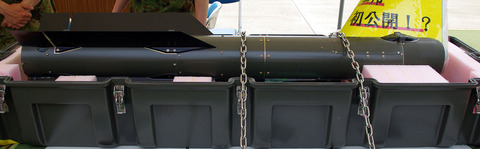

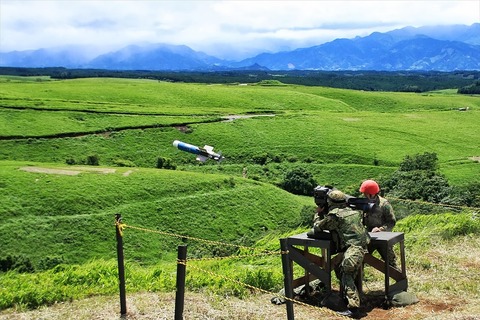

01式軽対戦車誘導弾ラット
※ATM-5、LMAT、軽MAT、01ATM、01(まるひと)
Japanese Type 01 LMAT missile - 01.jpg
25.06.06~11 8i・第2次射撃野営(25.6.14受信・小川1曹)01ATM 0037 装備 145.jpg
1,073
(2010年度時点)
赤外線画像誘導方式を用いた"撃ち放し式"の誘導弾。
小銃小隊の対戦車任務用として当初は84mm無反動砲の後継装備とされていたが、84mm無反動砲(B)の導入決定により、別系統の装備となったと見做されるが,調達中
161
162

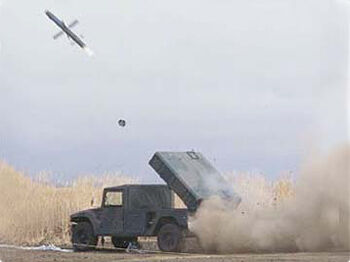

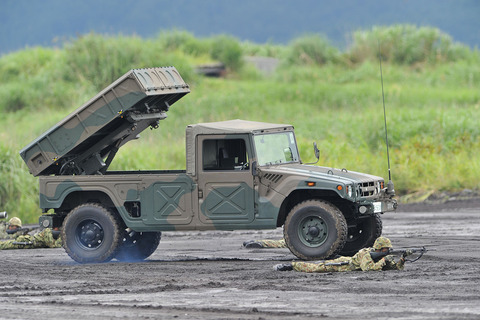

96式多目的誘導弾システム96マルチ
※MPMS、ATM-4
96式多目的誘導弾システム (8670776423).jpg
JGSDF Type 96 Multi-Purpose Missile System.jpg
37セット
(最終調達年度までの調達数)
野砲のように曲射弾道を描いて飛翔する長射程の大型誘導弾。
1システムは発射機および地上誘導装置、射撃指揮装置、情報処理装置、装填機、観測機材で構成される。赤外線画像誘導光ファイバー有線式
163
165

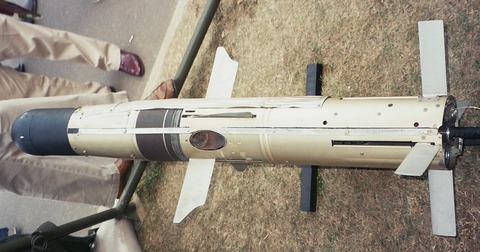

中距離多目的誘導弾※ちゅうた、MMPS、XATM-6、新中MAT(開発時名称)JGSDF Middle range Multi-Purpose missile 20120527-02.JPG
JGSDF Middle range Multi-Purpose missile 20120520-04.JPG
113セット
(2018年度時点)
87式対戦車誘導弾の後継として開発され、後に79式対舟艇対戦車誘導弾と87式対戦車誘導弾を統合する装備として開発計画を整備。
普通科連隊直轄の対戦車中隊およびナンバー中隊対戦車小隊を更新予定。
平成21年度(2009年)より調達開始
166
167

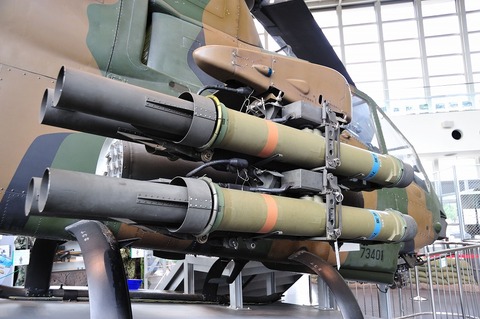

BGM-71 TOW※BGM-71Missile 501556 fh000023.jpg
約7001982年よりAH-1Sと共に導入。
有線レーザー誘導方式

AH-1Sの主対戦車兵装

168
169


ヘルファイア※AGM-114Hellfire AGM-114A missile.jpg

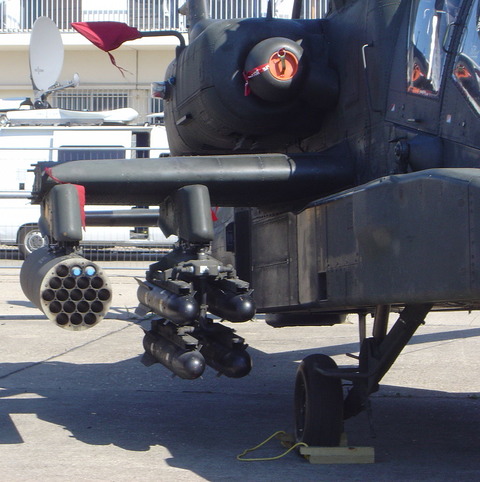

AH-64 dsc04578.jpg
約802001年、AH-64Dと共に採用。
AH-64Dの主対戦車兵装。
海上自衛隊でもSH-60Kに搭載する対艦兵装として使用中
170
171


退役
64式対戦車誘導弾※MAT、ATM-1Type 73 truck with Type 64 ATGM.jpg戦後初の国産対戦車誘導弾。
2009年末退役済
173


地対艦誘導弾

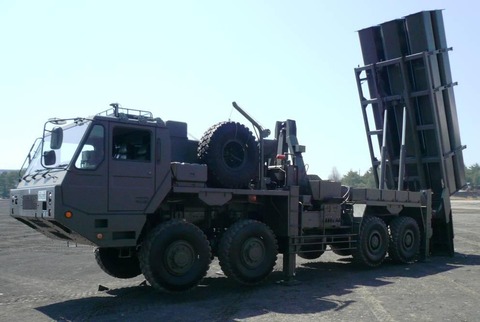

88式地対艦誘導弾シーバスター
※88SSM、SSM-1
JGSDF Type88 SSM-03.jpg

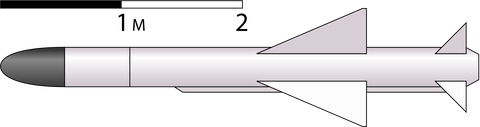

Anti-ship missile, Japan, ASM-1, sketch.svg
100セットシステム全体は発射機、装填機、捜索・標定レーダー装置、中継装置、指揮統制装置、射撃統制装置で構成される。
誘導弾本体は80式空対艦誘導弾の派生型である
174
175

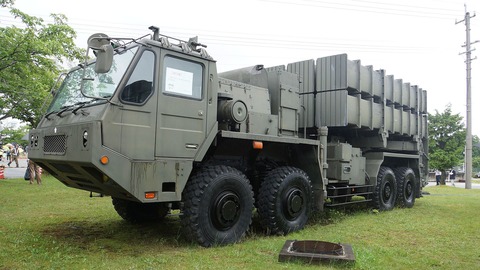

12式地対艦誘導弾※12SSMType 12 Surface-to-Ship Missile.jpg発射機車両22両+誘導弾72基
(2019年度までの調達数)
88式地対艦誘導弾の後継として「88式地対艦誘導弾(改)」の名称で開発が進められていたもの。
発射機車両は03式中距離地対空誘導弾と共通の車体を使用している
176
