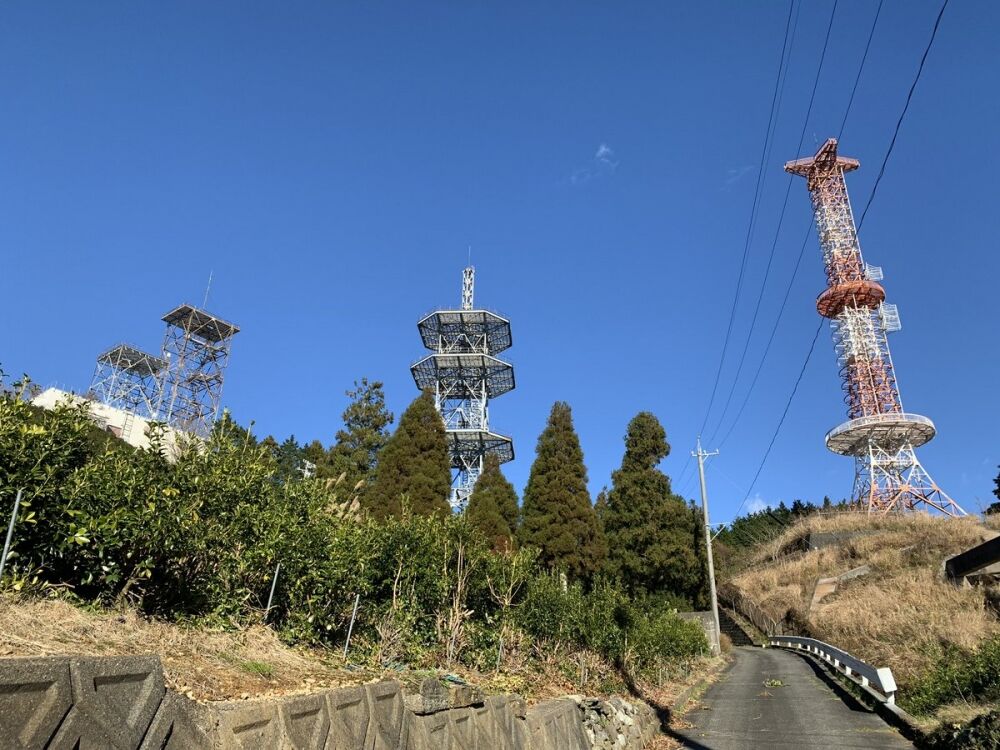

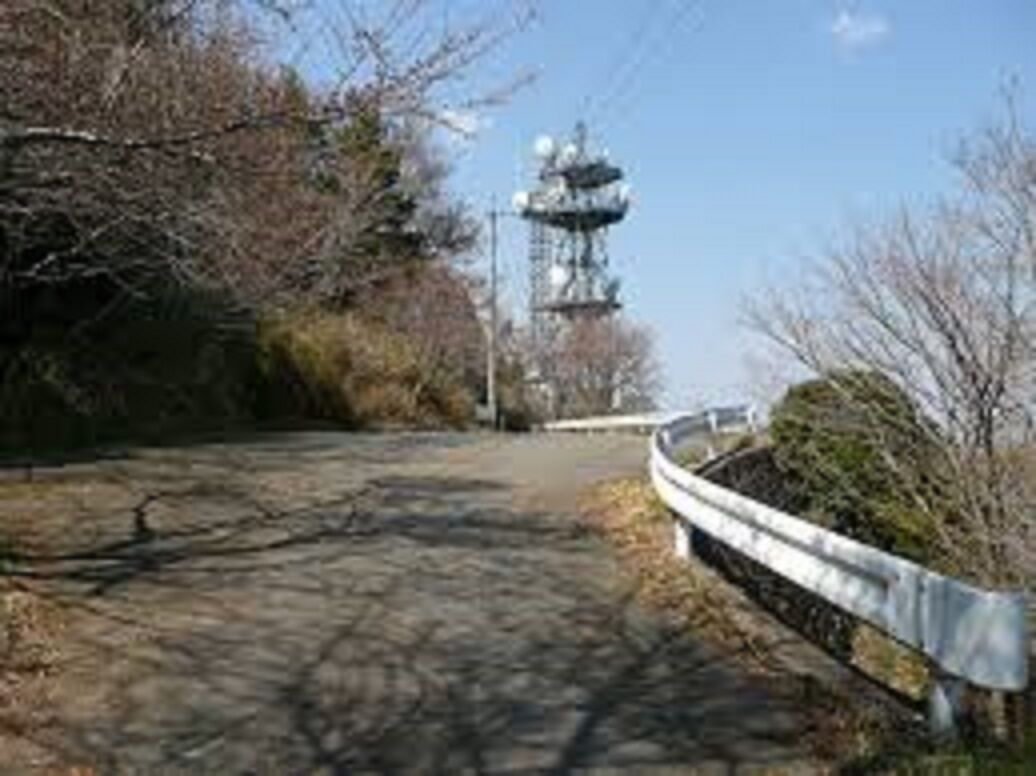

ポツンと一軒家
山原無線中継所（静岡市清水区山原）

786

zzzzzzz




zzzzzzzzzz


777

779

778




1111111111111

200
201
311
312
313
314
315

444

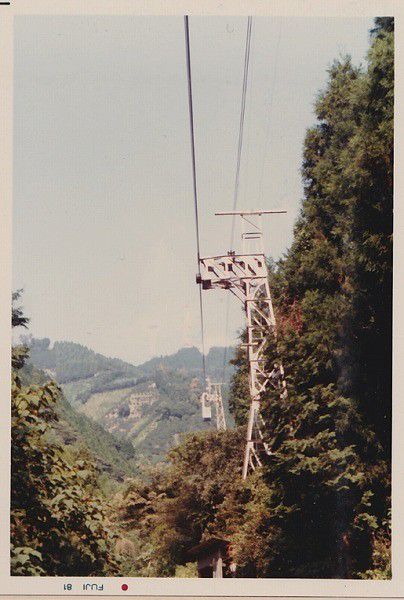

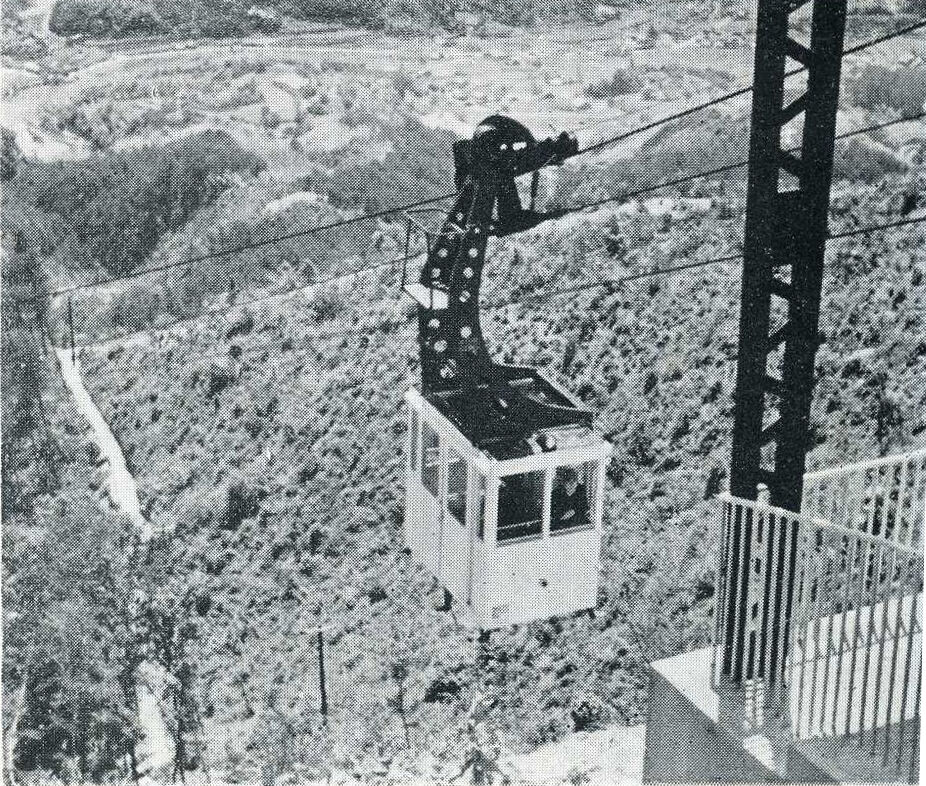

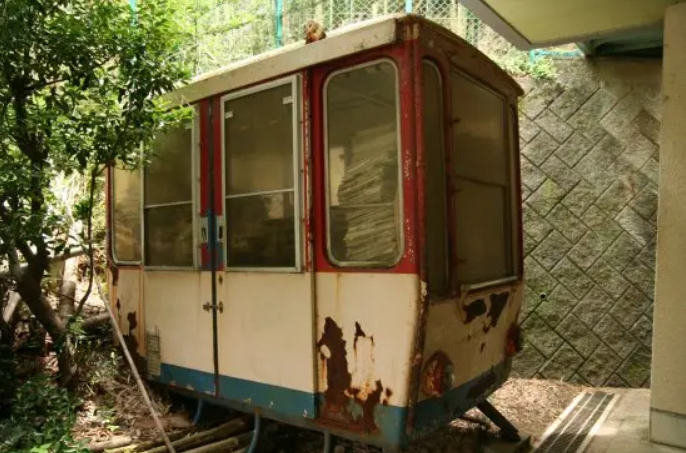

昔は電電公社専用のロープウェイで通勤してました
ロープウェイの運転もやらされました
山原堤に発着駅がありました
昭和２７年より東京～大阪間のＮＨＫおよび民放５社のＴＶを中継しており
静岡の各ＴＶ局にも映像を分枝しており事件ニュースを
東京のキー局へ送る仕事をしてました

fcf0e3c074eb129b0d0229d6258c7163

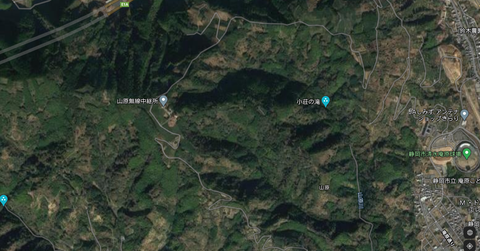

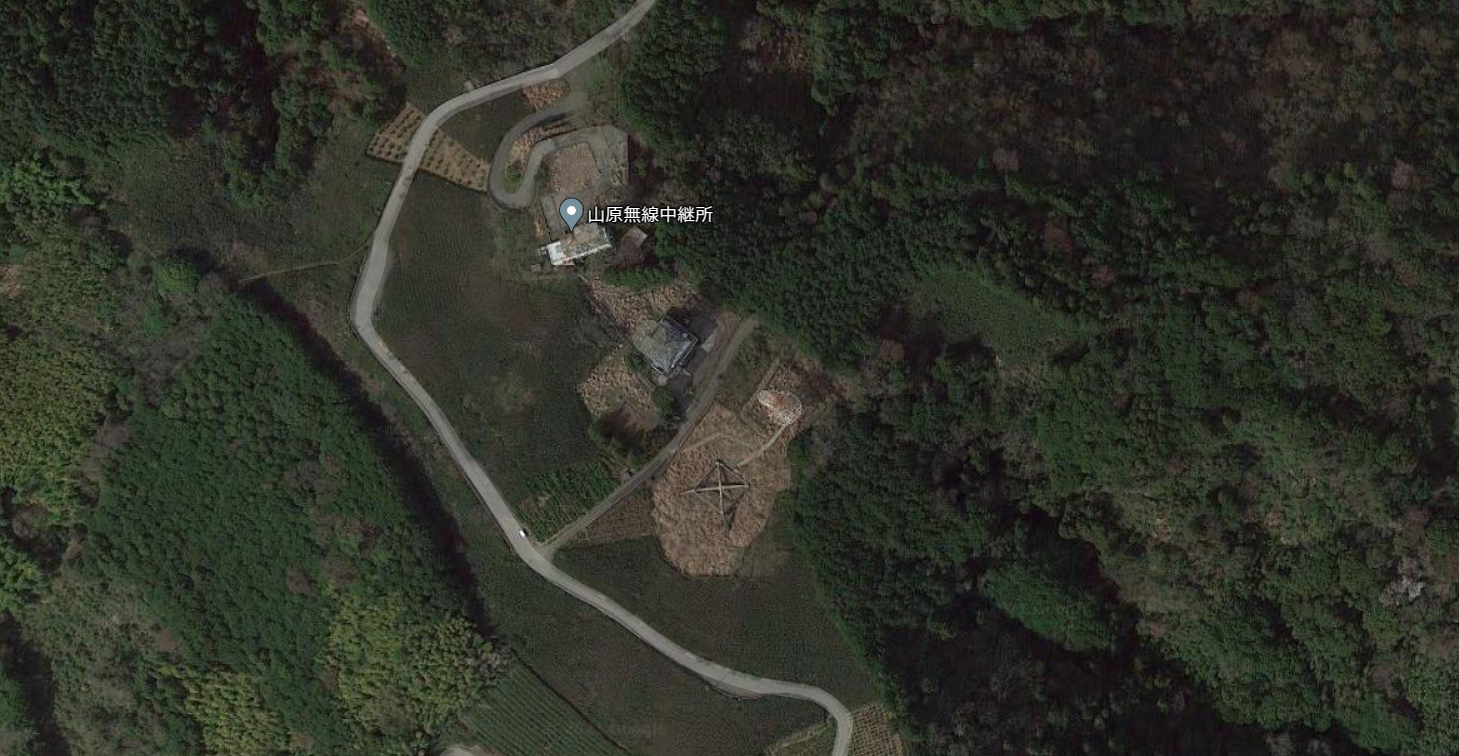

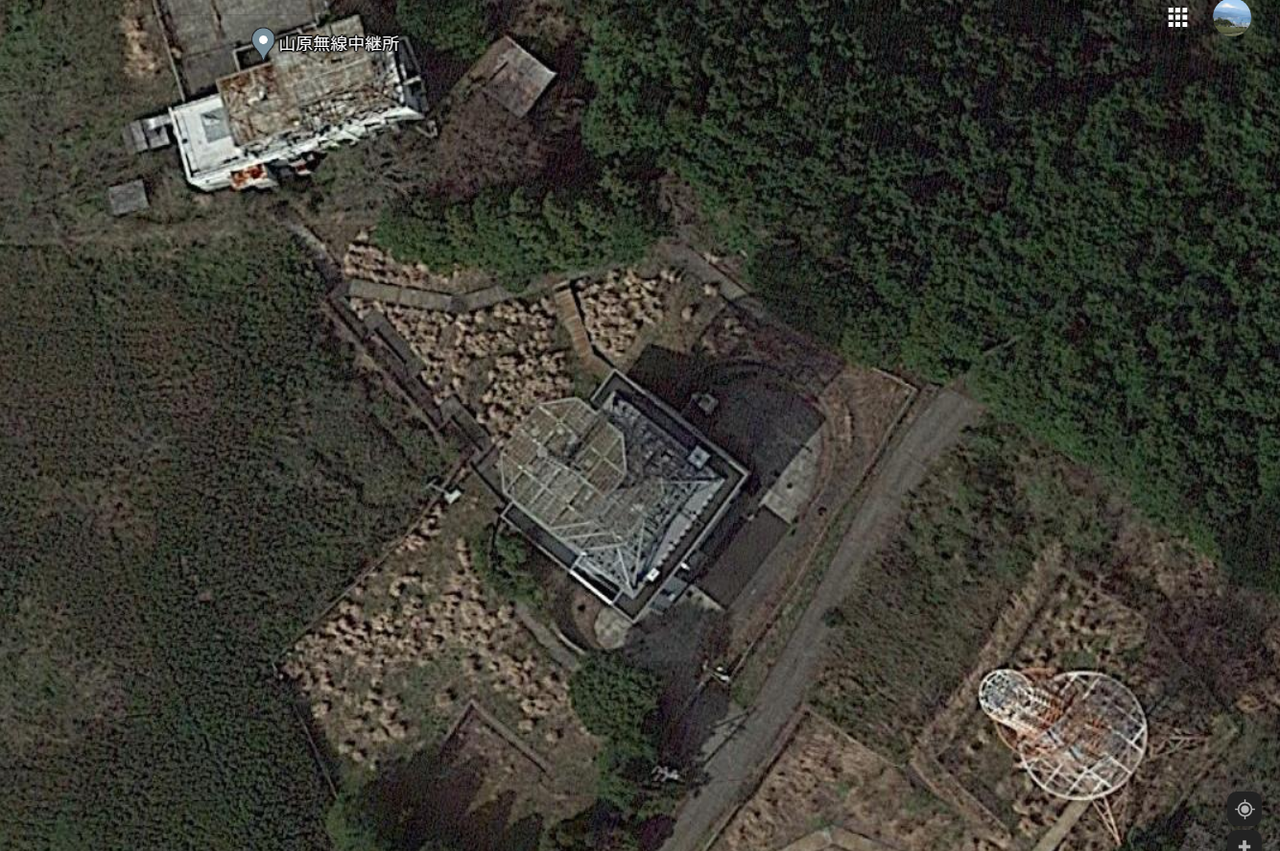

山原無線中継所 概要・歴史

山原無線中継所（やんばらむせんちゅうけいじょ）は静岡県静岡市清水区にある無線施設。

1953（昭和28）年11月15日に運用開始。元々はテレビの無線中継を主たる目的とする施設だったという。

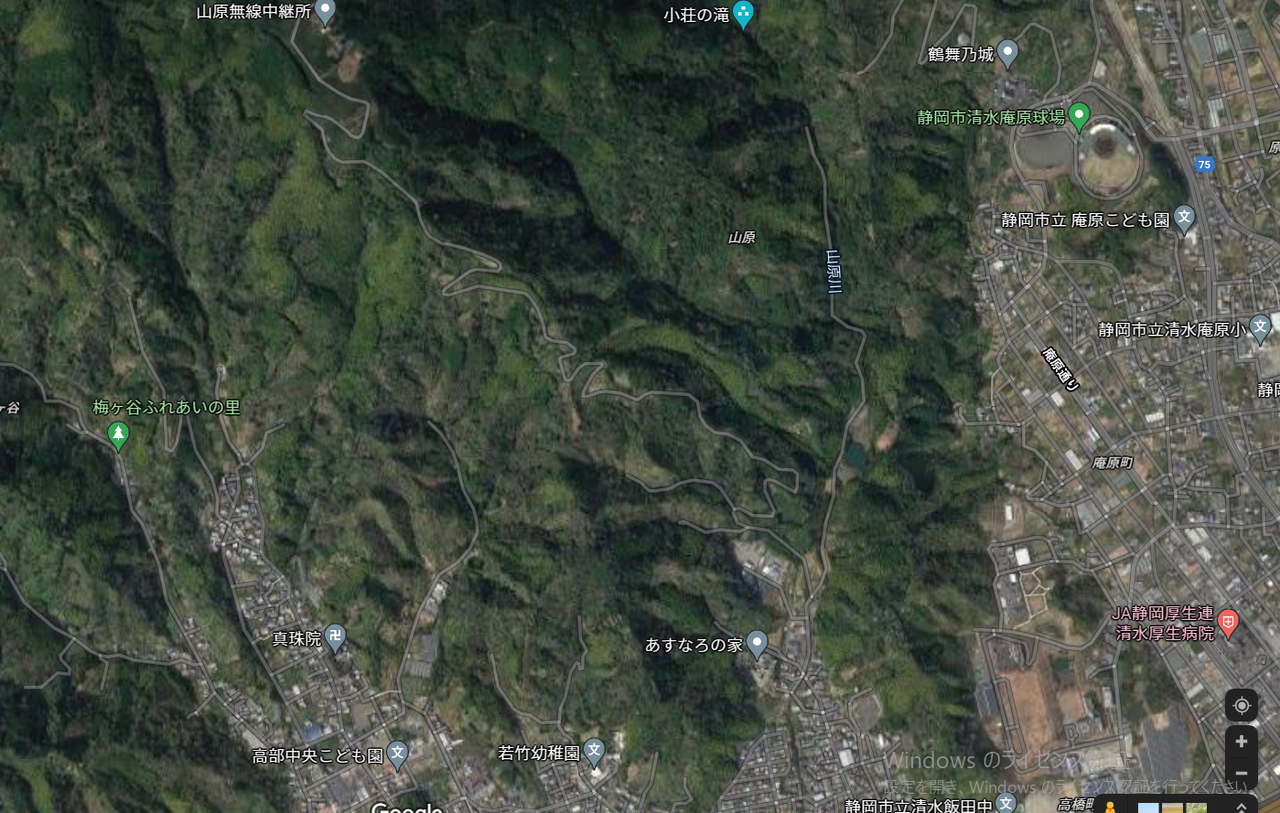

当時日本で2箇所しかなかった電電公社の専用ロープウェイが設置されており、山麓と山上の間、約1200mを定員12名の搬器が約12分で一日平均7往復していた。

1982（昭和57）年1月にふもとから山上局舎に至る道路が完成したため廃止。1983（昭和58）年3月に撤去された。

山原無線中継所自体は現在もNTTドコモや新聞社専用無線、海上保安庁の設備として使用されており、廃墟ではない。

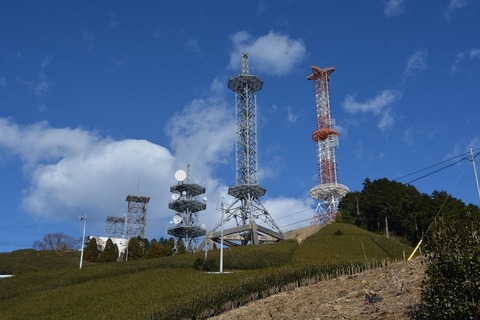

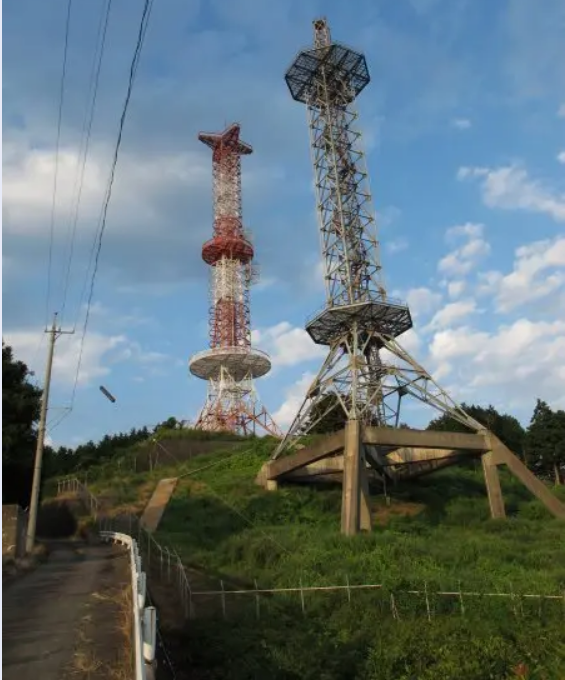

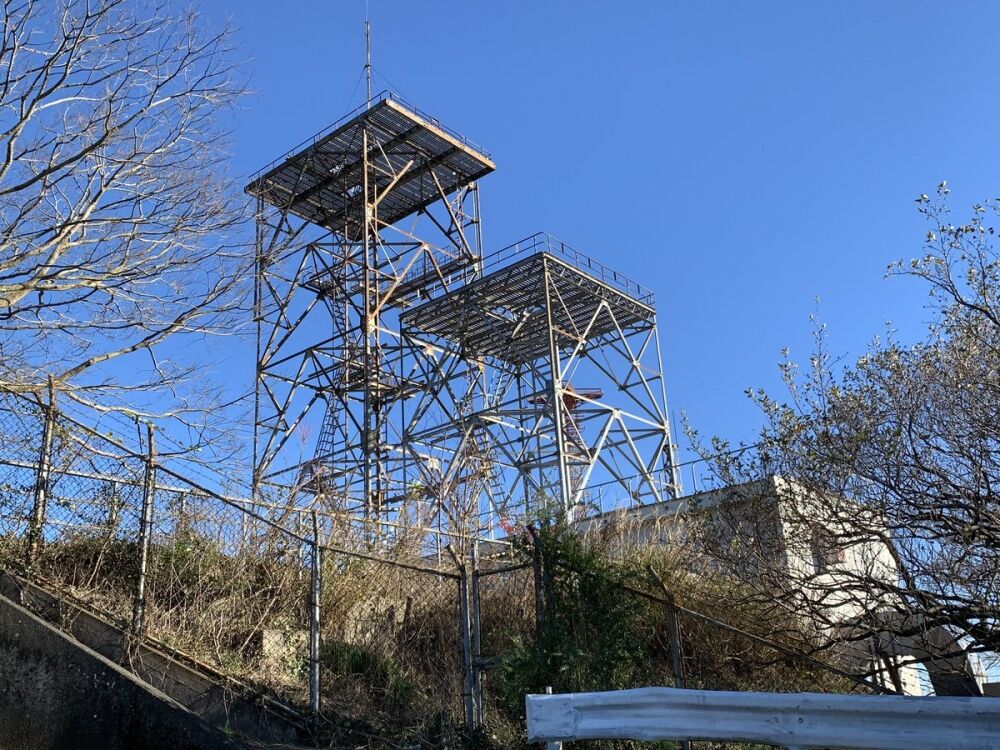

2棟の現役電波塔の他に旧中継所が残されている。2017年頃まではもう1棟電波塔があったらしいが、解体され土台のみとなっている。

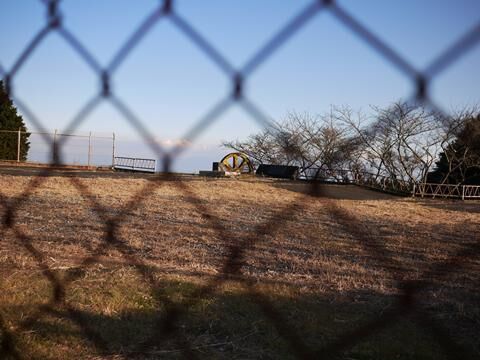

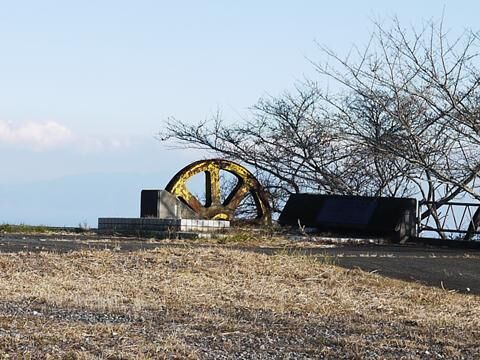

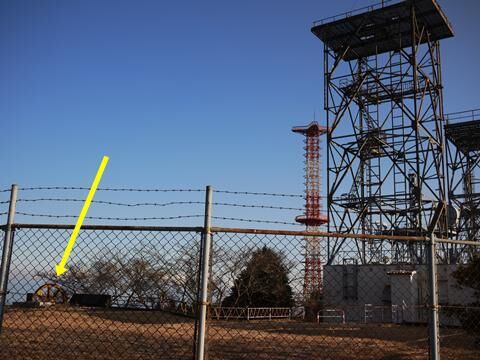

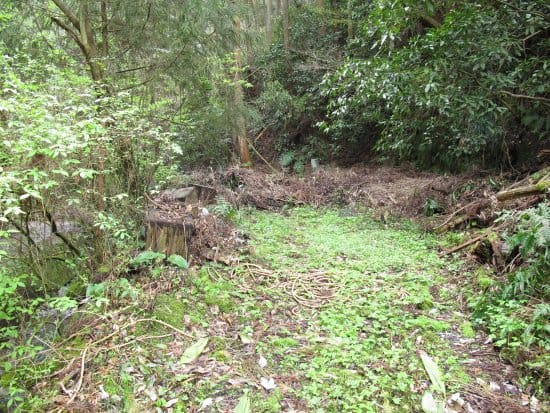

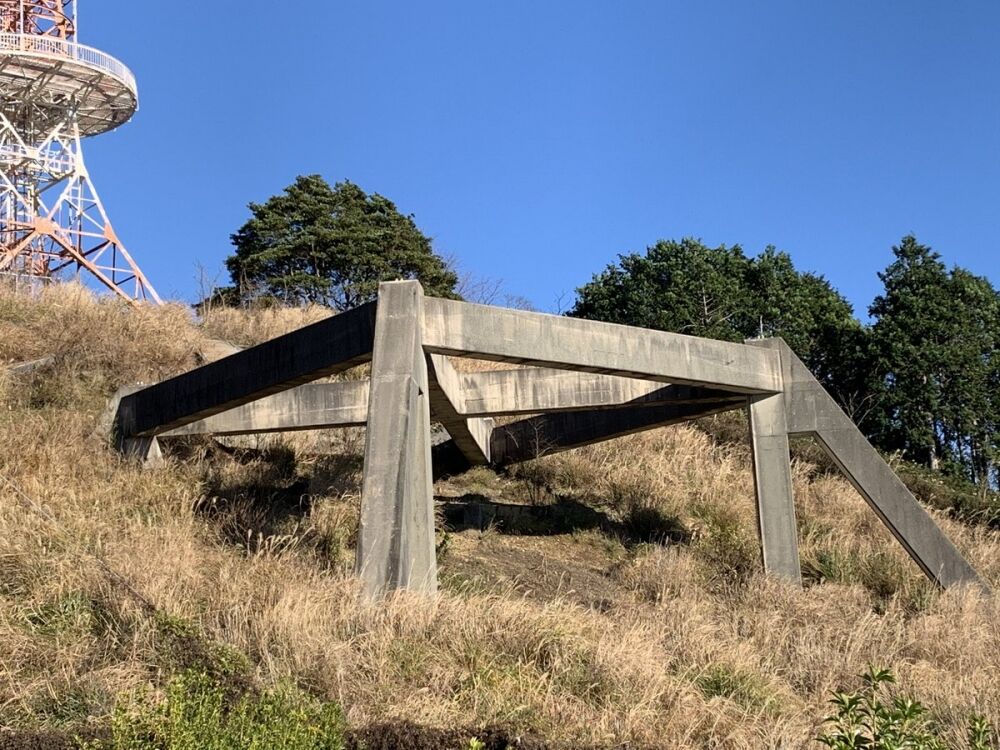

専用ロープウェイの遺構としてアイドルホイール（滑車）が見られるが、鉄柵により近づけない上、2019年現在、草木が繁茂し視認が難しくなっている。付近には記念碑が設置されている。

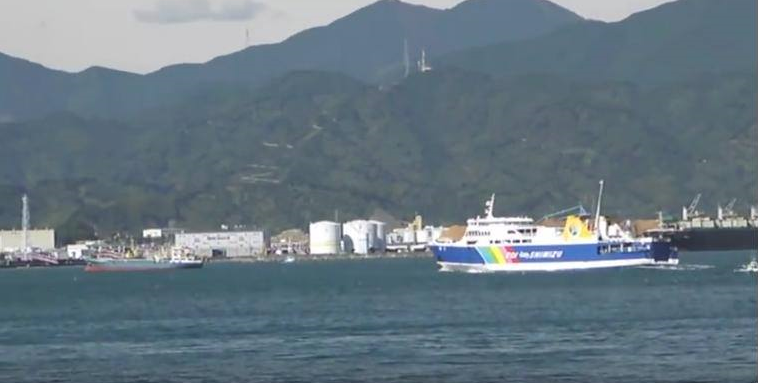

同地付近は富士山・第二東名・日本平・駿河湾・清水港、と名所を一望することができ、日中の展望や夜景を望む人気のスポットとなっている。

a
b
c
d
e
P1100174-007
yanbara1
yanbara2
yanbara3
yanbara4
yanbara5
yanbara6
yanbara7
yanbara8
yanbara9
yanbara10

131
132
133
134
116
115
135
136
137
144
143
139






もう１つの電電公社専用ロープウエイ
 己斐ロープウェイ。電電公社己斐無線中継所専用のロープウェイ
Ropeway_at_Koi_Radio_Relay_Station_1955

136
大茶臼山・山頂 1955年(昭和30年)に竣工したNTT己斐無線中継所。
畑峠を経由する車道整備が完成するまでは己斐ロープウェイがあって

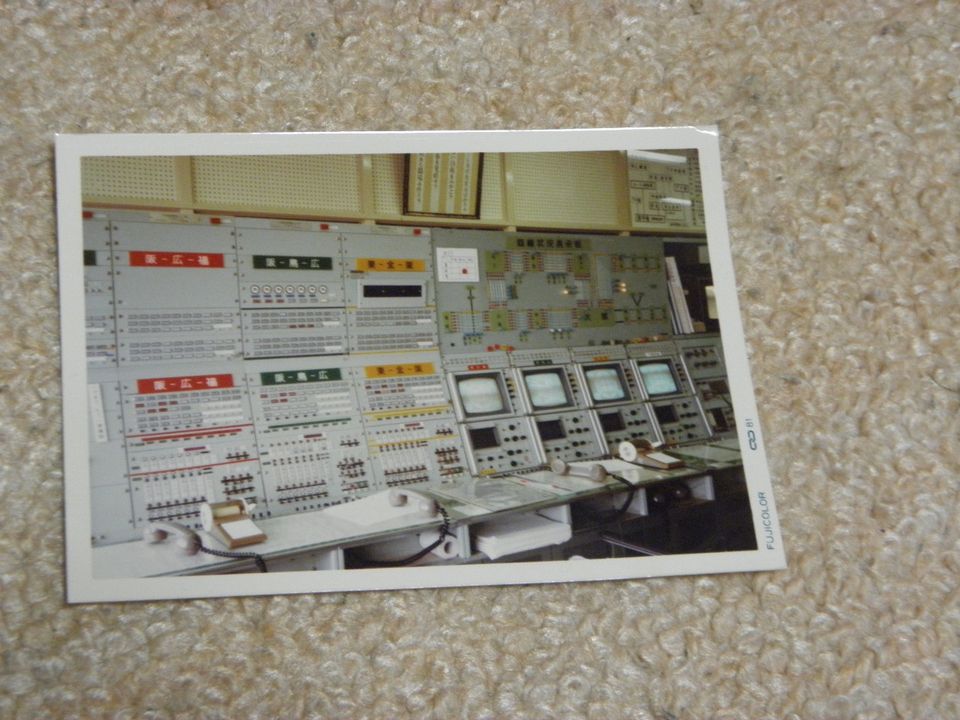

部屋の整理してたら
昔の写真が出てきた昭和50年（1975年）頃の

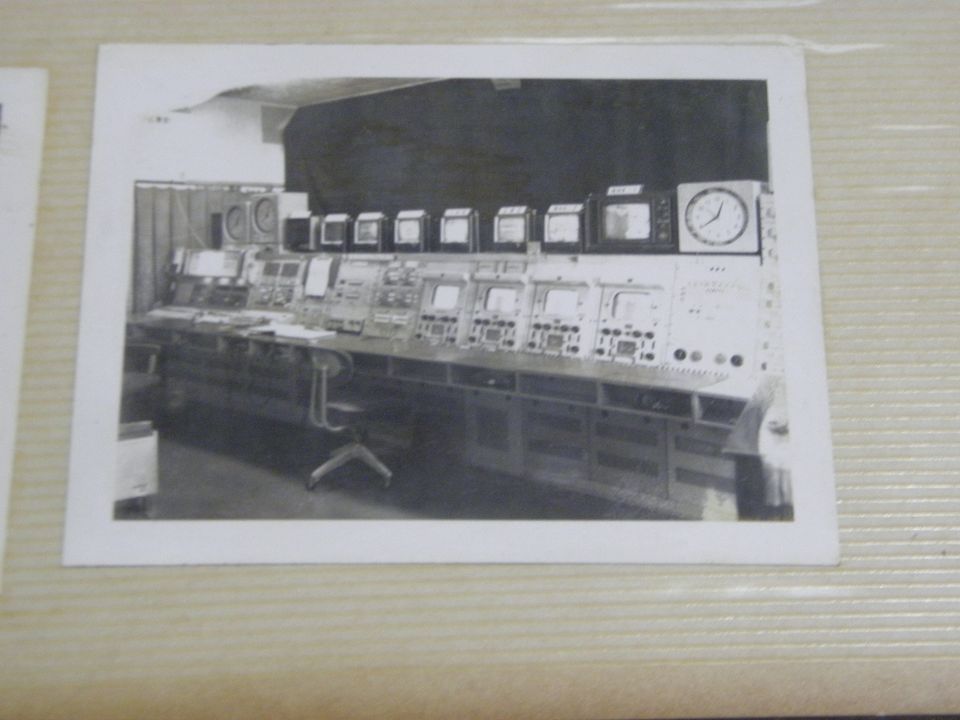

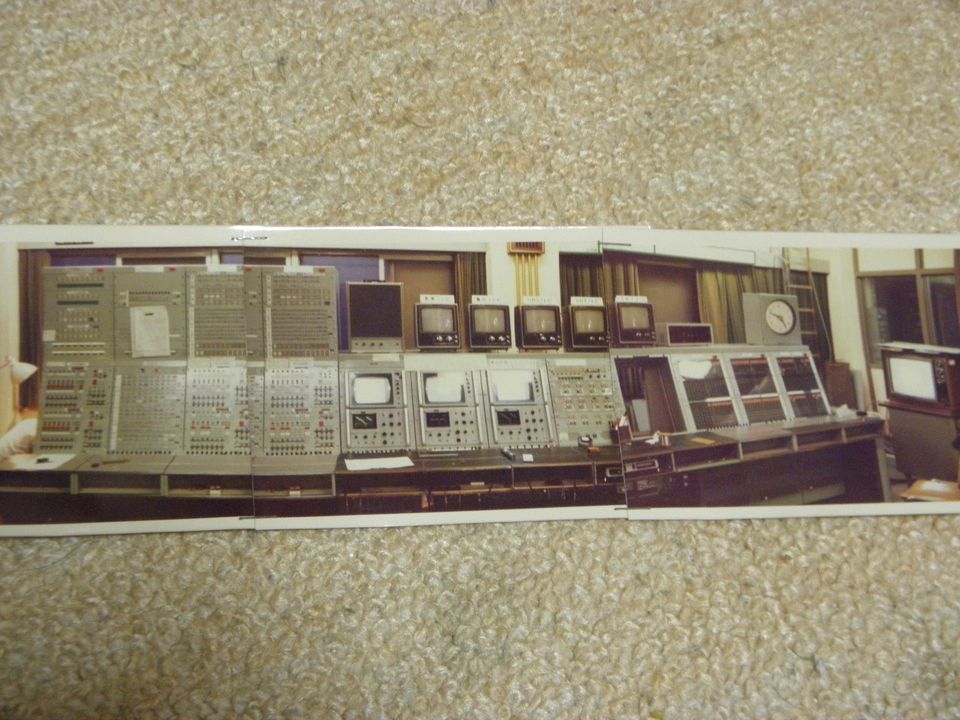

山原無線中継所のテレビ調整室（昭和28年1953年開局）
ＮＨＫ総合・教育とＳＢＳとＳＵＴと静岡朝日の5局だけだまだ静岡第一テレビが
開局してない時代だつたまた静岡に東京12ch（TV東京CX）系列は静岡では開局できなかつた
この山原より静岡の各放送局までSTLの11GHzで伝送していたが豪雨のとき
降雨減衰で回線が中断して（いま電々回線が故障中）ですとのテロップがよく流れた
その後　山原局から静岡曲金局に変わり同軸ケーブルで各放送局まで伝送したが
季節変動調整などがあつた道路工事などで同軸中断障害があり大事になつたこともあつた
いまはデジタルとなり光ケーブルで伝送している
102
103
104

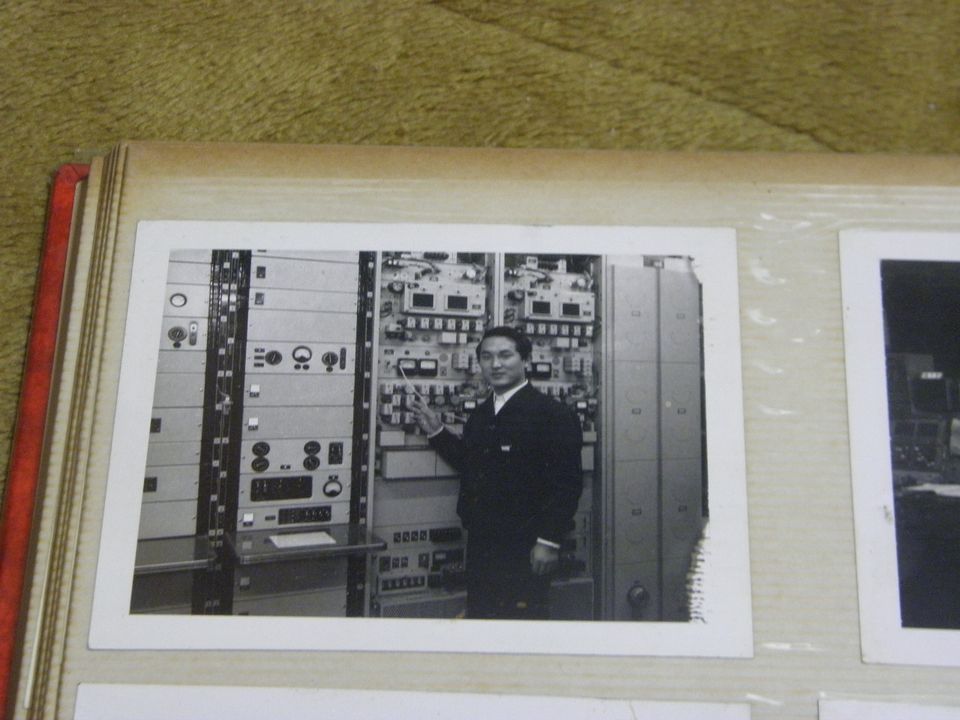

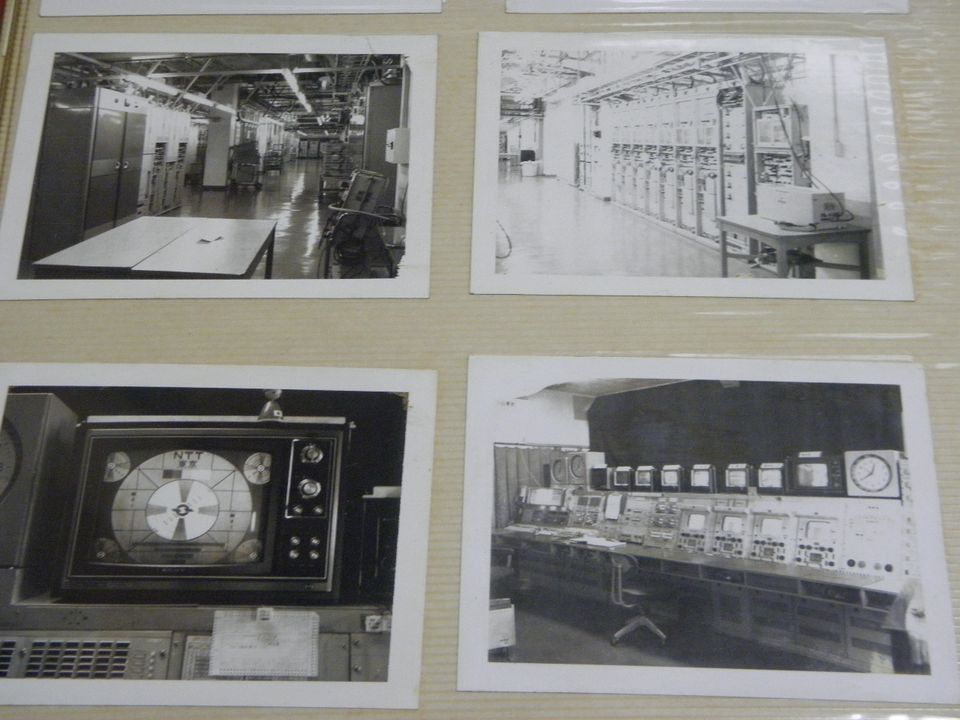

部屋の整理してたら　その２
昔の写真が出てきた昭和50年（1975年）頃の
名古屋東山無線中継所のテレビ調整室と機械室
まだ真空管の時代だつた
200
201
202


部屋の整理してたら　その３
昔の写真が出てきた昭和４５年（1970年）頃の
天城無線中継所にて（当時下田無線中継所勤務）

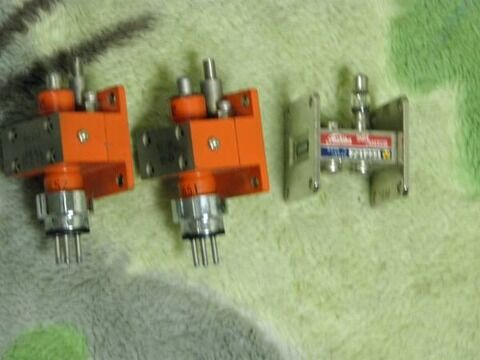

11GhzＴ2-1方式500mWｸﾗｲﾄﾛﾝ11V651/652（伊東～天城~下田）中継函　

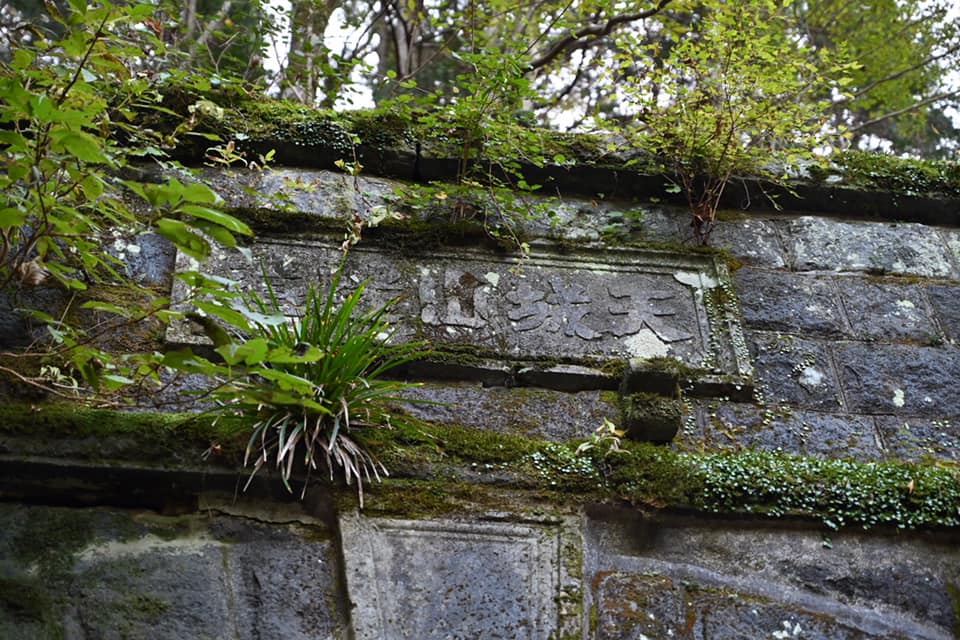

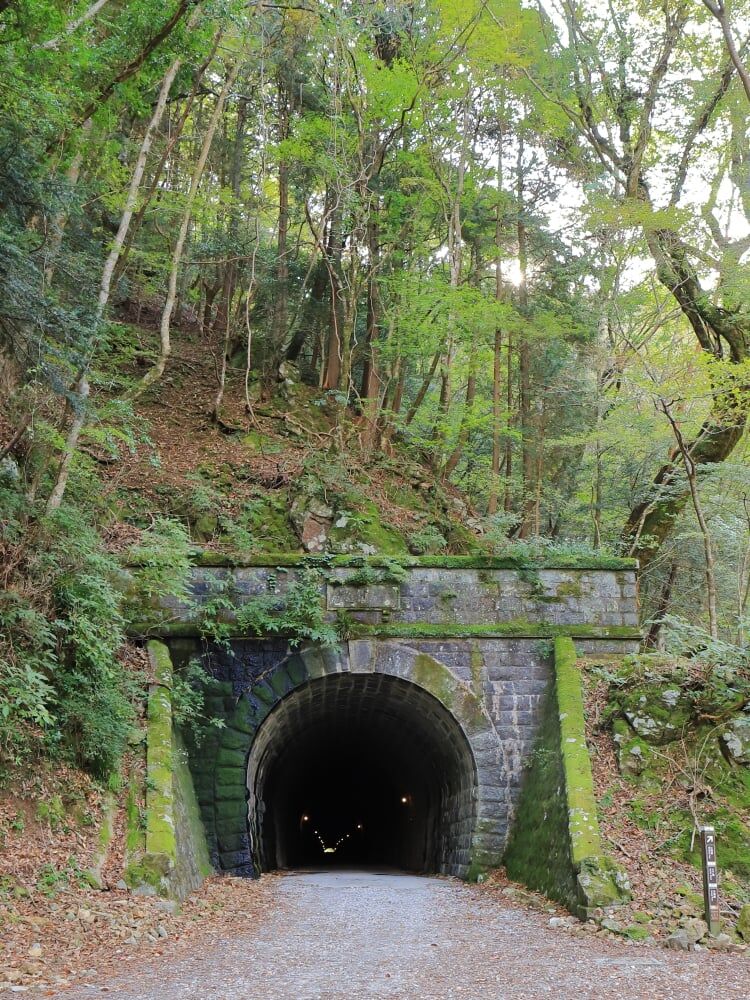

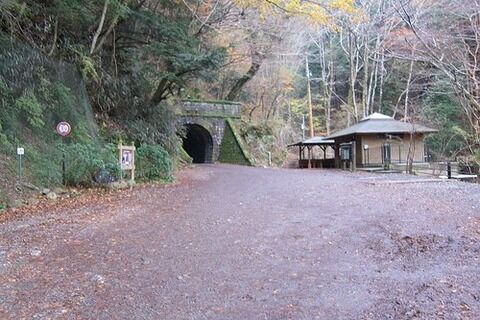

天城トンネル上の無線局いまは廃局した
天城峠前の茶屋の親父にはお世話なつた思いでがある
昔天城トンネルを訪れたら踊り子像の横に銅像になつていて涙が流れた
100
101

250
251
252
253
254
255
256
257
264
265

降雨時におけるアンテナの電波減衰について

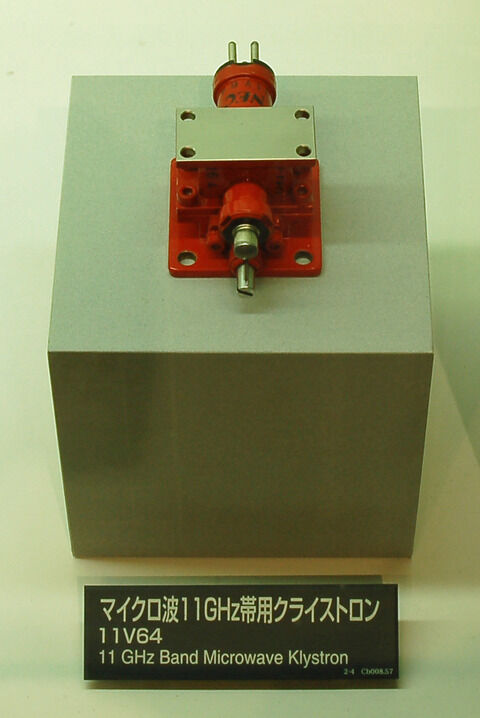

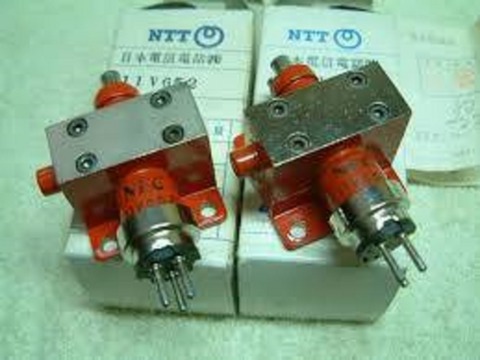

昔昔・・・日本にまだ衛星通信も無い時代に電電公社においてのマイクロ多重回線の周波数は２ＧＨｚ帯・４ＧＨｚ帯・６ＧＨｚ帯を用いて通信していたが回線需要の逼迫で新しい周波数を使う必要に迫り昭和４０年代（1965年）に郵政省に１１ＧＨｚ帯の周波数申請し１１ＧＨｚ方式のＴ２－１やＴ２－２方式など導入した私が始めて入社し勤務した伊豆の伊東無線中継所にも初めて導入されたこのルートは熱海～丹那～伊東～天城山～下田の伊豆半島を中継する多重電話回線でした当時１１ＧＨｚは反射型クライストロン１１Ｖ－６５１/６５２のリぺラー直接周波数変調で５００ｍＷで４ｍのパラボラアンテナで約２０Ｋｍ中継で多重回線電話４８０回線を３システム合計１５００回線を伝送するものでしたがいざ運用を始めると集中豪雨が降ると回線が途切れて伊豆半島が通信孤立状態が多発しました・・いまでは子供でも衛星放送（１１GHｚ）で集中豪雨で映像が切れることは知ってますが当時はある程度は雨による電波減衰は想定してましたが降雨量がどのくらいのときに回線が切れるかと研究して回線が切れたときの降雨量を気象台にそのつど問い合わせた結果１０分間降雨量が１０ｍｍをこすと回線が切れるこ事を発見して報告した記憶がありますそのことと送信出力が５００ｍＷで小電力も問題ではと提言しのも記憶してます　この送信クライストロン１１Ｖ６５１/６５２で受信用局発クライストロン１１Ｖ５４は当時は非常に高価（私の初任給の半年分）で寿命も約１年（送信出力半減で取替え）でしてしかもクライストロンの自励発信器であり空洞共振器を調整して周波数を合わす必要がありまた４８０回線も変調かけるため帯域内の特性（微分）を６MHｚP-Pでフラットに調整する必要があり調整を山上の中継所ではなく有人局（伊東・下田）で調整してこの無線機を取替えるのですが特に天城山中継所は有名な伊豆の踊り子の天城山トンネルの上あり道が険しいので地元の強力に他のみ無線機を担ぎ上げていました・・その天城トンネルの前には移動の茶店がありここで弁当や飲み物を買って天城無線中継所に登りました・・何十年か前にこの天城トンネルを訪れたら伊豆の踊り子像の横に茶屋の叔父さん（伊藤さん）の銅像がありました・・・おもわず涙が出てきました・・もう天城無線中継所はありません・・そのごNTTは１５GHｚ帯　２２GHｚ帯　２６GHｚ帯と開発していきましたが降雨減衰で悩されスモッグでも切れることがありました
昔昔のお話でした
260
262
202

270

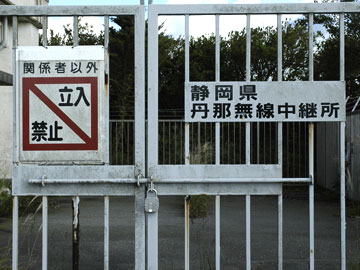

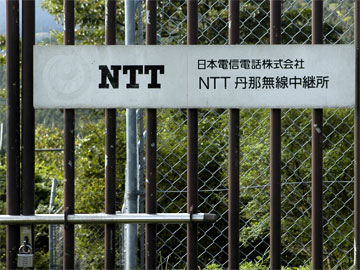

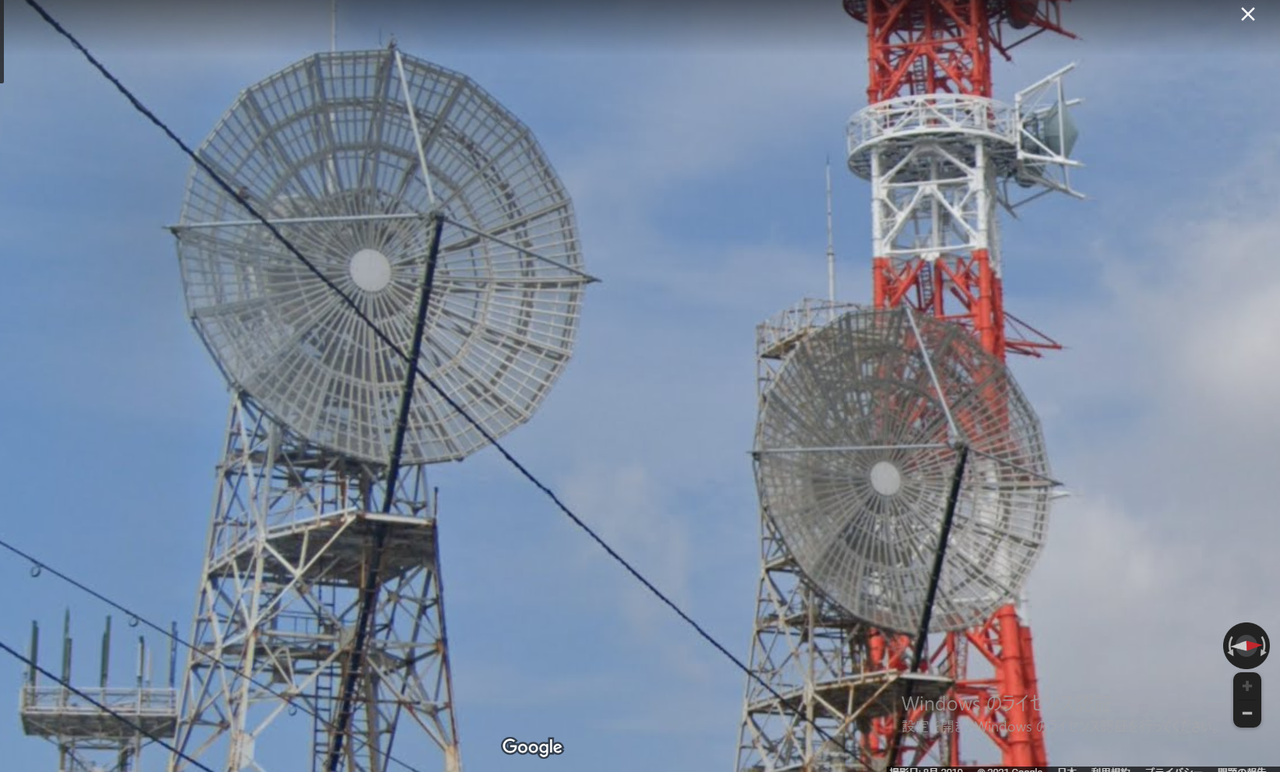

丹那無線中継所

512
511
513

514



ポツンと一軒家

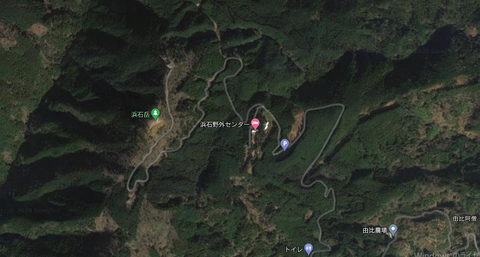

浜石無線中継所（静岡市清水区由比阿僧）

222

111
203
204



ポツンと一軒家

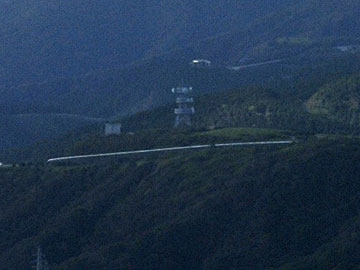

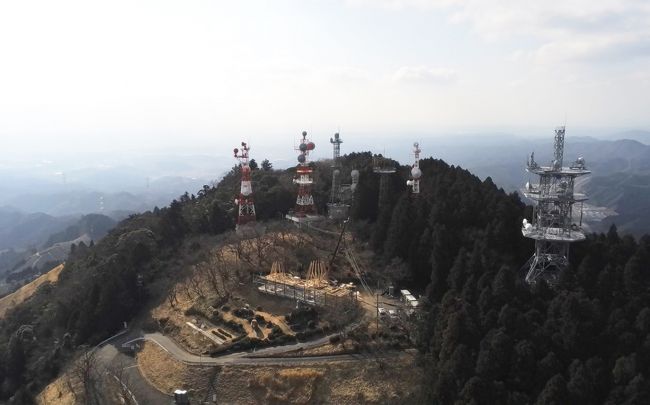

高草無線中継所（静岡県藤枝市）
0000000000

0000
280




ポツンと一軒家

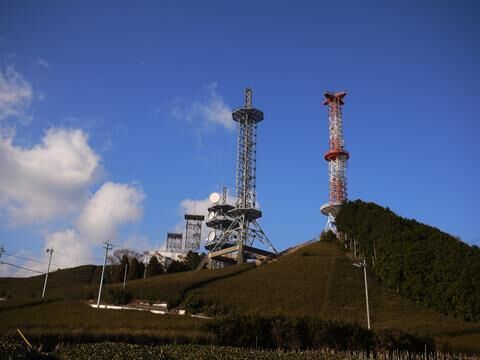

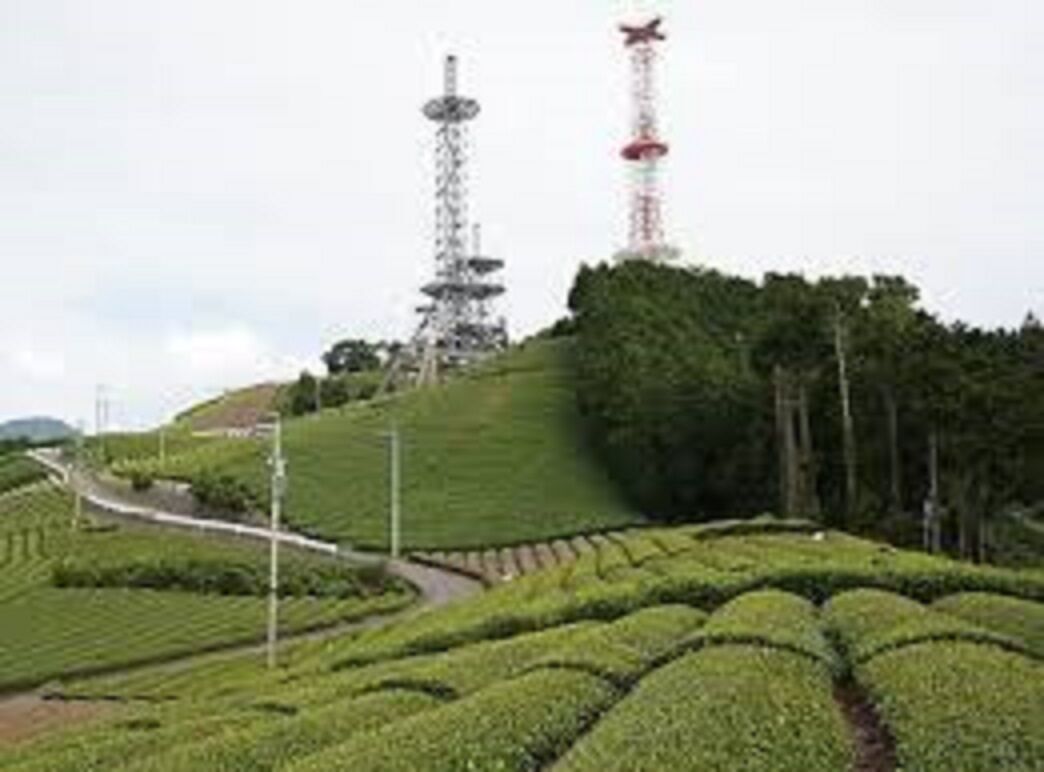

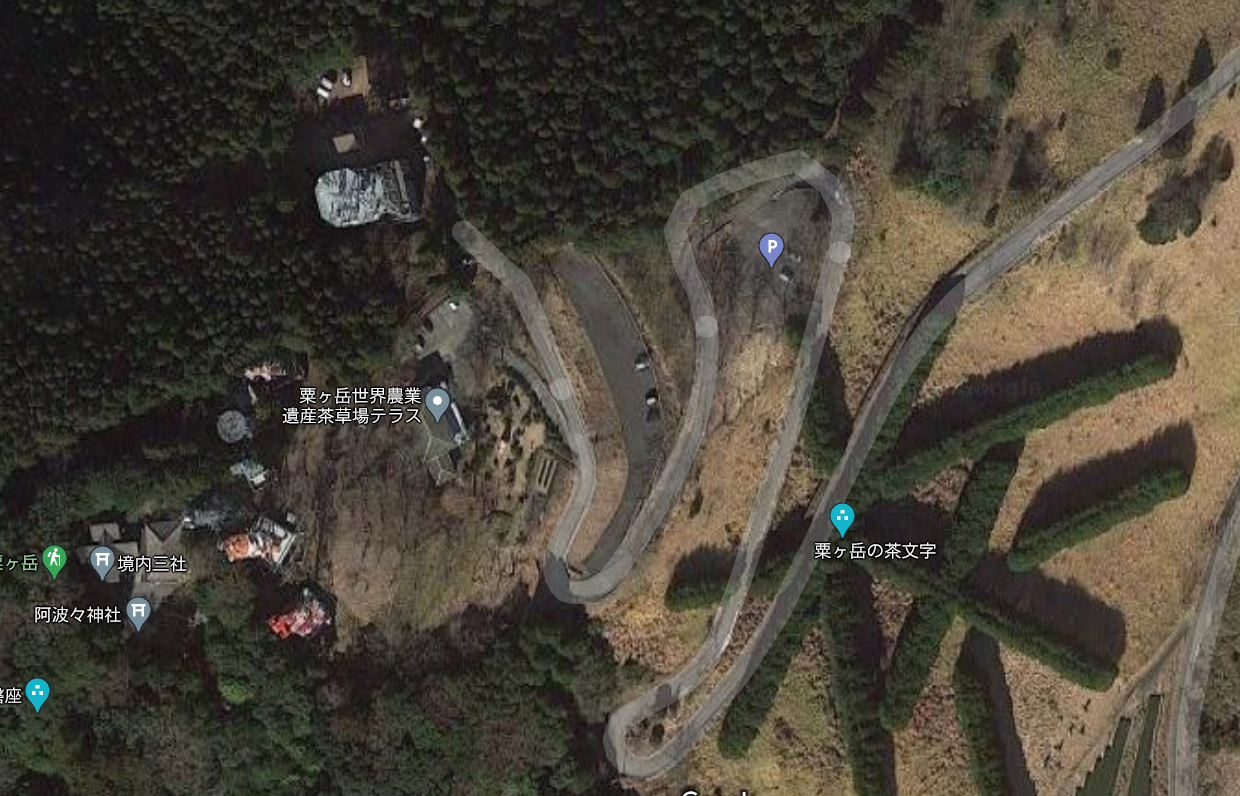

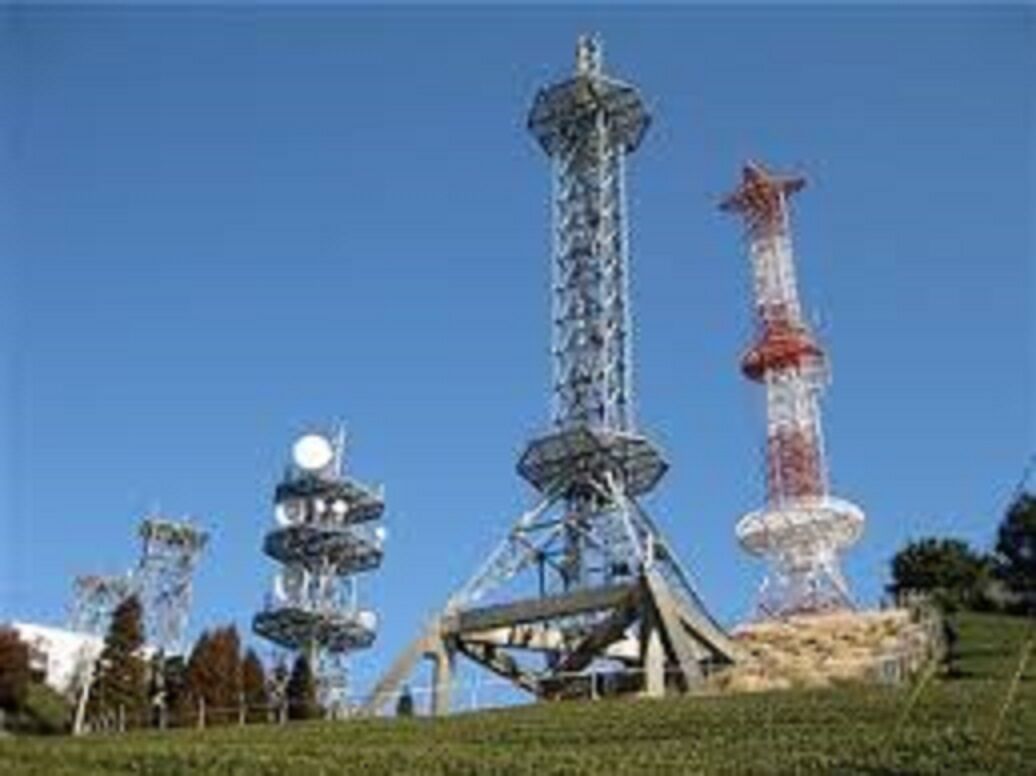

粟が岳無線中継所 静岡県掛川市倉真）

000

0000
205
282


ポツンと一軒家

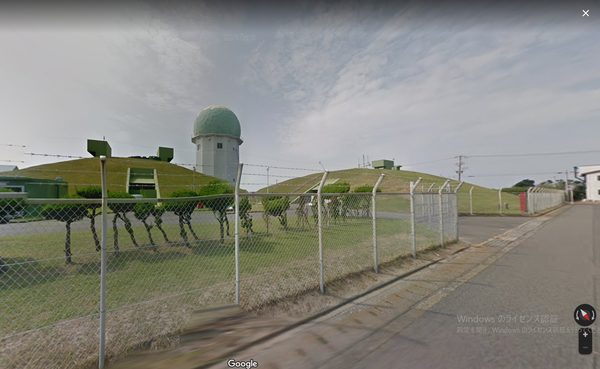

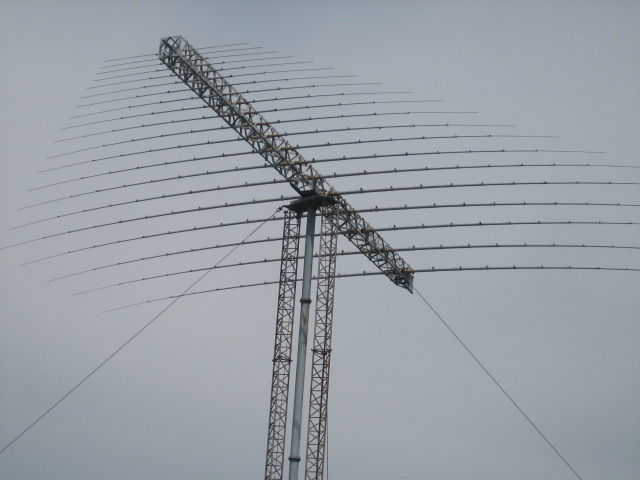

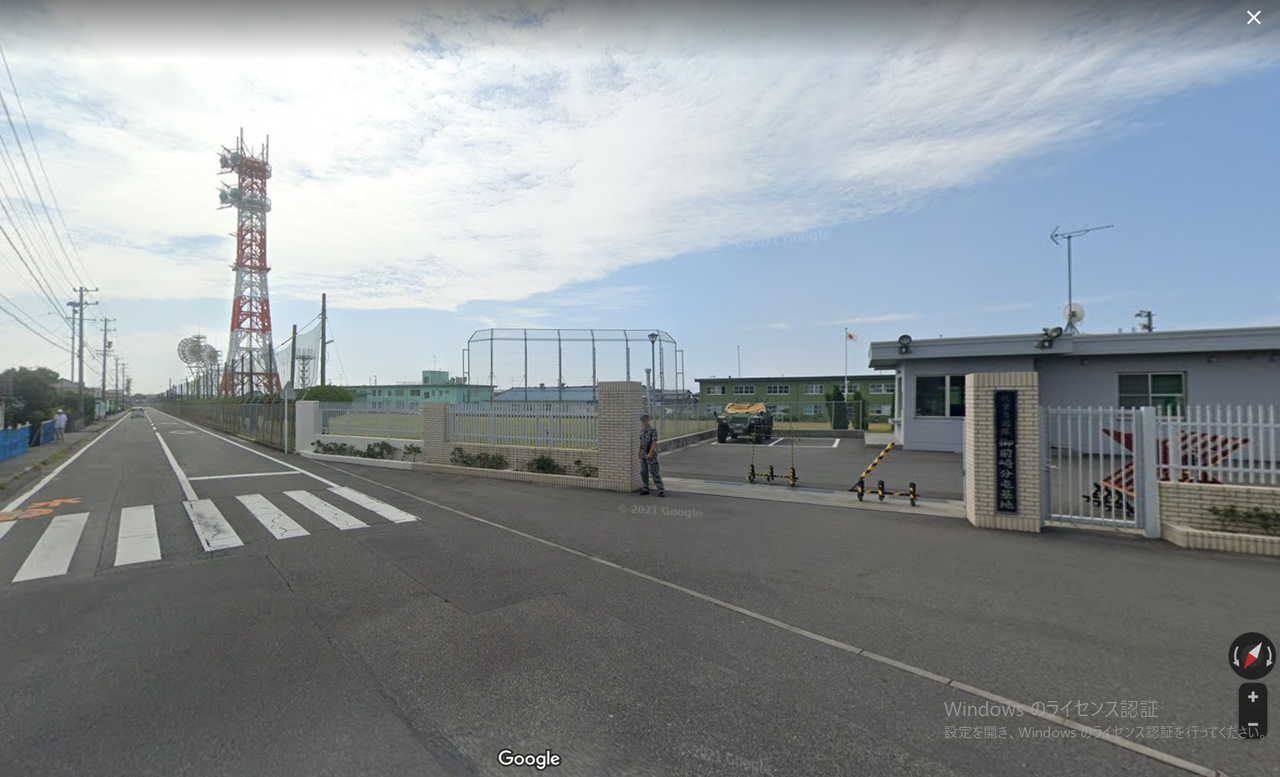

自衛隊　美保通信所
鳥取県境港市にある防衛省の電波傍受施設である。通称は象の檻。
大型円形アンテナのほか32本のアンテナがある。傍受している内容は、
北朝鮮、ロシア、中国の軍などの通信で、アメリカ軍への情報提供も行う
302
300


ポツンと一軒家

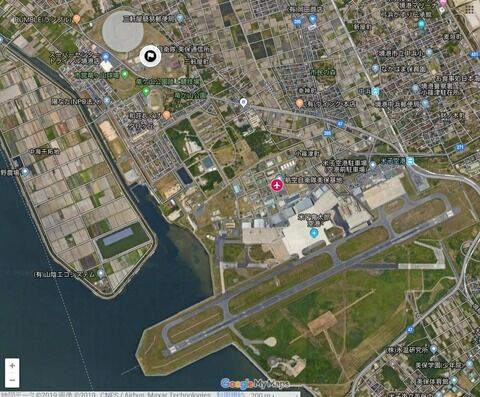

美保飛行場は境港市にある飛行場（空港）である
航空自衛隊美保基地（JASDF Miho Airbase）民間航空機の共用飛行場３１４万平方米の
敷地に２５００ｍ(07/25)の滑走路を、航空支援集団第３輸送航空隊があり隷下に
第４０３飛行隊と第４１教育飛行隊が置かれＣ－２輸送機と、Ｔ－４００
206

200
207

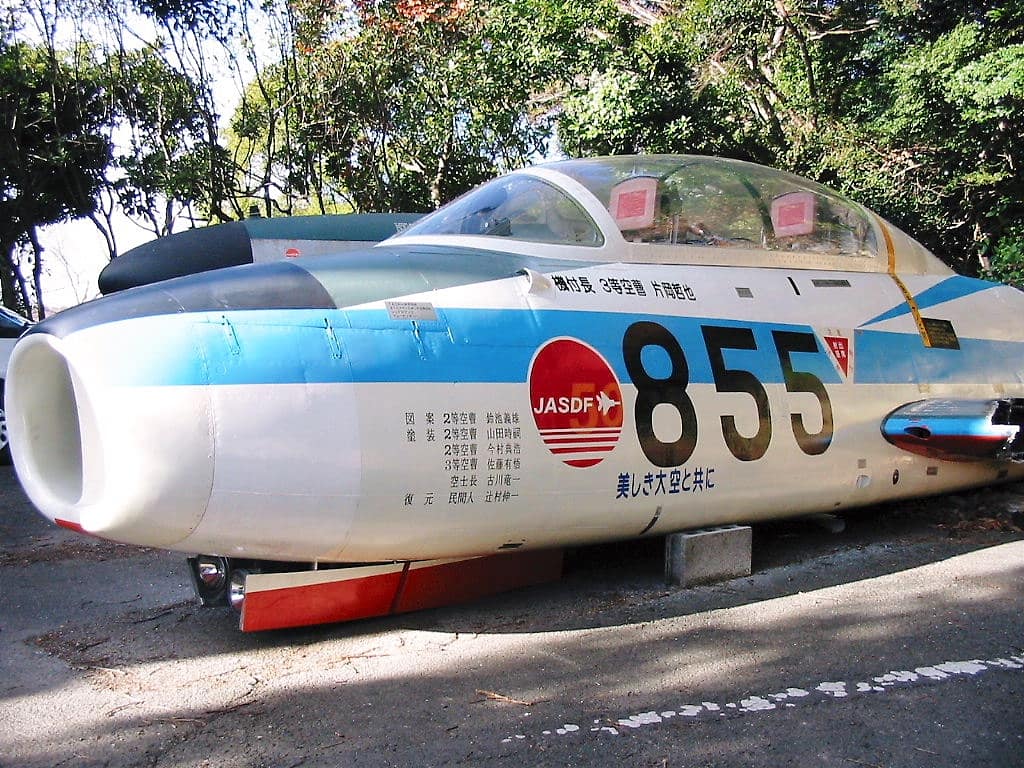

ポツンと一機

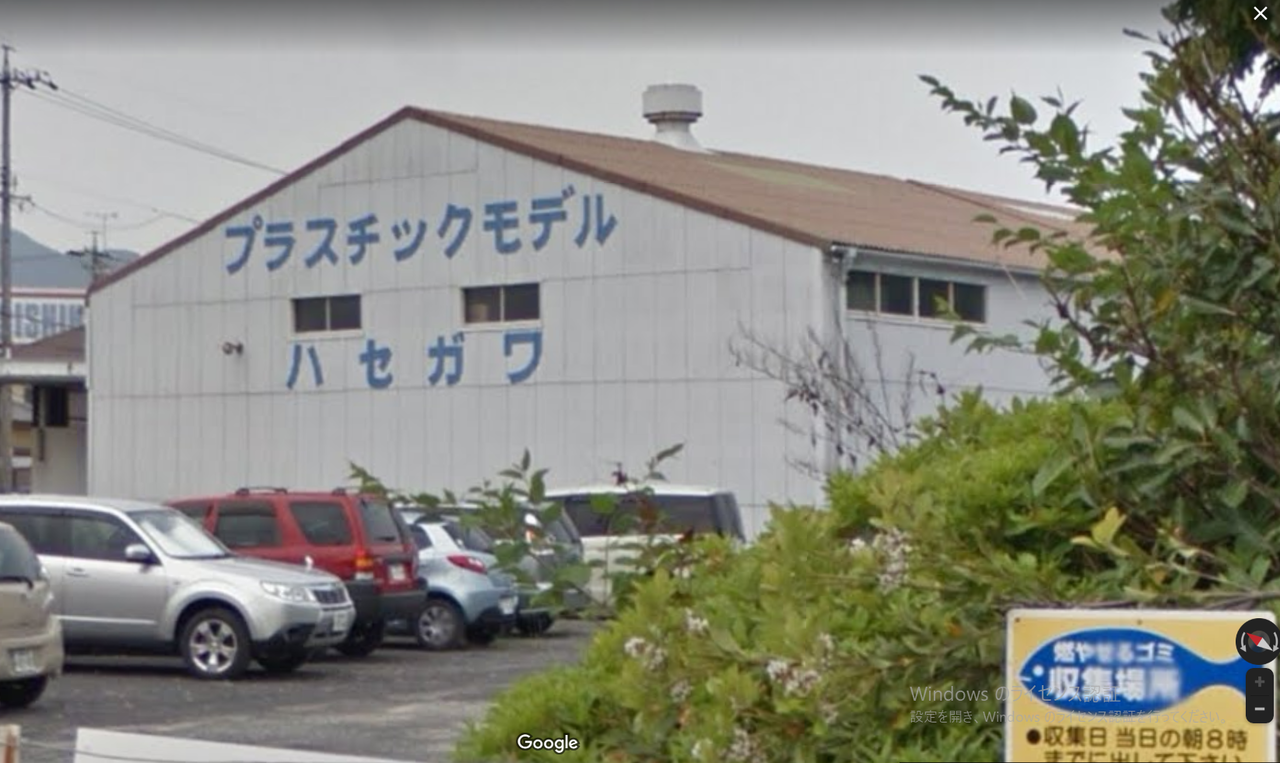

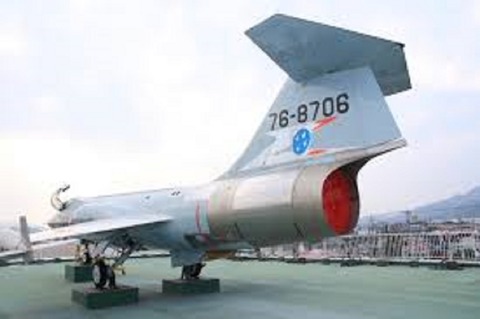

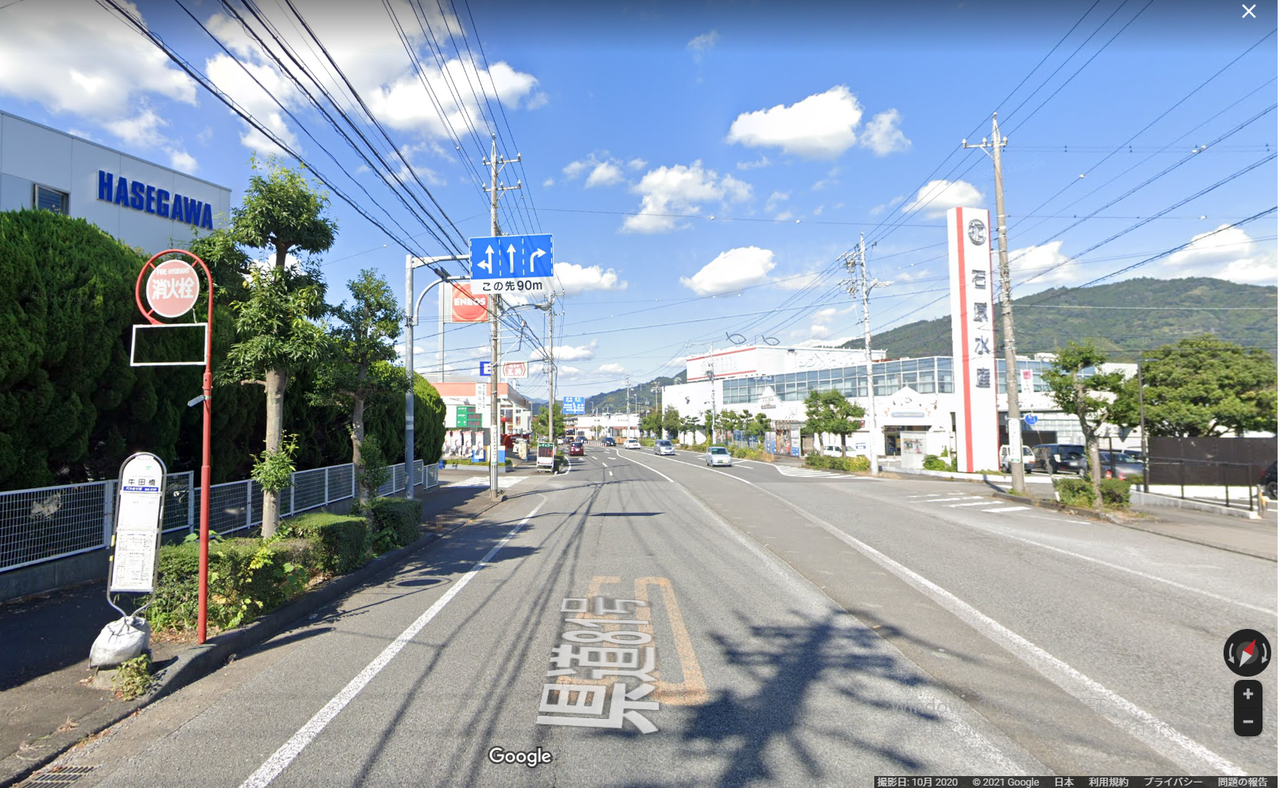

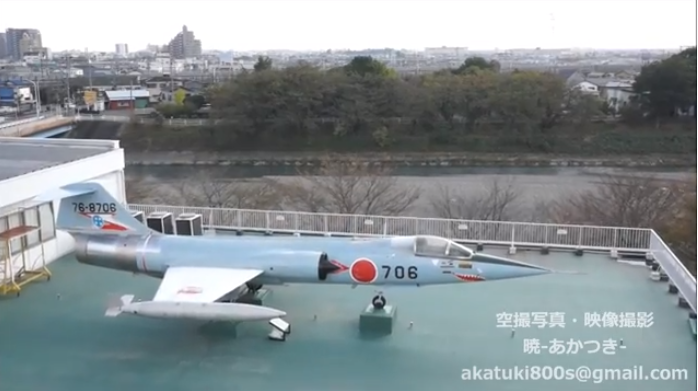

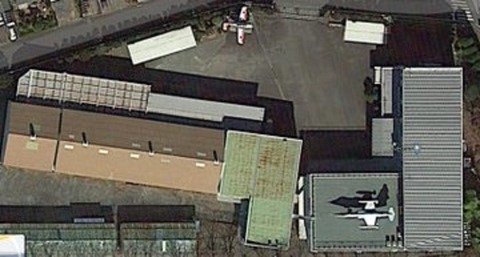

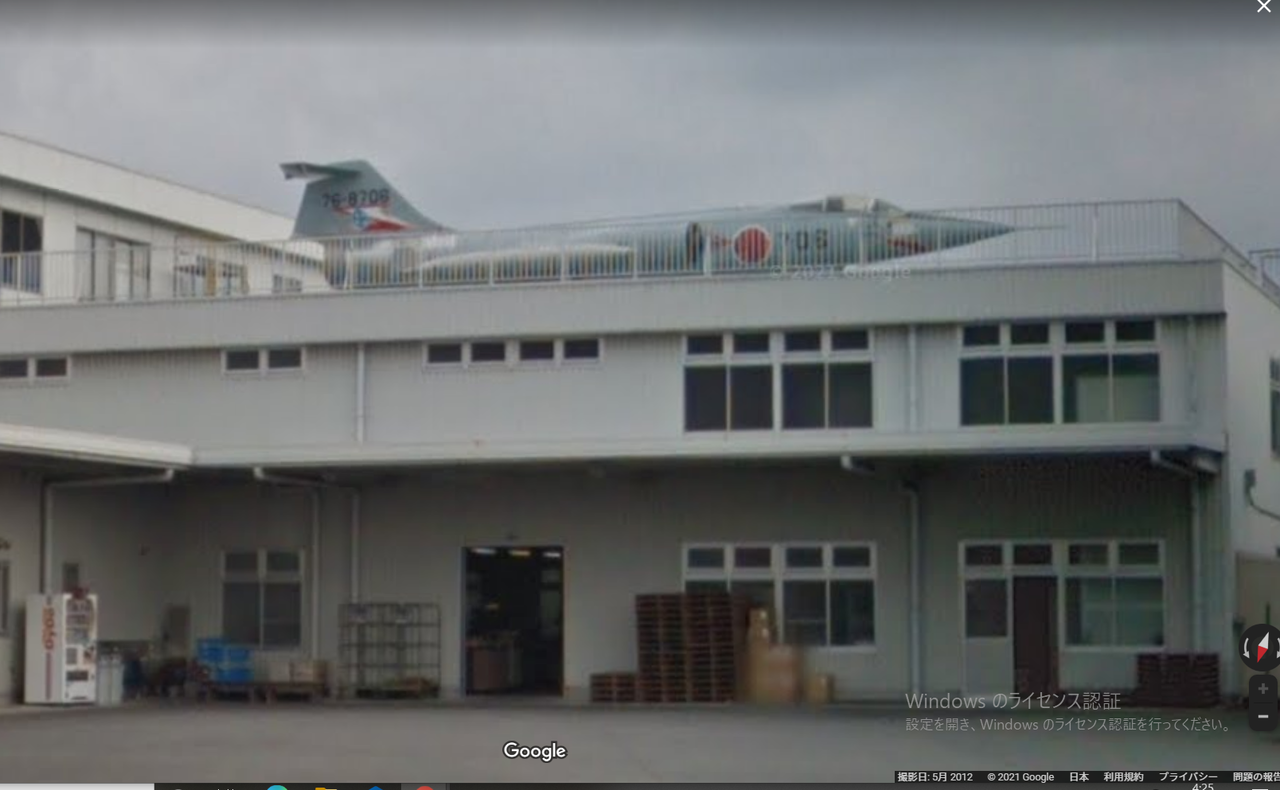

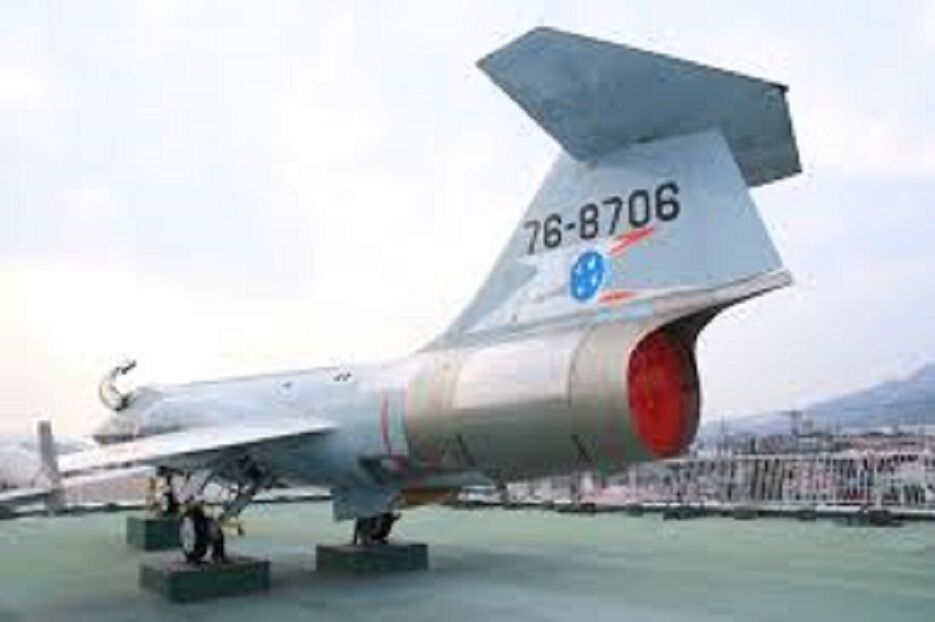

Ｆ１０４ジェット戦闘機が屋上にある会社（ハセガワ）
Ｔ３練習機もあるね（静岡県 焼津市 八楠 3-1-2）

803
208
310

318
317
316
315
314
313
312


209
210

333
3

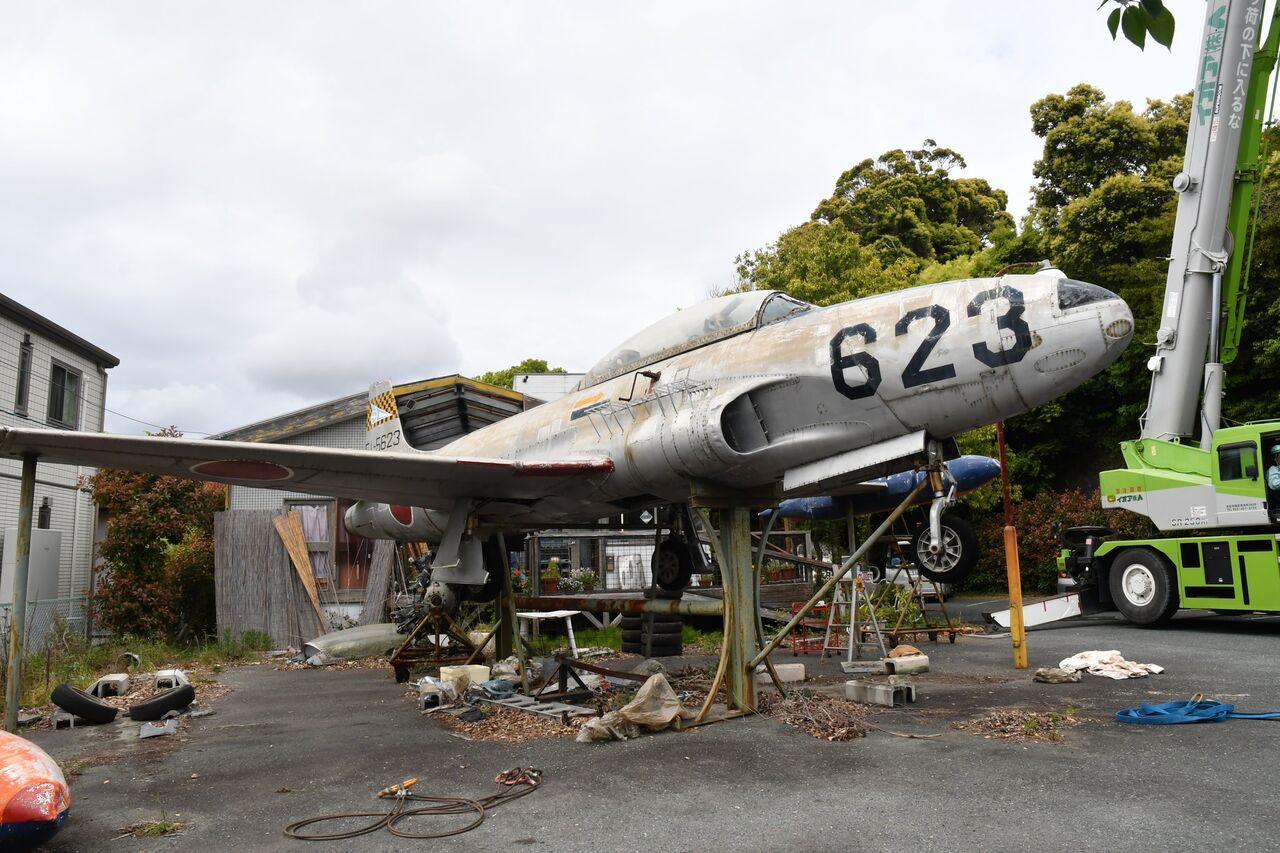

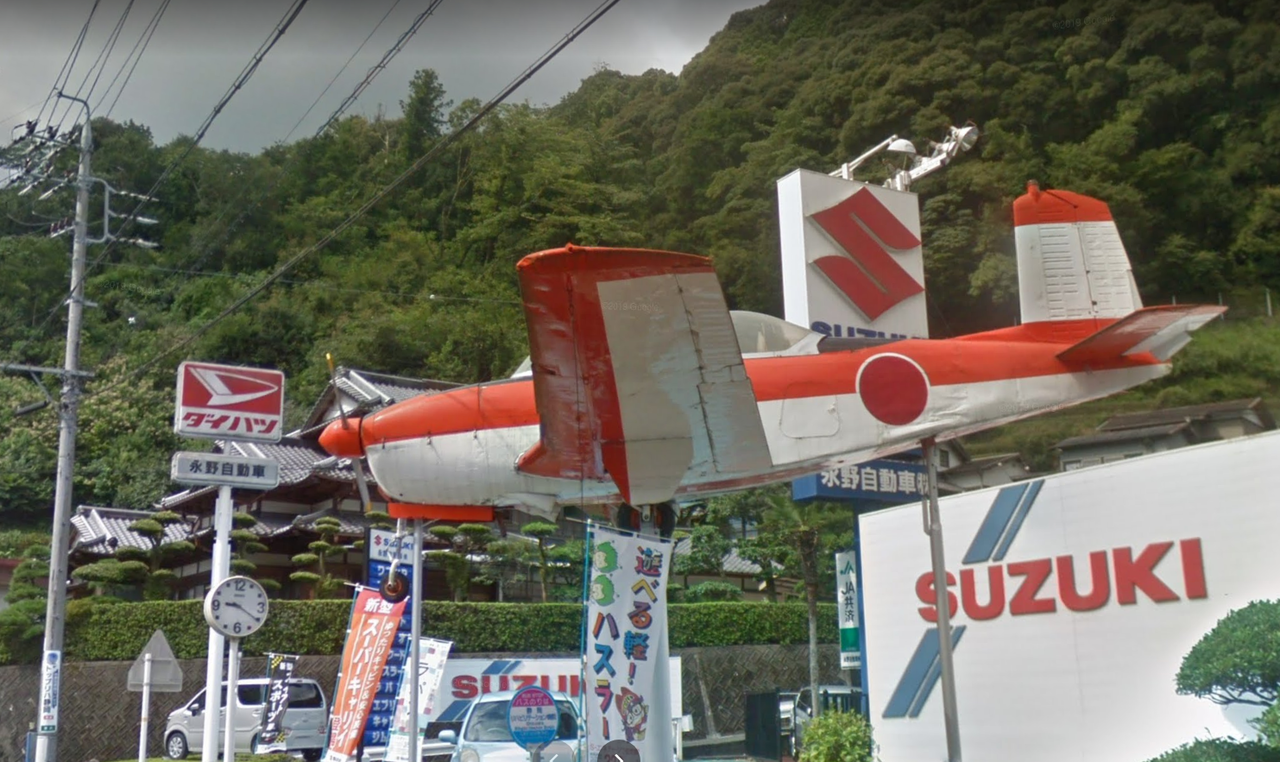

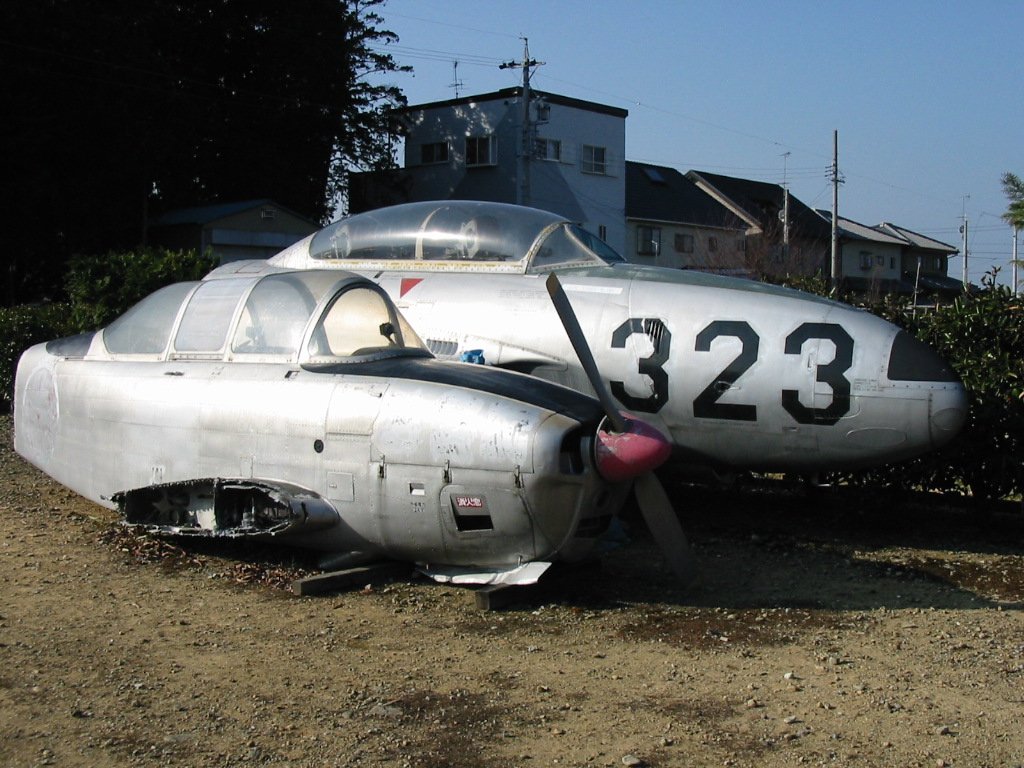

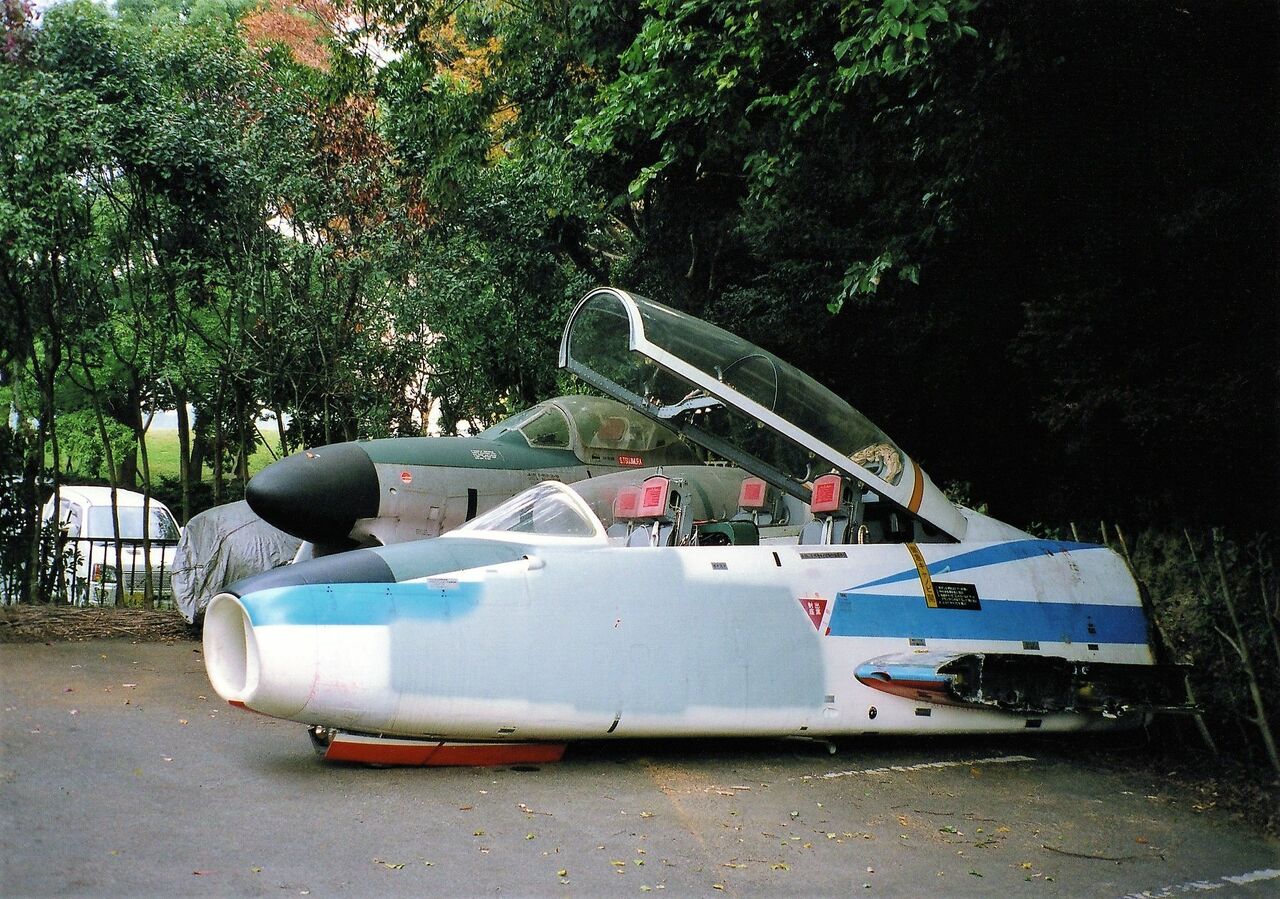

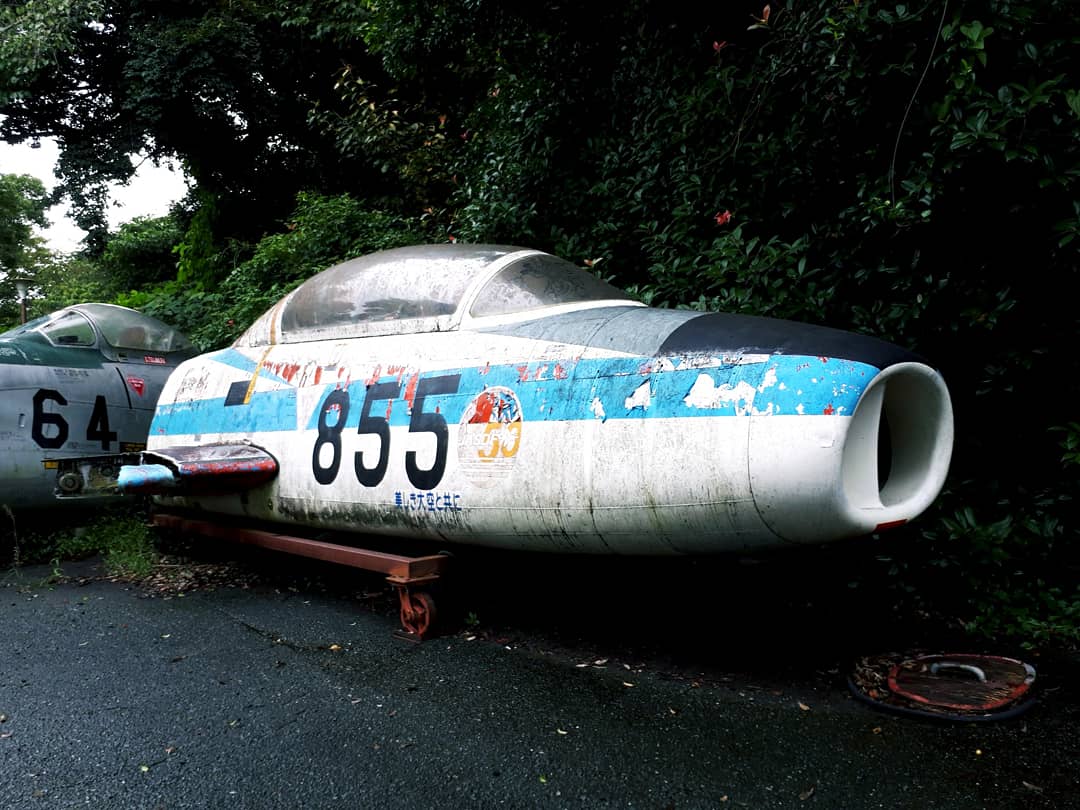

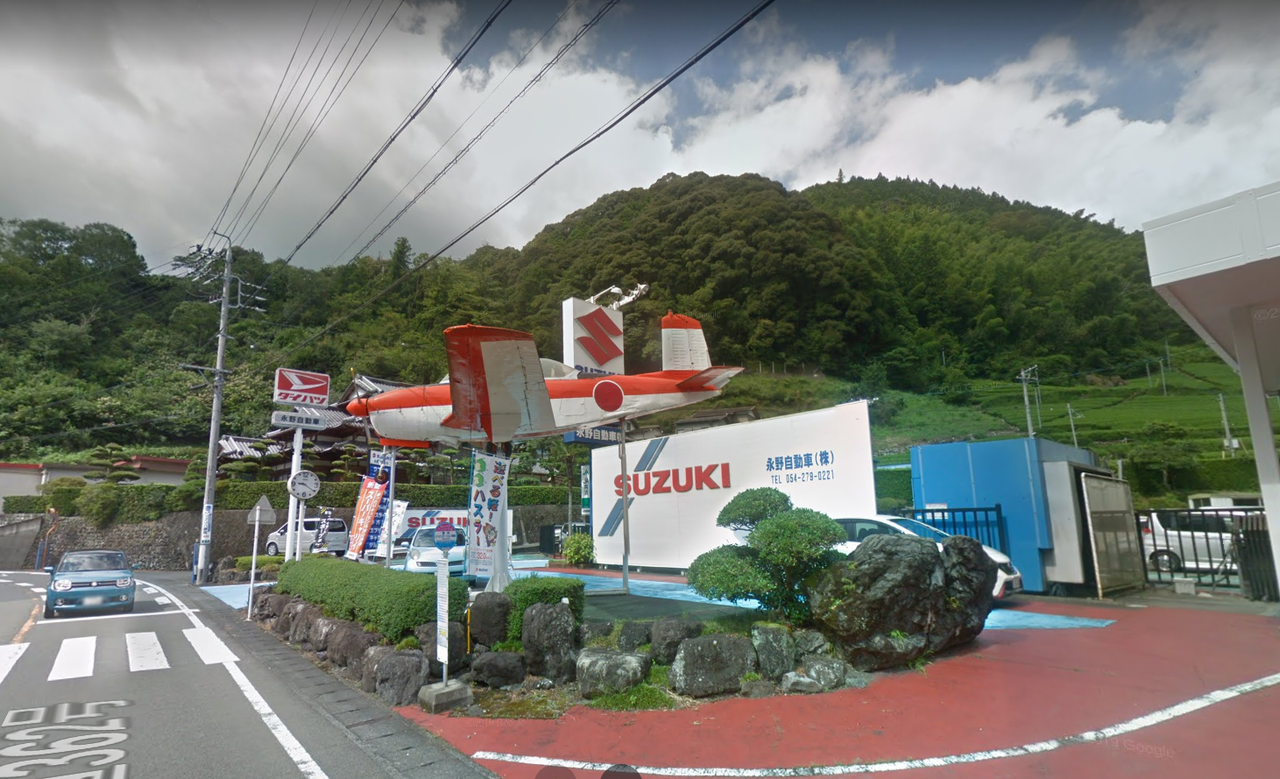

ポツンと一機　

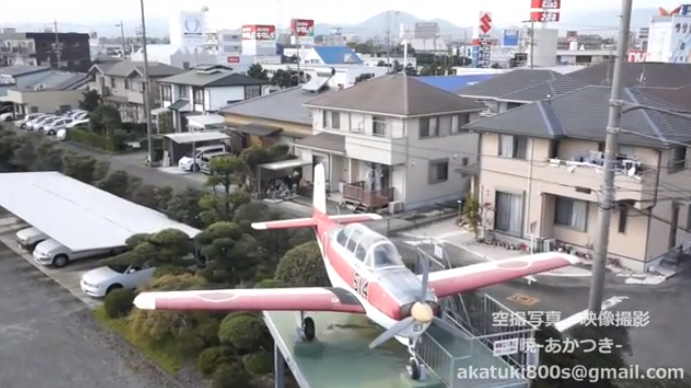

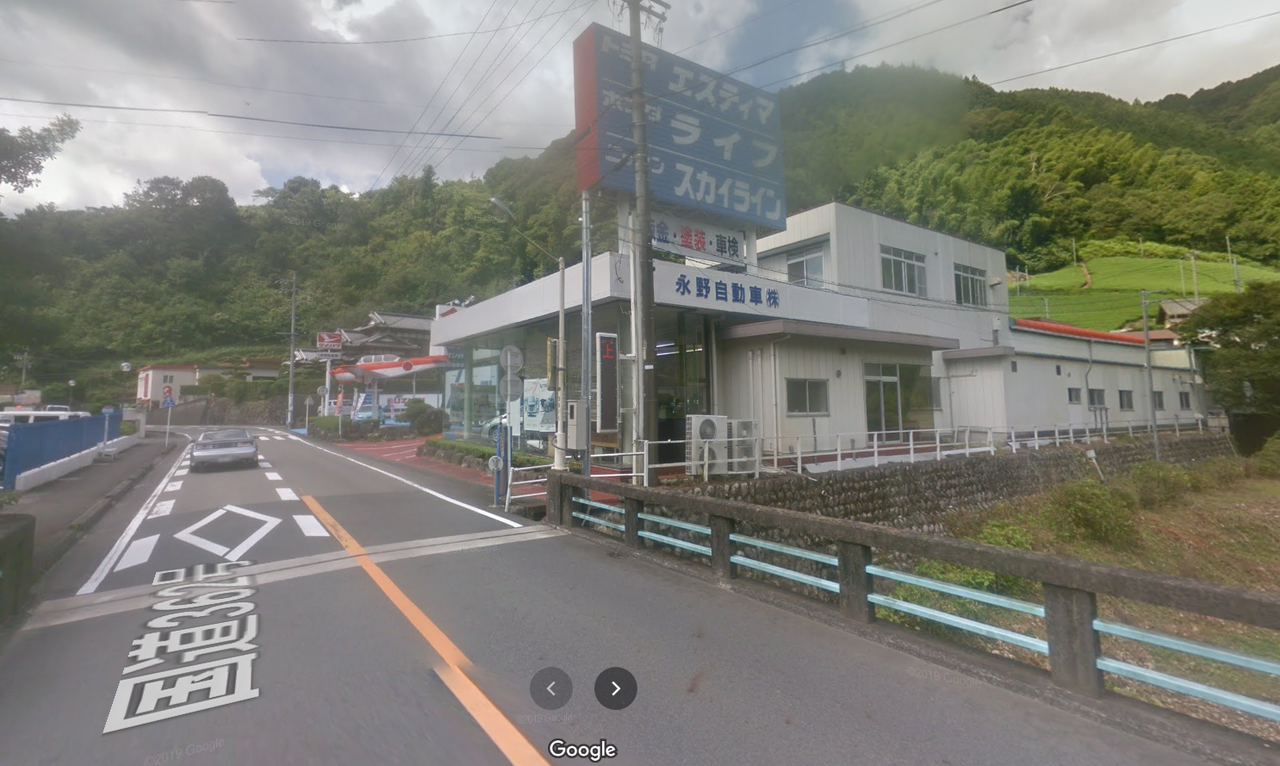

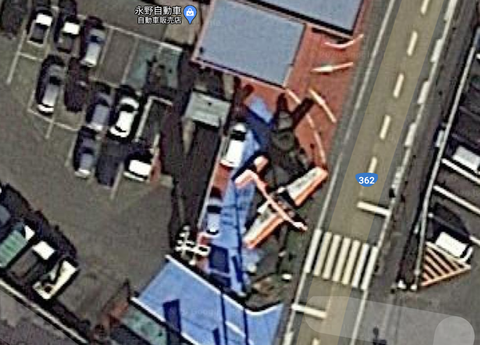

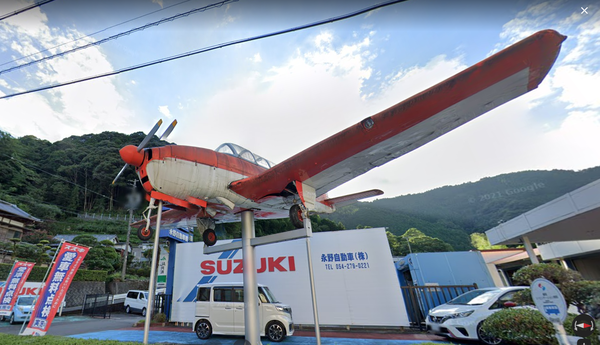

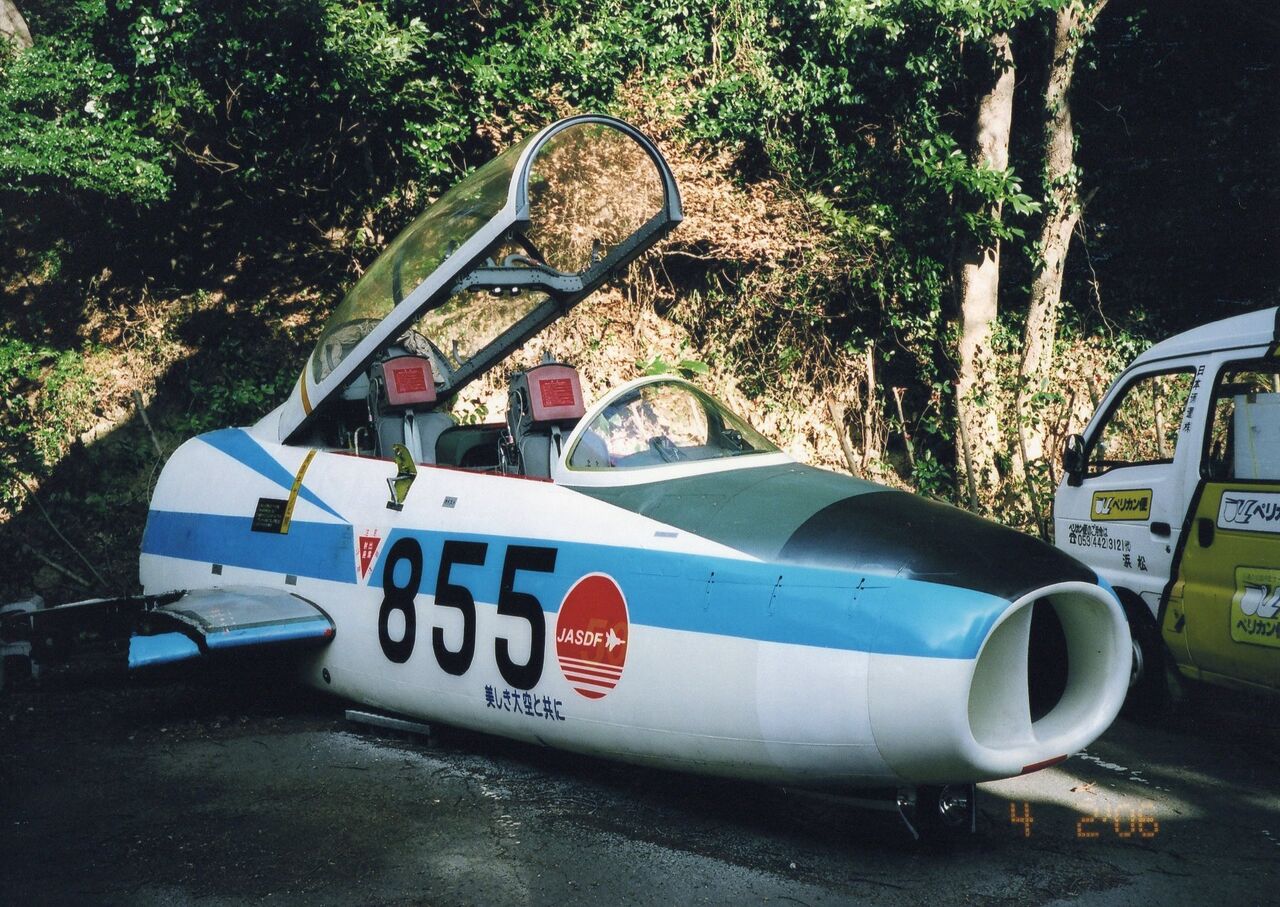

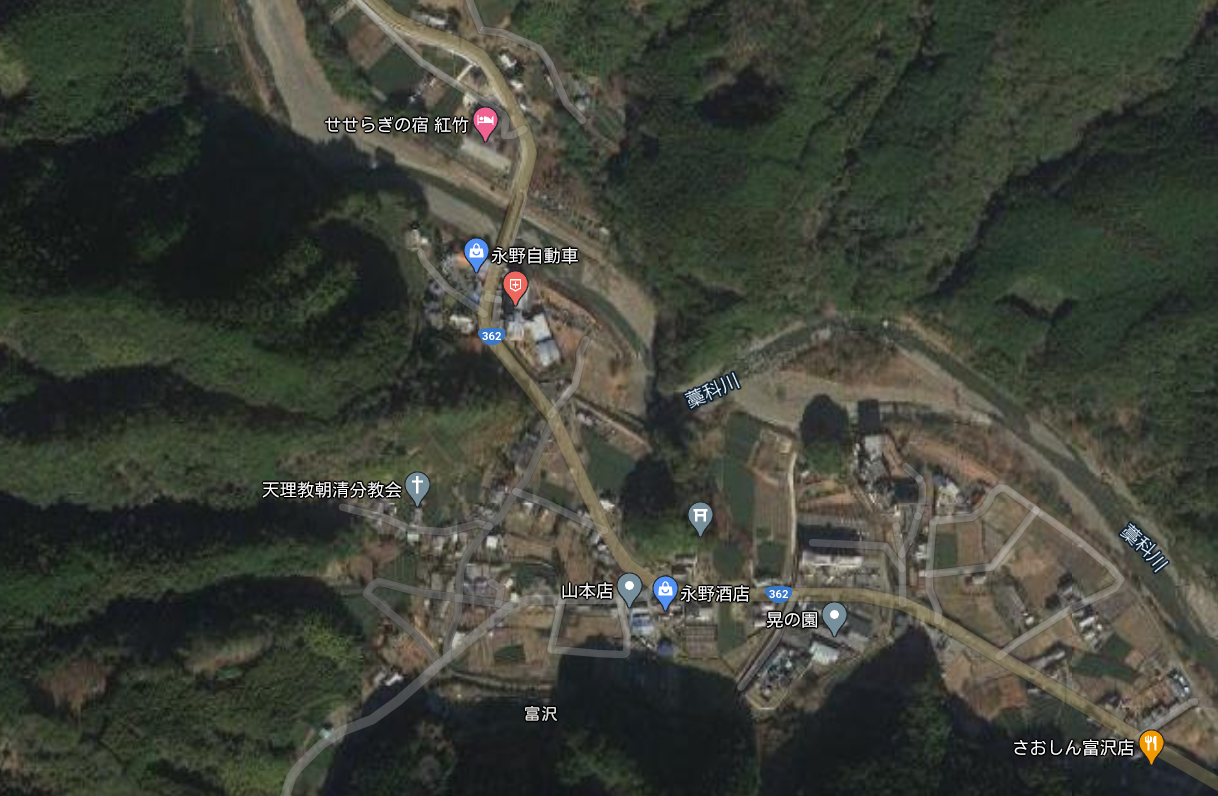

永野自動車　静岡市葵区富沢

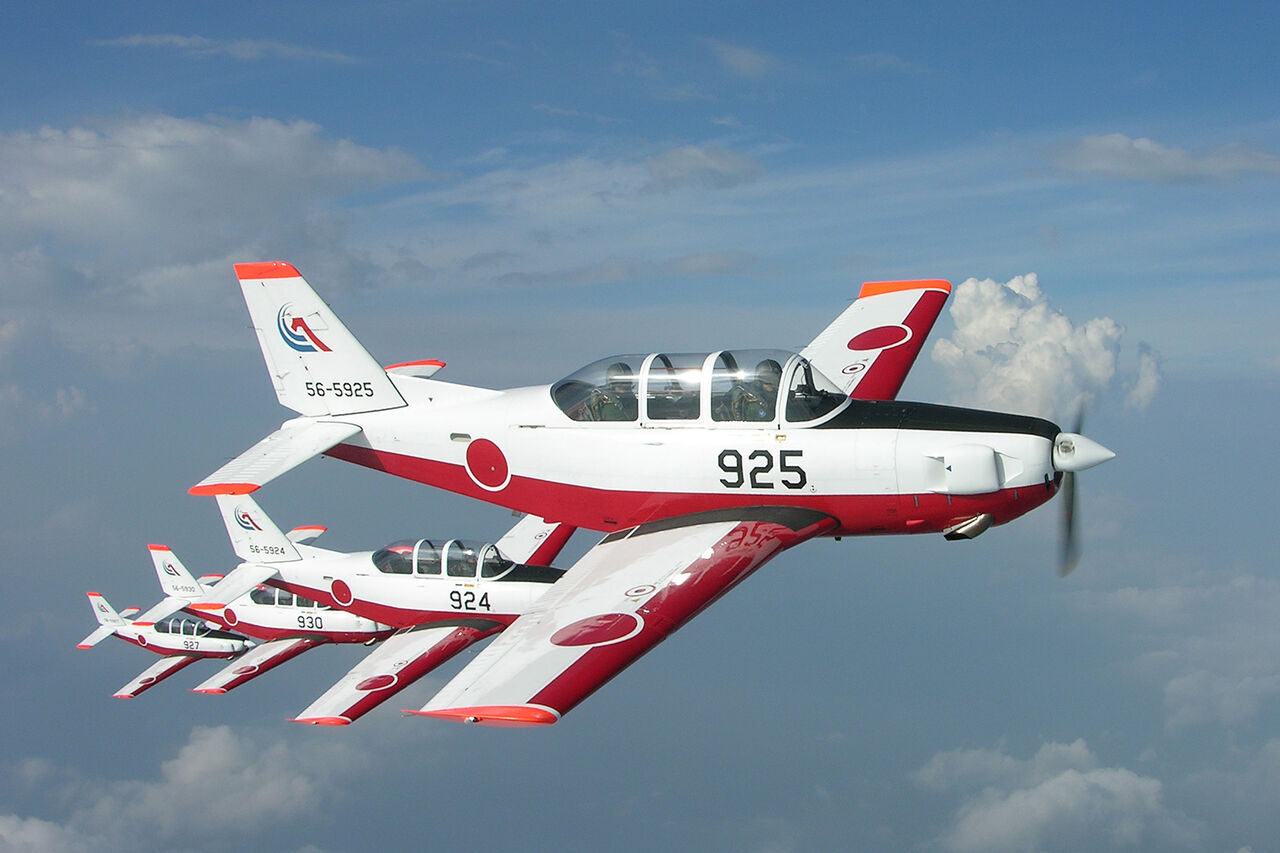

航空自衛隊　練習機　Ｔ－３４Ａ

800

400

211
212
211
213
212
214
215



ポツンと一機　

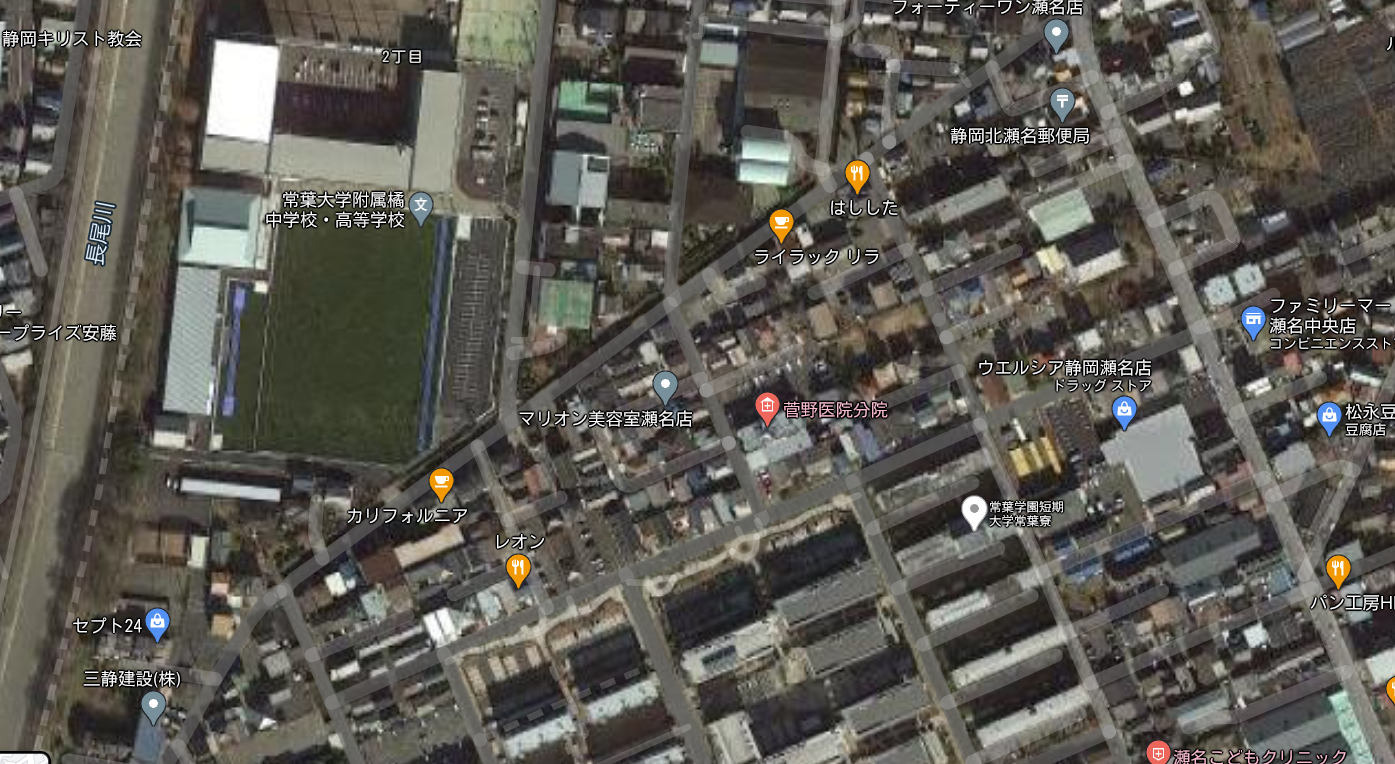

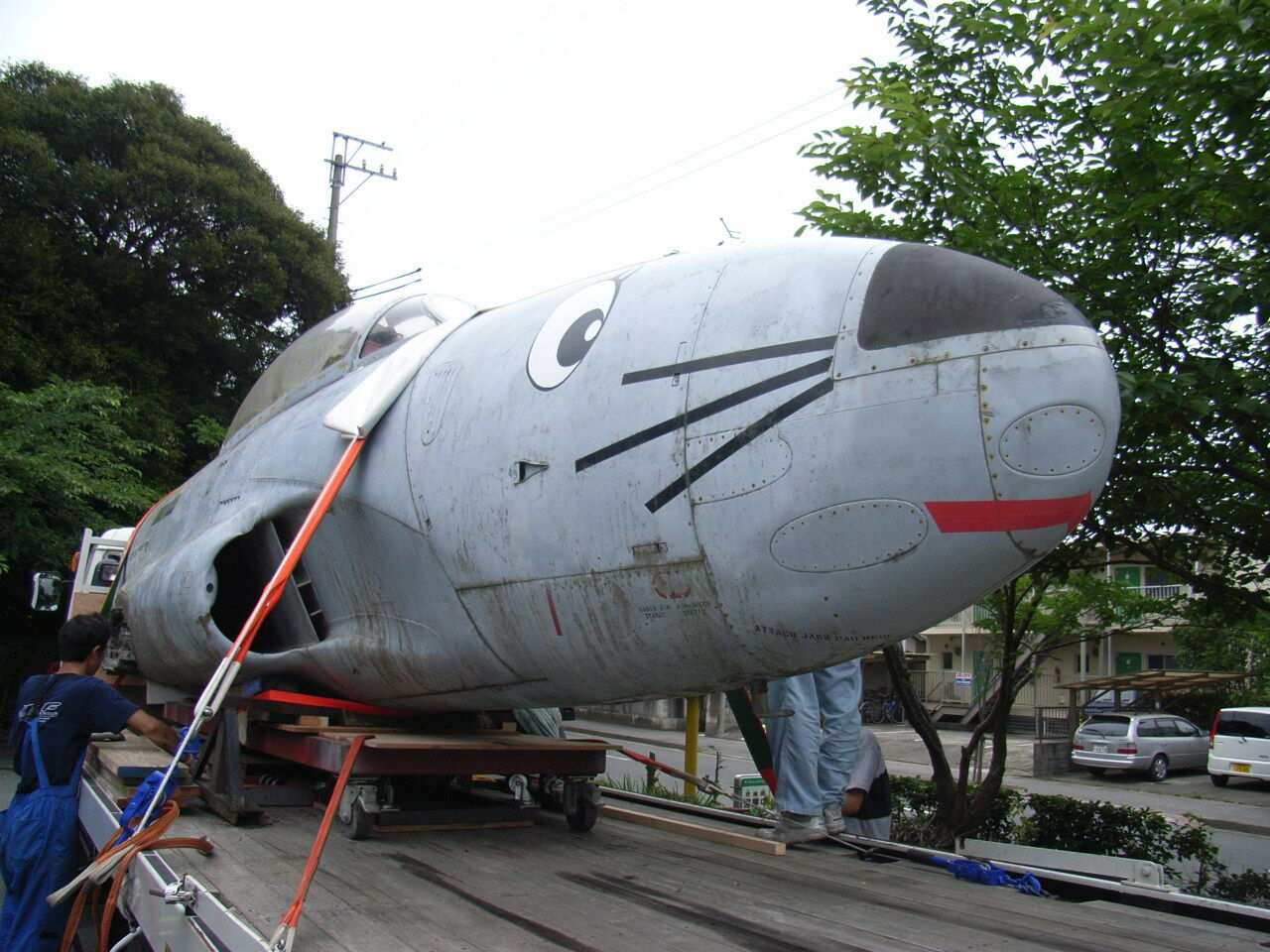

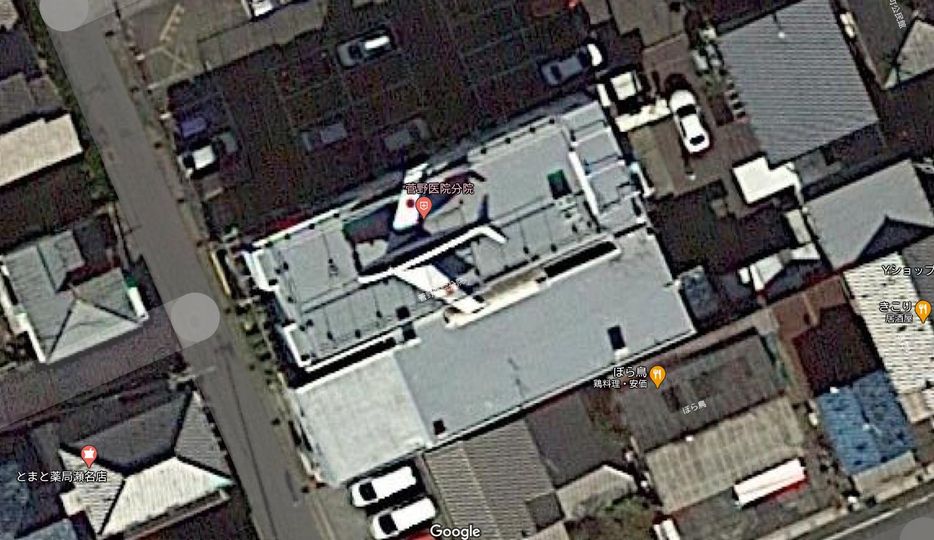

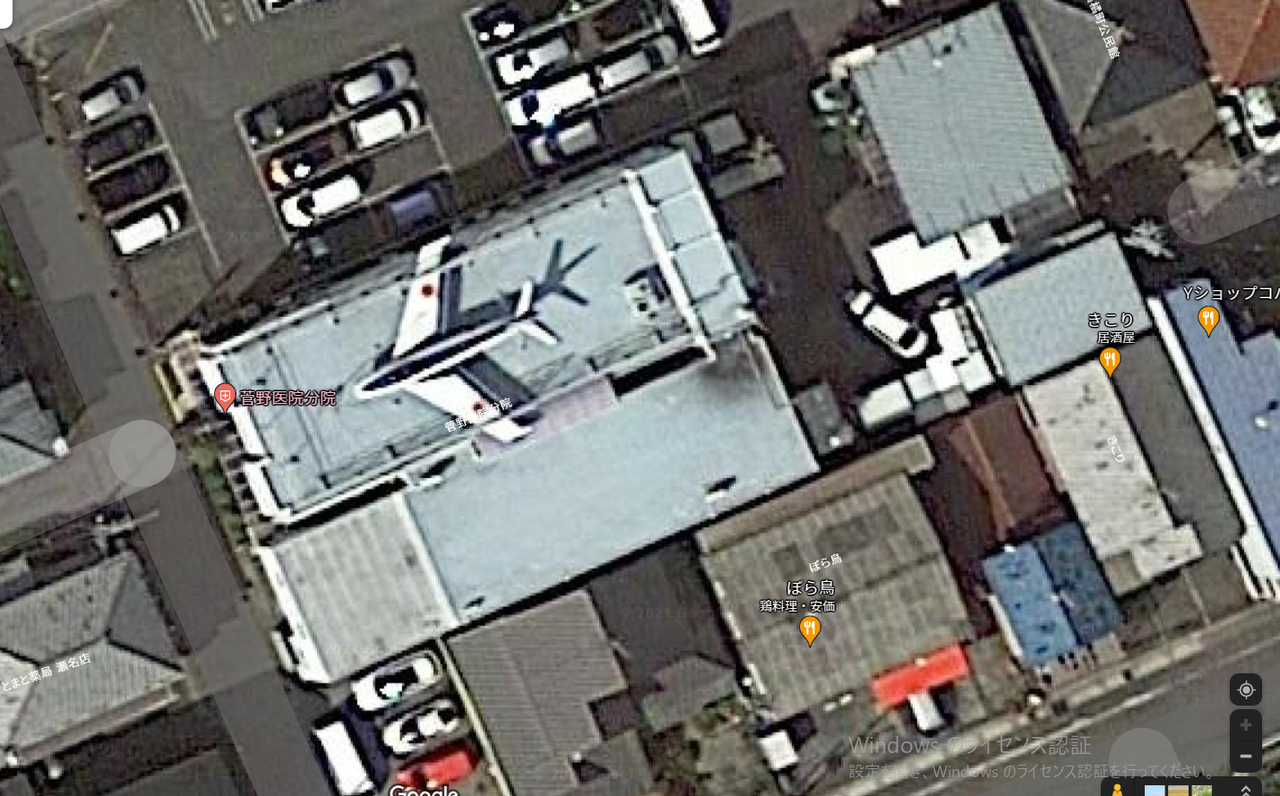

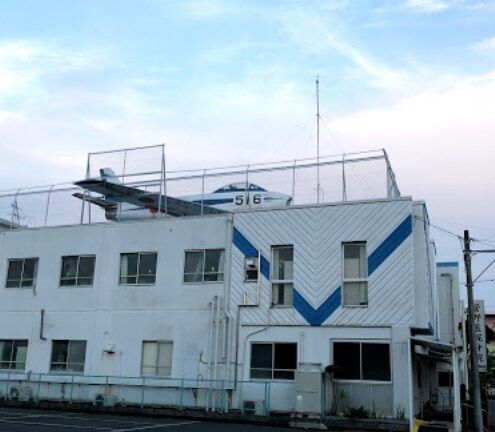

Ｆ８６fジェツト戦闘機が屋上にある菅野病院（静岡市葵区瀬名）

801
775


500
773
712
711

501
213



コラム～屋上の飛行機について～

屋上のF 86Fセーバージェット機は、東京オリンピックの五輪マークや、万国博のEXPO-70等の飛行機雲を画いた有名な航空自衛隊のブルーインパルスの同型機であります。
退役后、アメリカへ返還される事になっていましたがアメリカ国務省の御好意で零戦愛好会へ貸与されたものです。
この飛行機の正面に日米戦災犠牲者の慰霊碑がある賤機山の山頂が見られます。

毎年この慰霊碑の前で行っている日米合同慰霊祭が縁となって、米国国務省ヘーグ長官マンスフィールド駐日大使の御理解を得てここに保管できる様になったものです。
このような訳ですので、この飛行機を日米親善のシンボルとして大切に保存したいと思います。

零戦愛好会　会長　菅野寛也

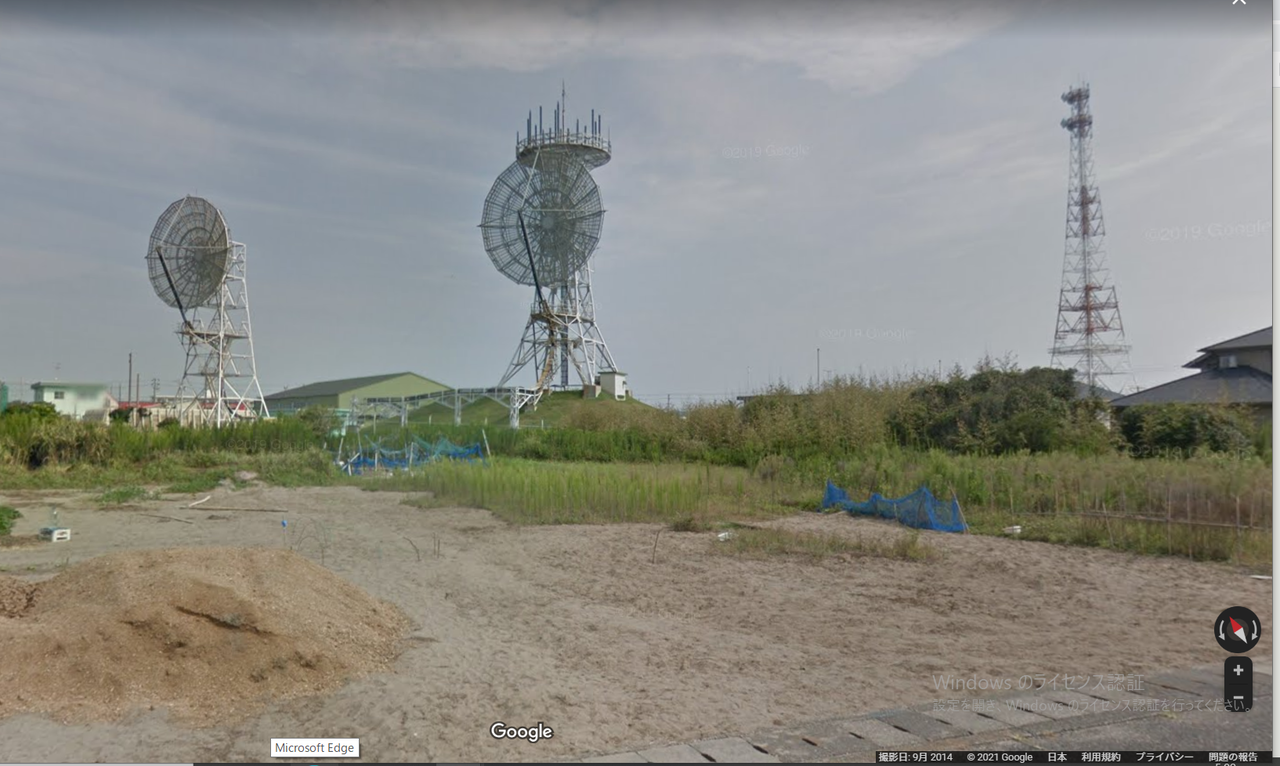

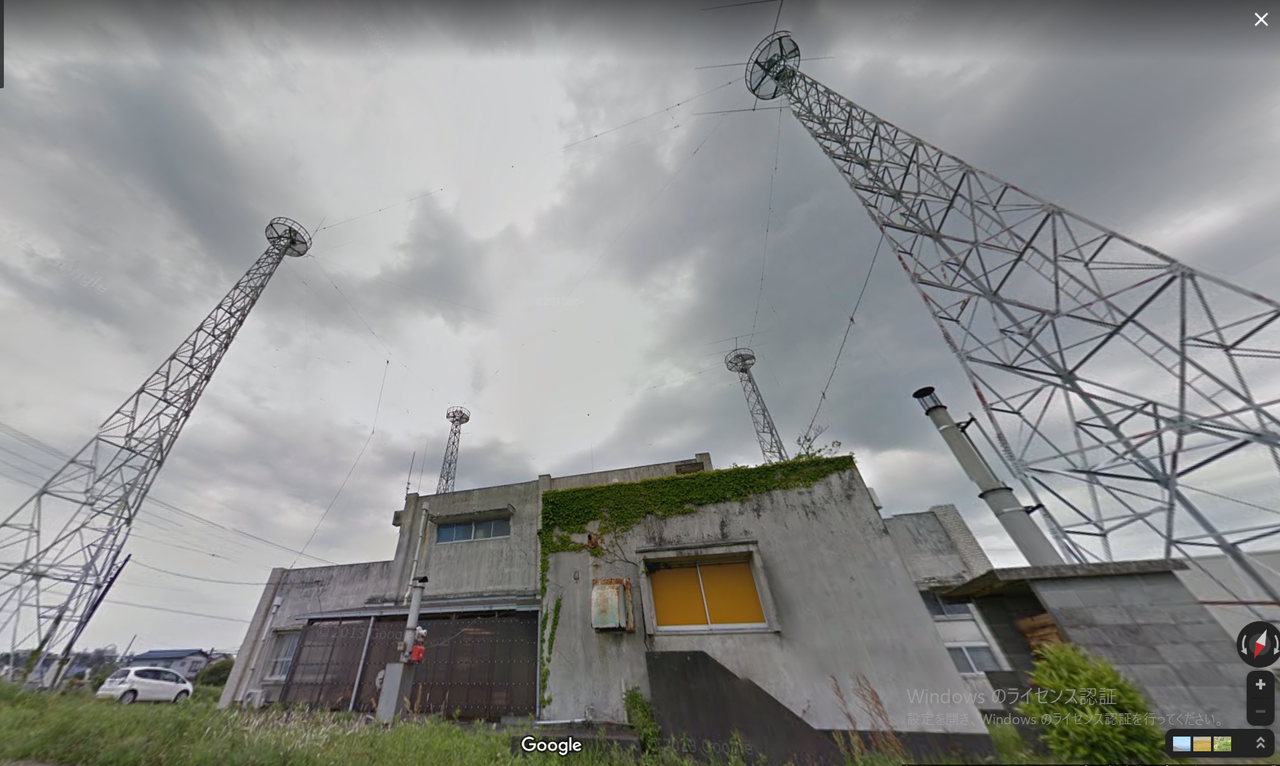

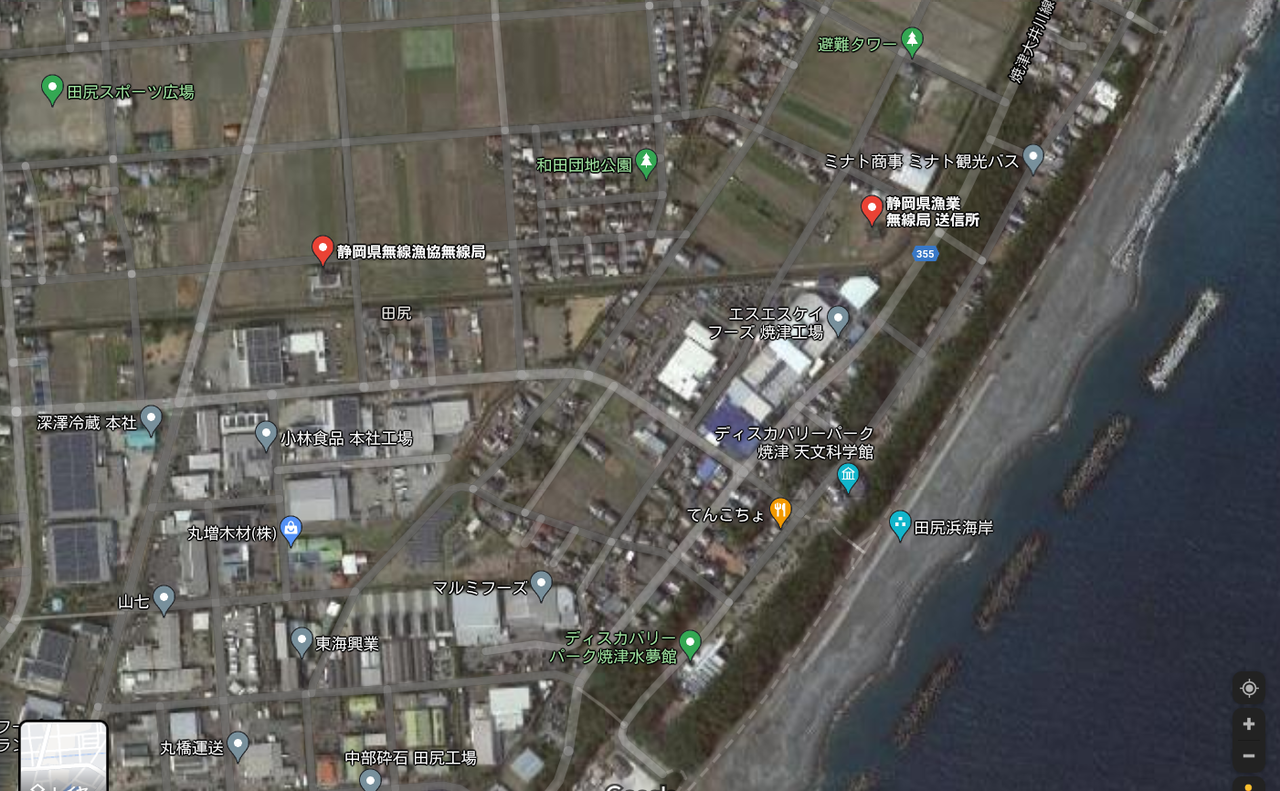

静岡県無線漁協無線局　JFG

静岡県漁業無線局は、大正10年に我が国の最初の漁業用無線電信施設として、清水市の静岡県水産試験場内に、漁業無線局清水電信所として開局しました。大正14年には焼津漁業無線局が日本最初の民営漁業無線局として開局し、続いて昭和5年に御前崎漁業無線局が発足しました。
　昭和43年3月に輝かしい伝統と幾多の功績を持つ3つの漁業無線局が合理化と所属船の漁業活動の助長、漁業者の生命・財産の保全を使命とする漁業無線通信の機能を十二分に発揮させるために組織合併を行い、翌44年4月に現在地に静岡県漁業無線局として開局し、漁業・公衆・漁業公共通信業務を行い、現在に至っています。
　

111

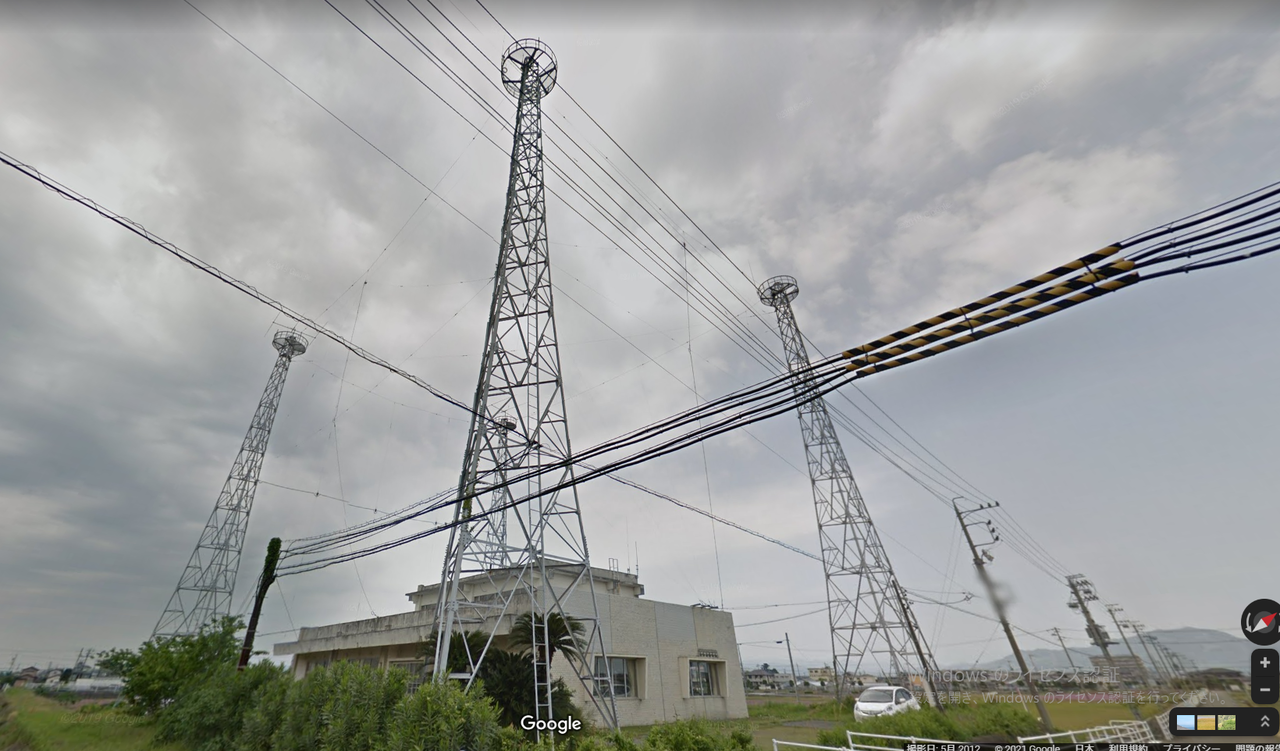

受信所と送信所　　送受信所連絡有線ケーブル　各100Ｐ－600ｍ　


112

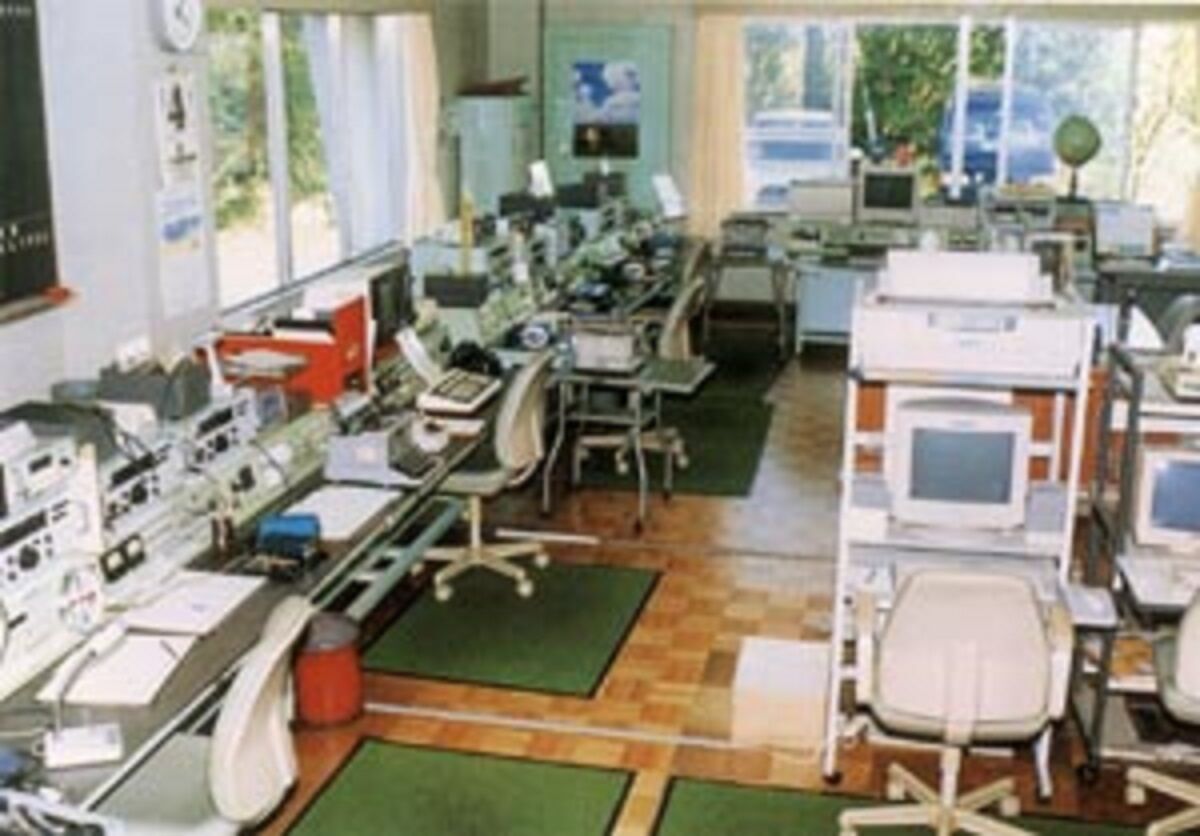

受信所および通信所

111
112
113
114
115
116
117
118



113

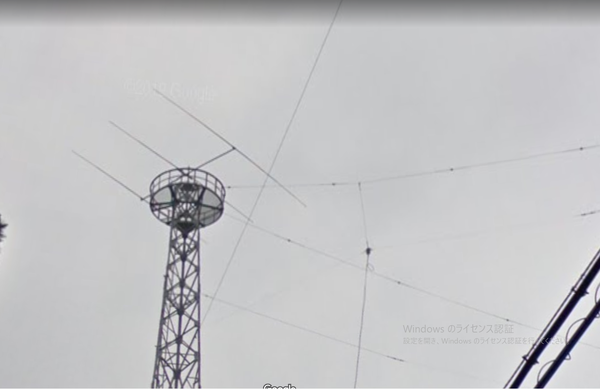

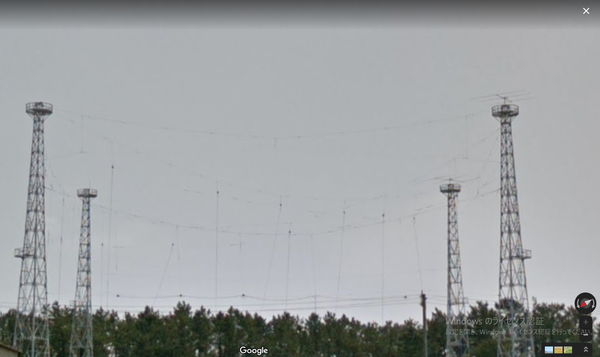

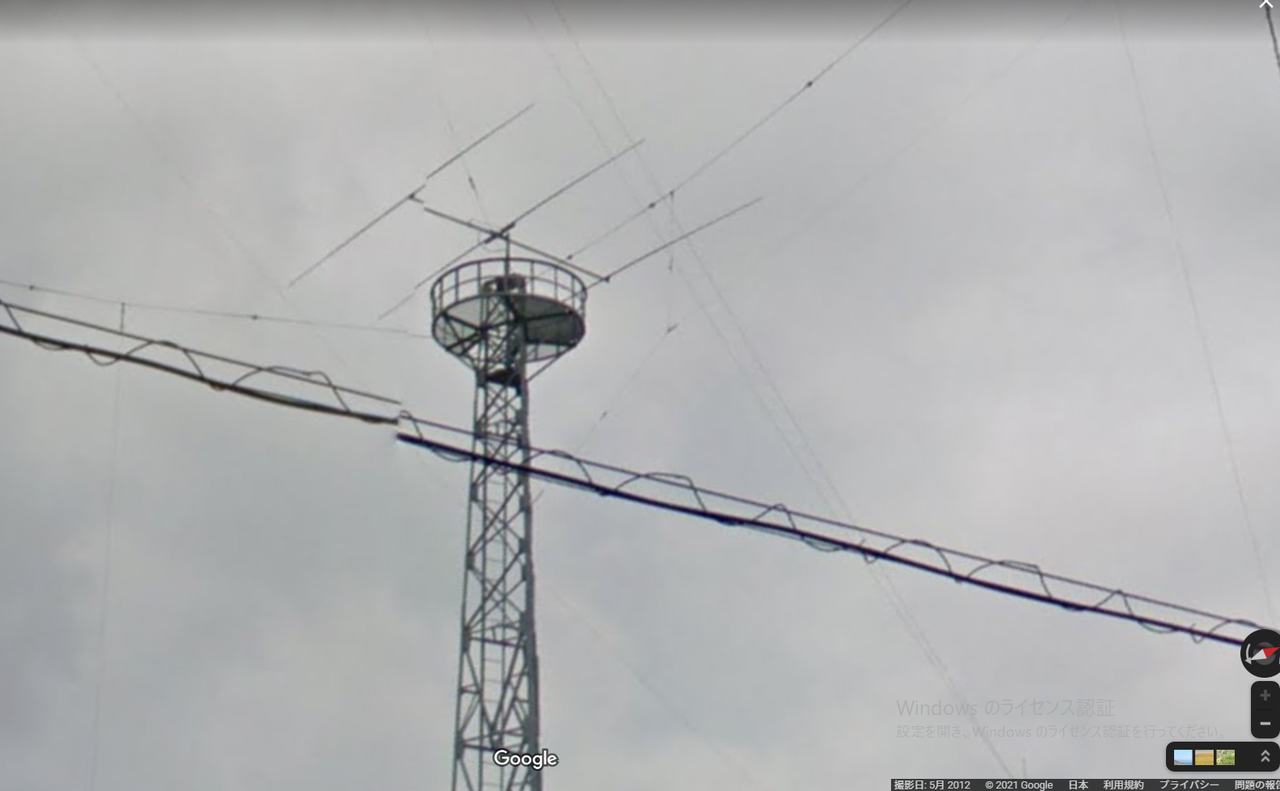

受信アンテナ

114

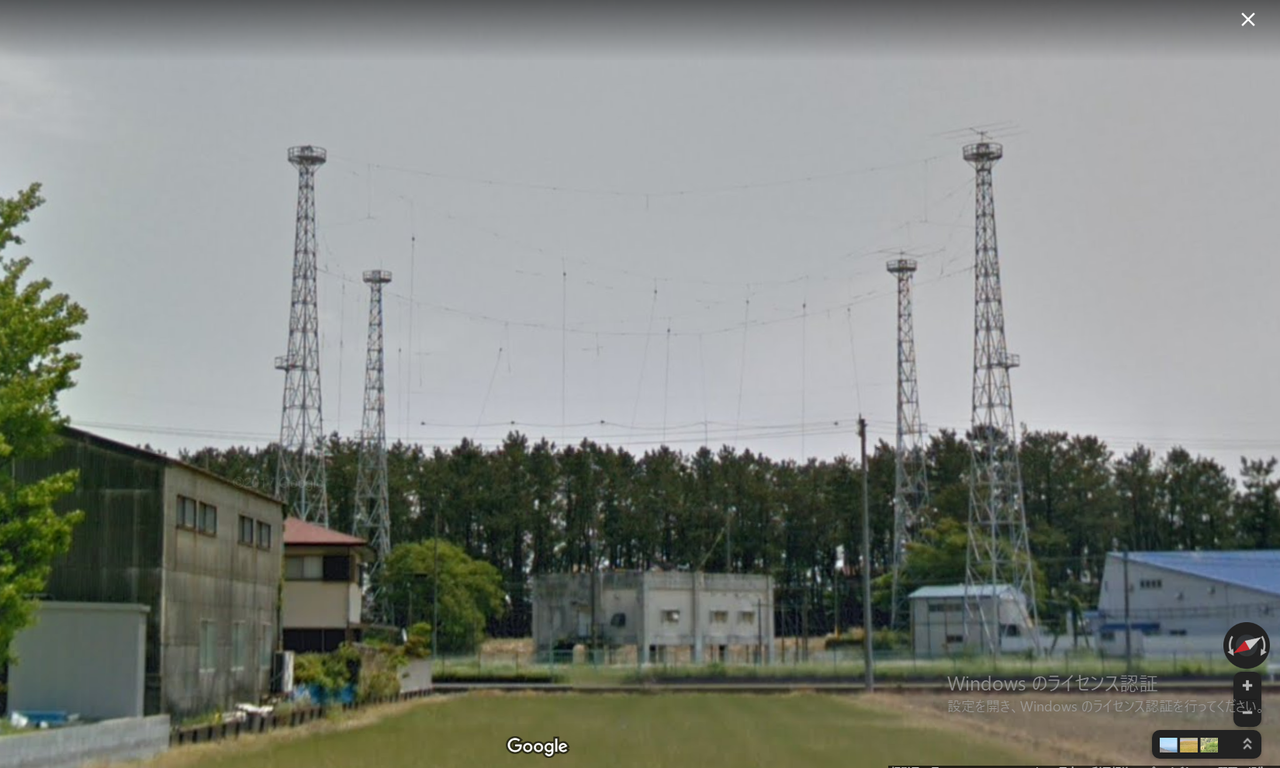

送信所

115

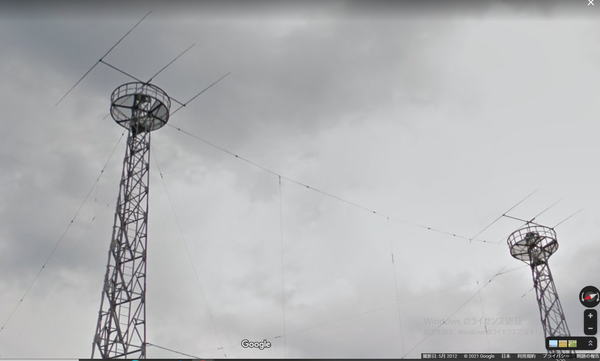

送信アンテナ

211
212
213
214
215
216
217
218
219
221
222
223

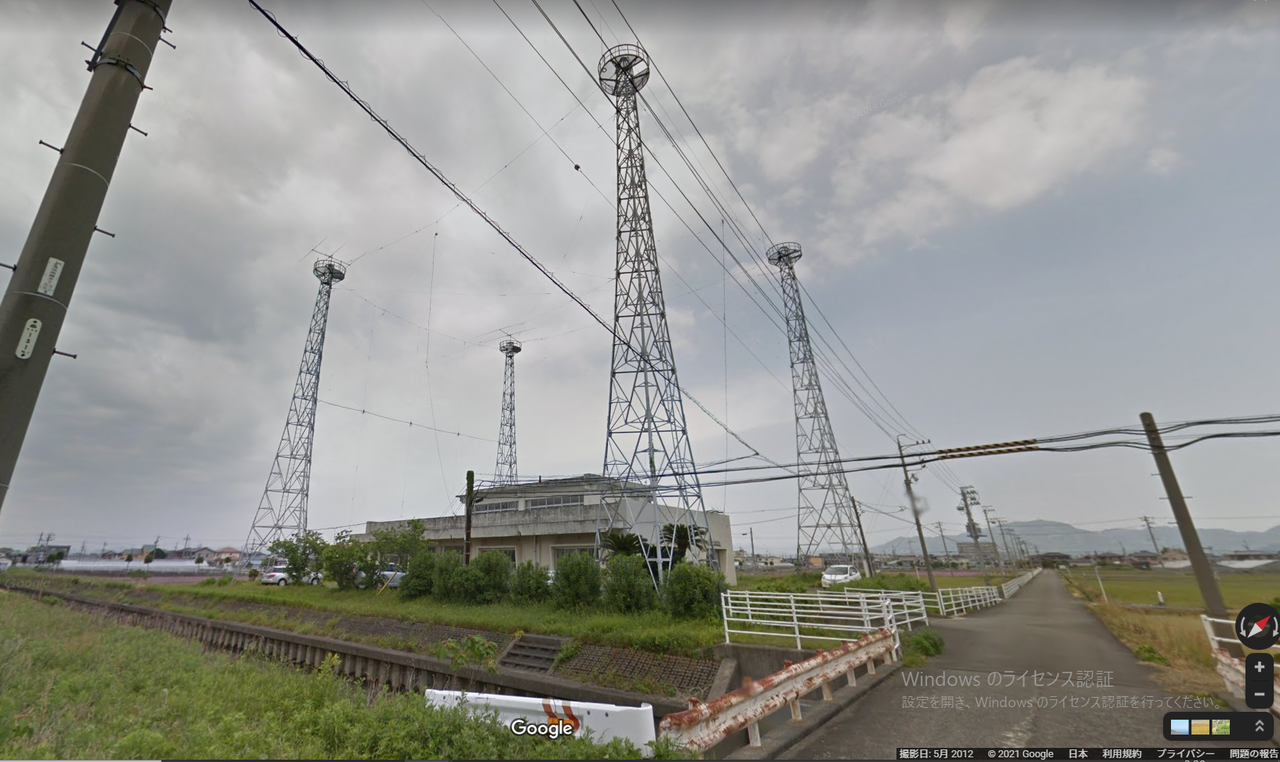

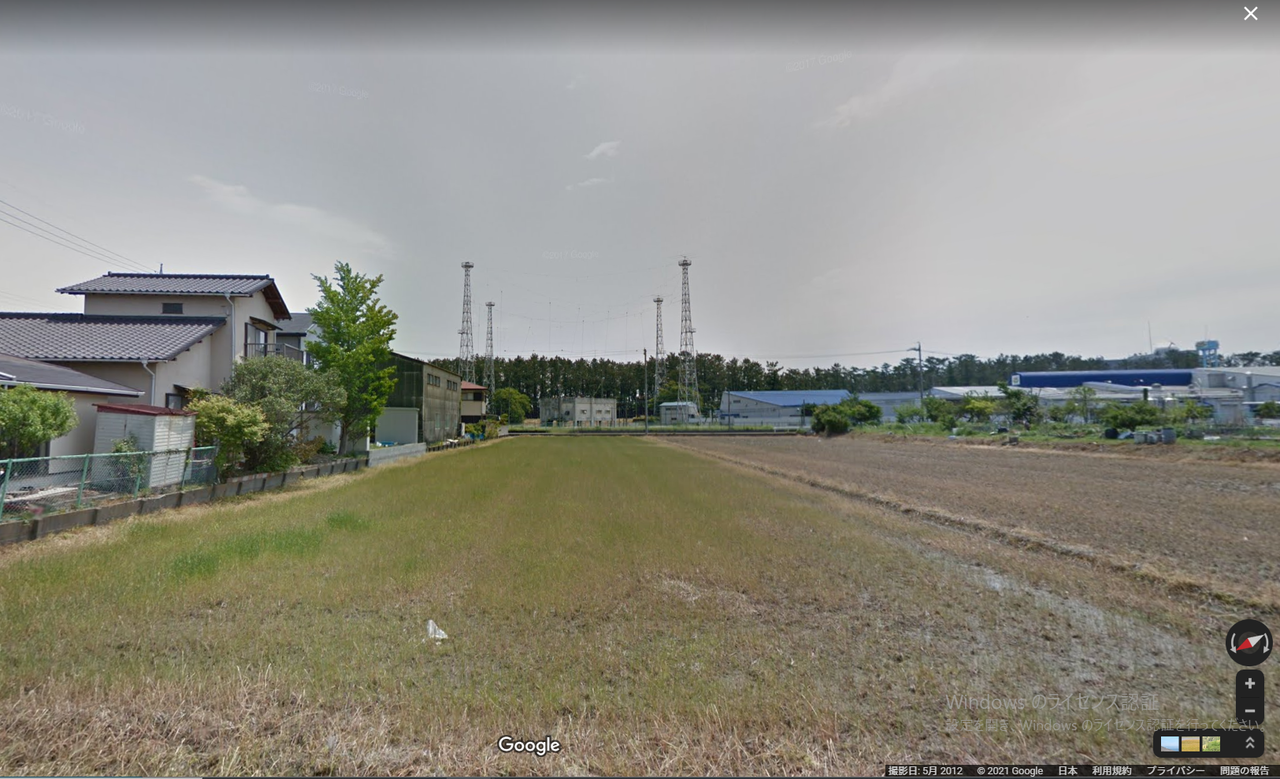

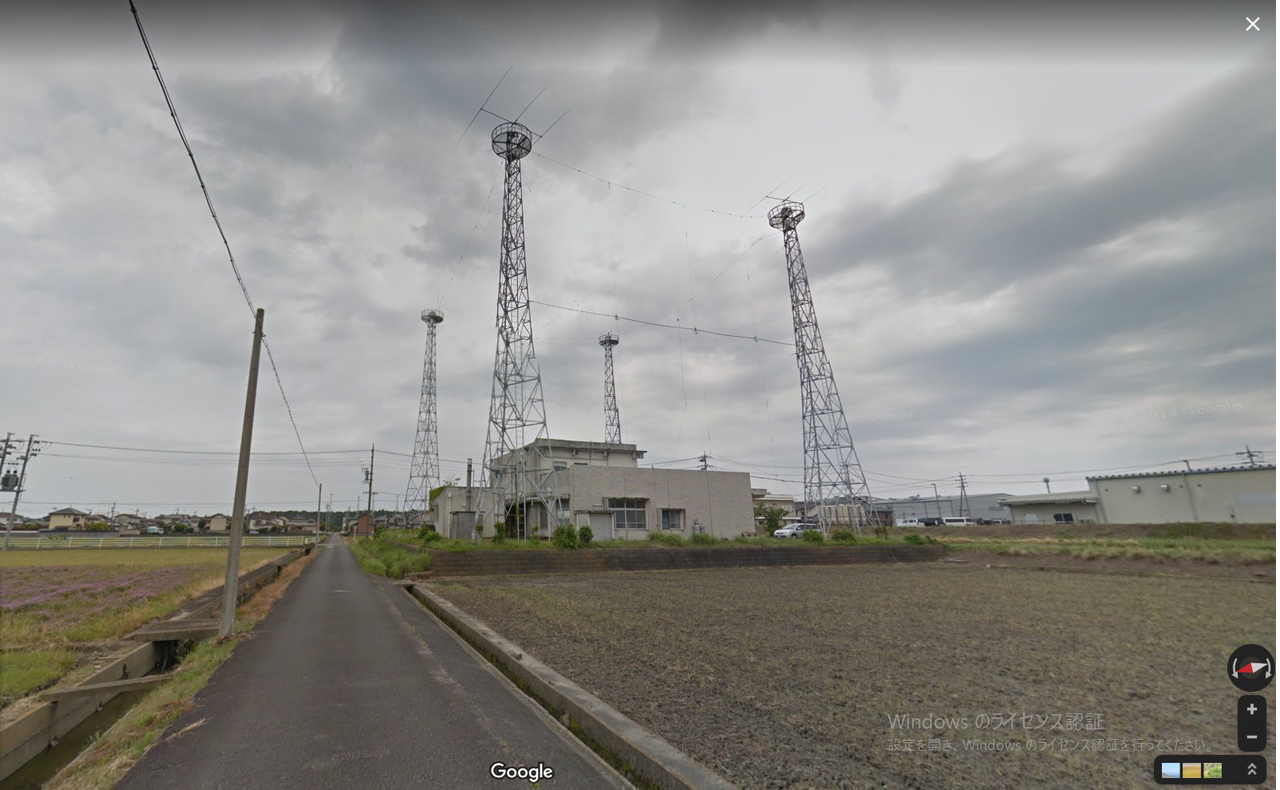

受信所施設の概要　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　


211



場　　所焼津市田尻1991－1　　北緯 34度49分42秒　東経138度19分55秒

敷地面積1691平方メートル

建物面積鉄筋コンクリート　一部ニ階建　本館　559平方メートル
　　　　電源室　27平方メートル　倉庫・付属建物　60平方メートル

通信鉄塔4基　30ｍ

２．装置内容　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
全波受信機　
11台
27ＭHz　ＳＳＢ無線電話送受信機
1台
27ＭHz　ＤＳＢ無線電話送受信機　
2台
2182kHｚ　無線電話警報自動受信機　
1台
27524kHｚ　注意信号自動受信機　
1台
垂直タブレット6、8、12、16、22ＭHｚ
5条
水平二段タブレット東西方向、南北方向
2条

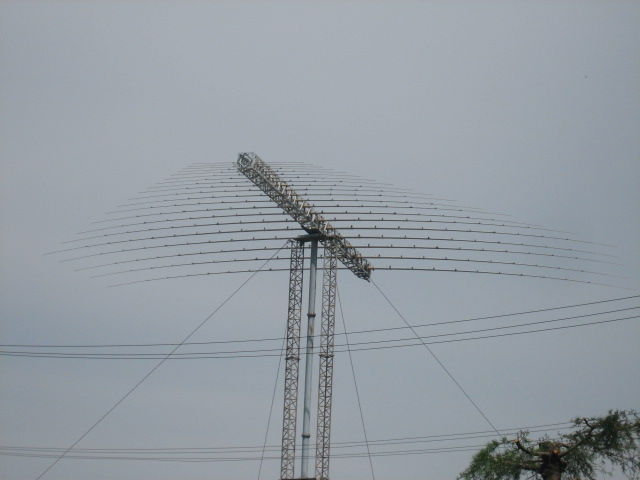

八木アンテナ電信　16、22ＭHｚ
3素子
接地空中線Ｔ型、逆Ｌ型
5条
FAX設備　
3回線
電話　
5回線
商用電源（主）単相　100Ｖ　（補）3相　220Ｖ
予備電源ディーゼル発電機　20ＫＶＡ　200Ｖ

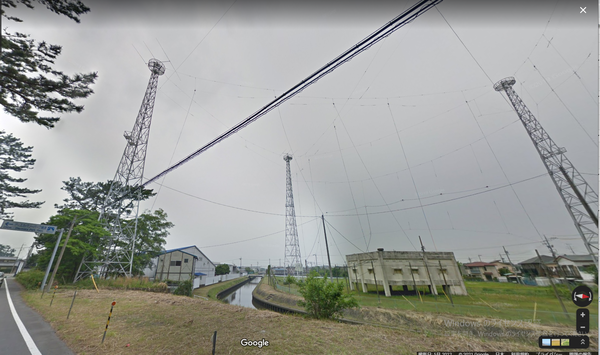

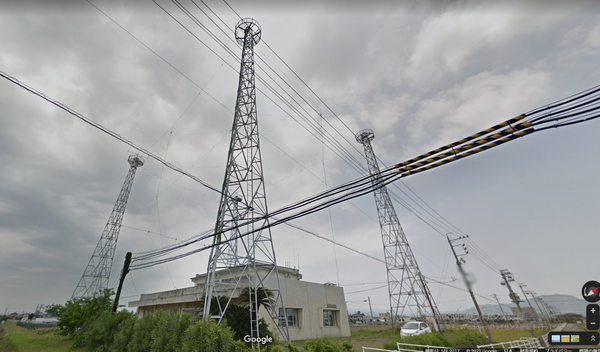

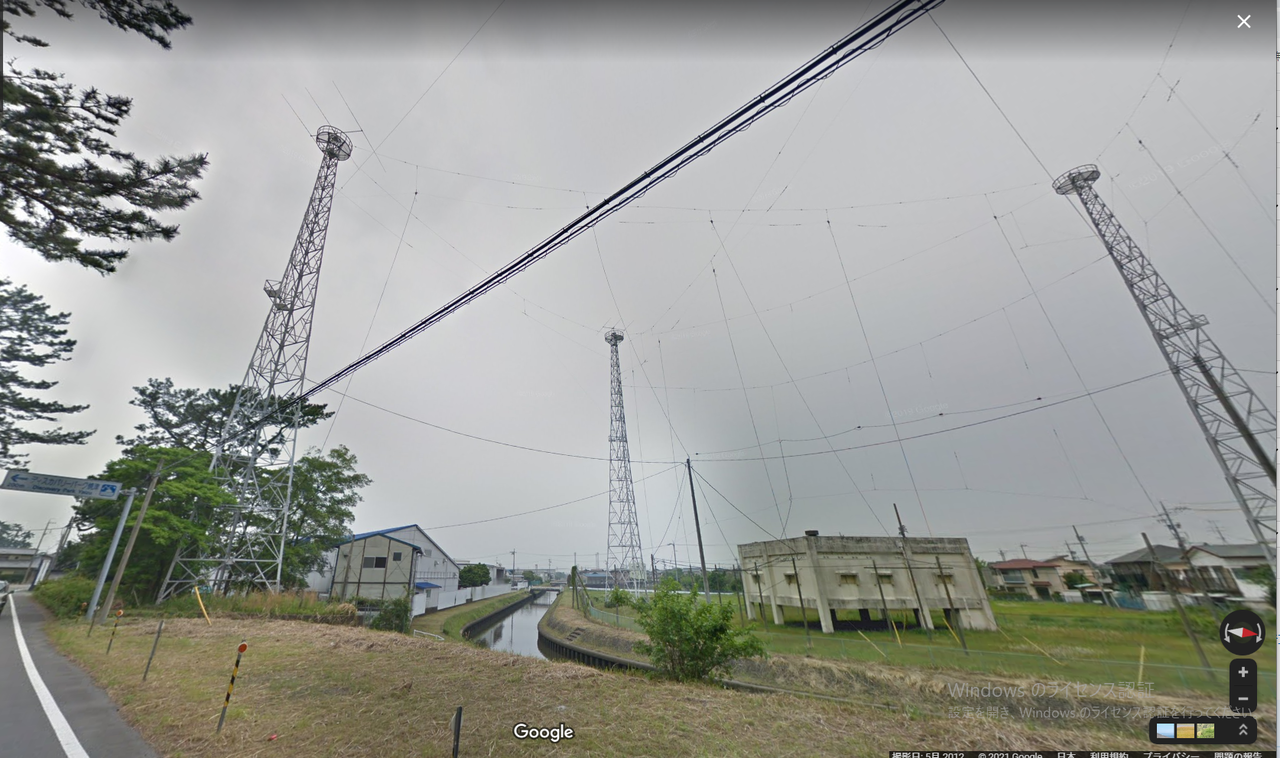

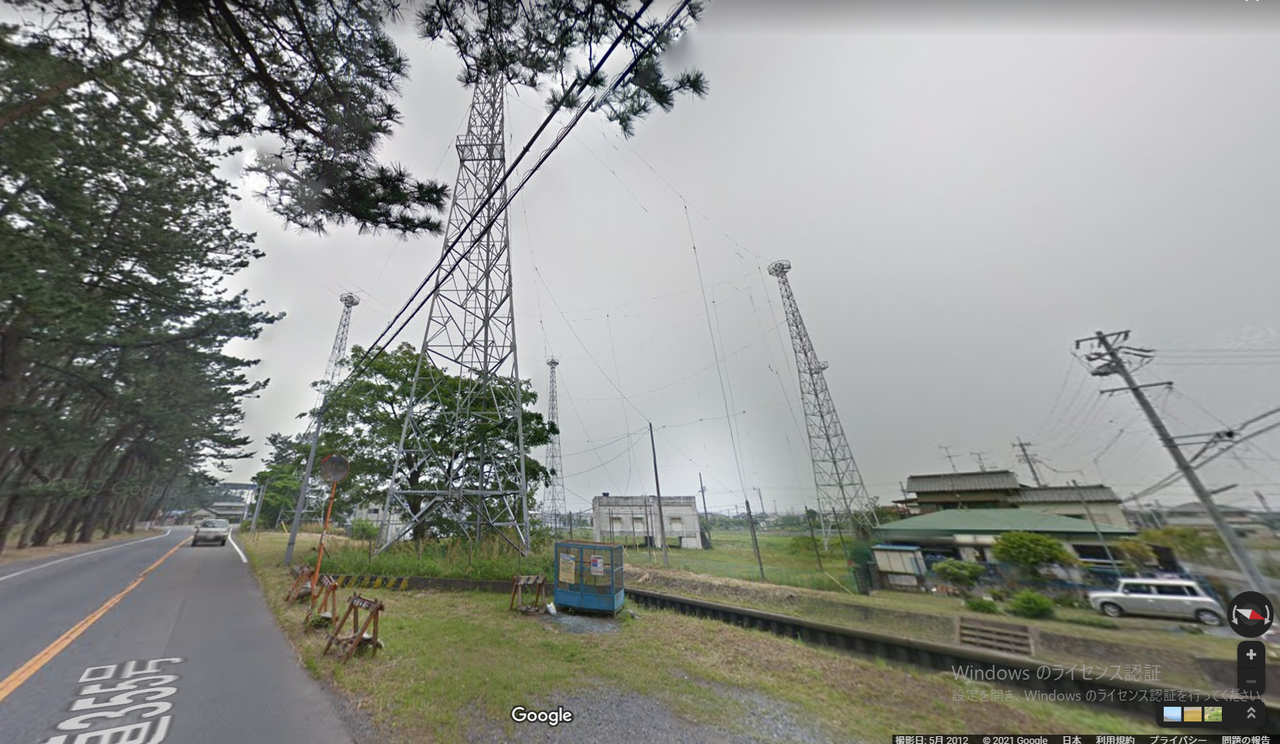

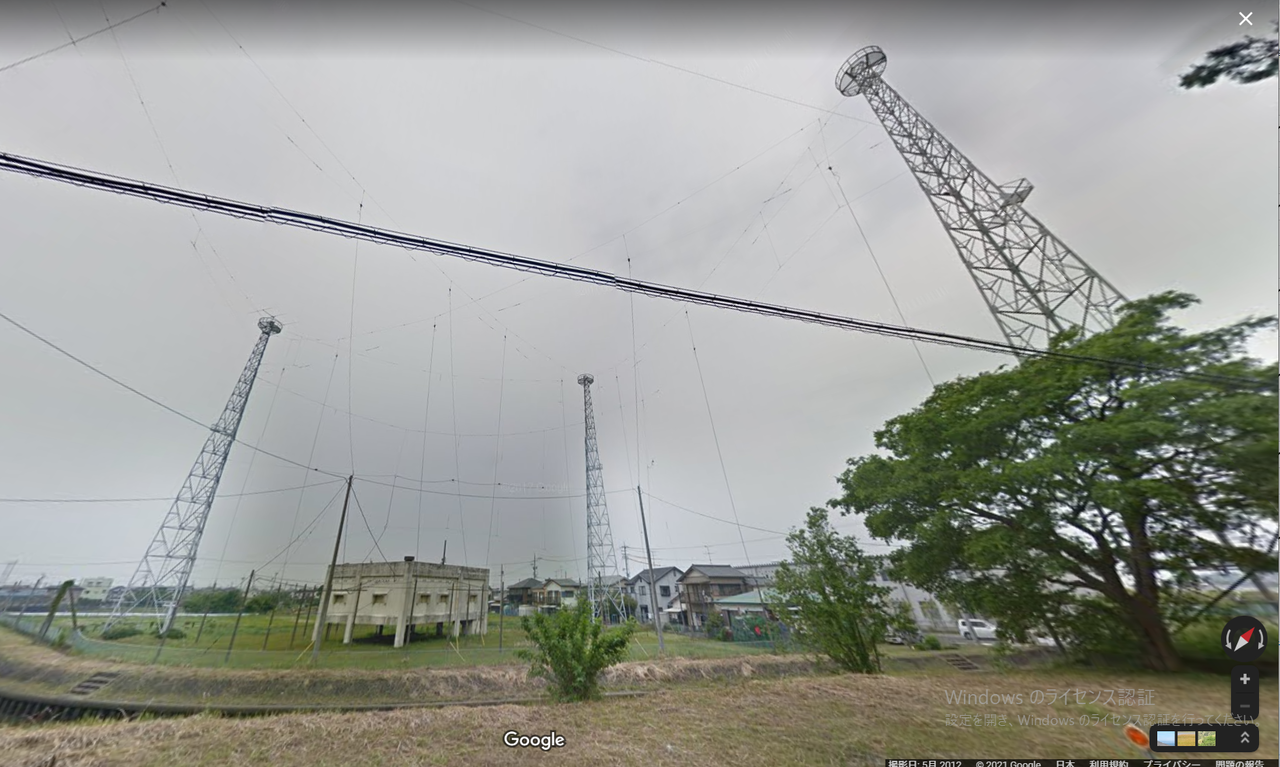

送信所施設の概要　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

212


場　　所　焼津市田尻2630－4　北緯 34度49分44秒　東経138度20分16秒

敷地面積　1982平方メートル

建物面積　鉄筋コンクリート高床式　158平方メートル

通信鉄塔　4基　40ｍ

２．装置内容　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

No.1　送信機電信・短波　出力1ＫＷ
No.2　送信機電信・電話・中短波・短波出力1ＫＷ／200Ｗ
No.3　送信機電信・電話・中短波・短波出力400Ｗ／200Ｗ
No.4　送信機電信・短波出力1ＫＷ
No.5　送信機電信・短波出力1ＫＷ
No.6　送信機電信・電話・中短波・短波出力1ＫＷ／200Ｗ
タブレット空中線3方向15条
垂直タブレット電話用2条
八木アンテナ電信用　16、22ＭＨz
3素子
接地空中線Ｔ型、逆Ｌ型各1条
27ＭHｚ　垂直空中線送信・受信各1条
送受信所連絡有線ケーブル各100Ｐ－600ｍ4条
商用電源（主）3相　220Ｖ　（補）単相　100Ｖ
予備電源ディーゼル発電機　35ＫＶＡ　220Ｖ

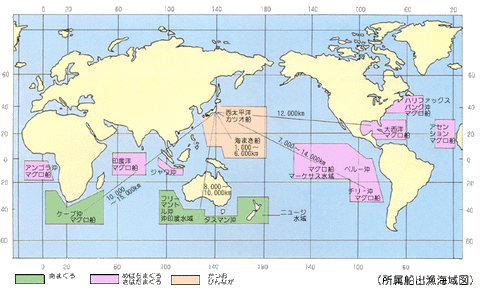

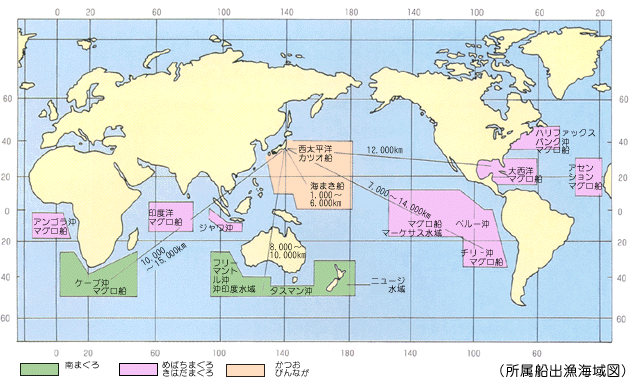

　　出漁海域　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

118　　

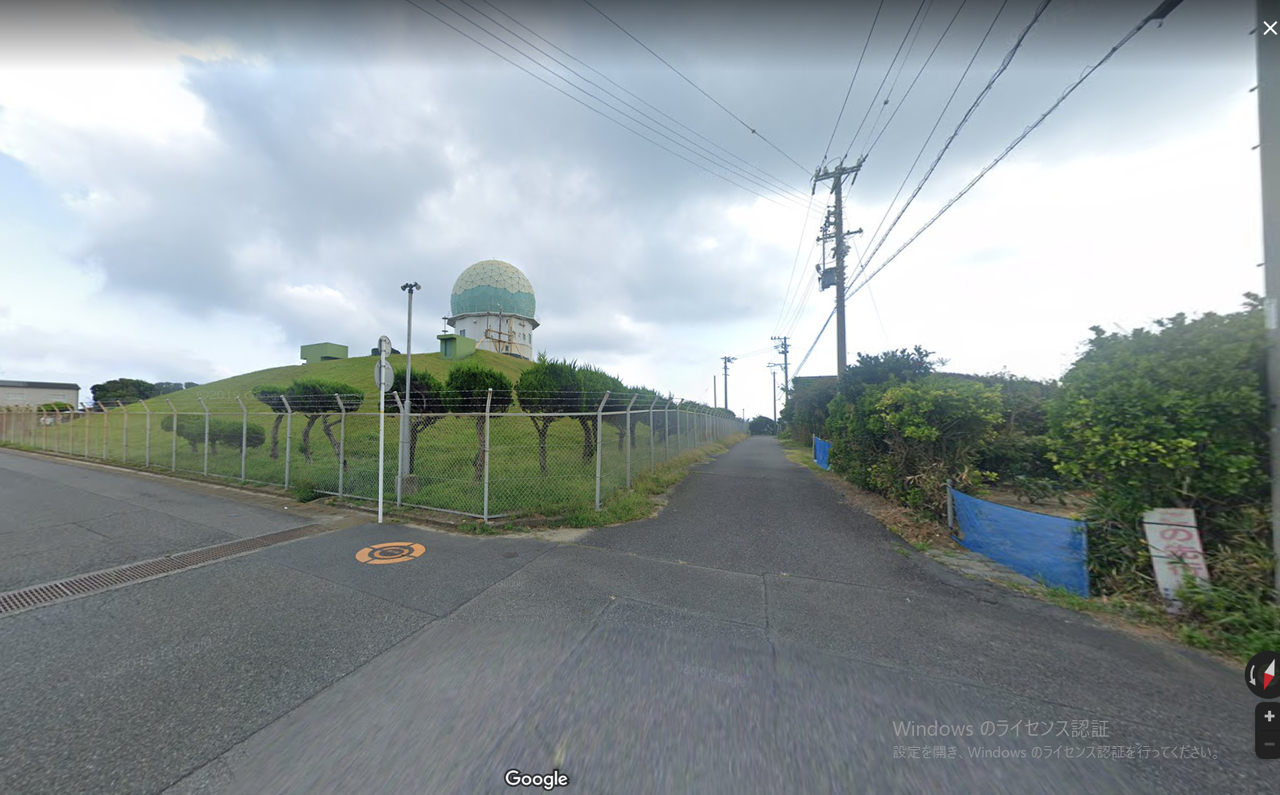

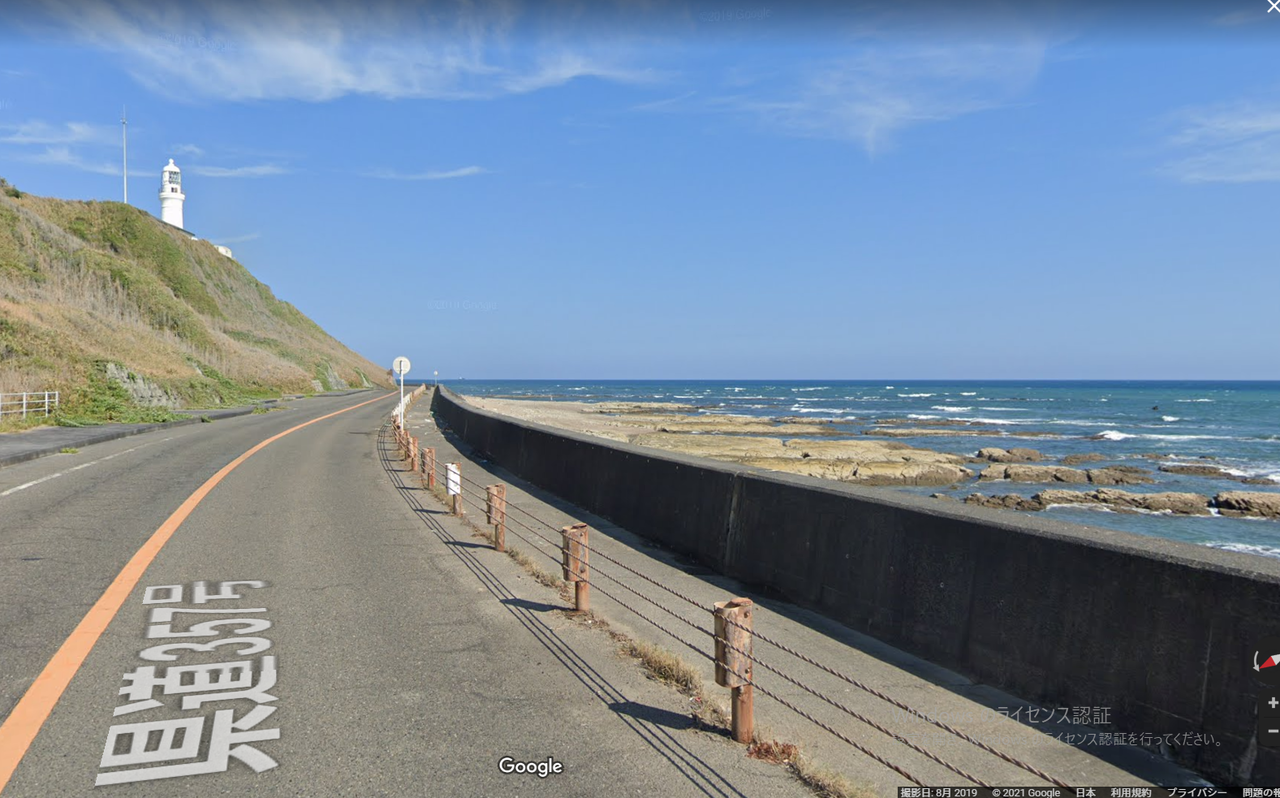

航空自衛隊御前崎分屯基地　JASDF


ポツンとアンテナが

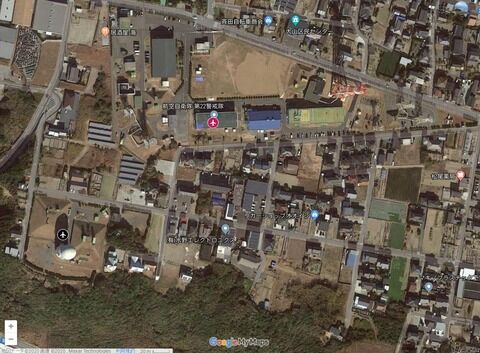

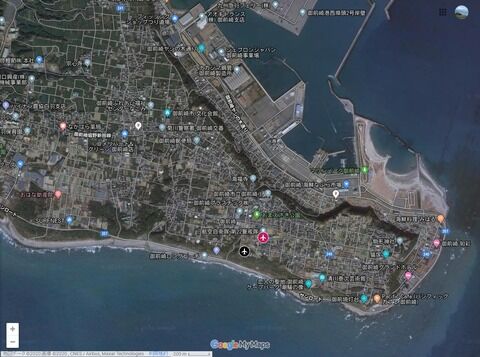

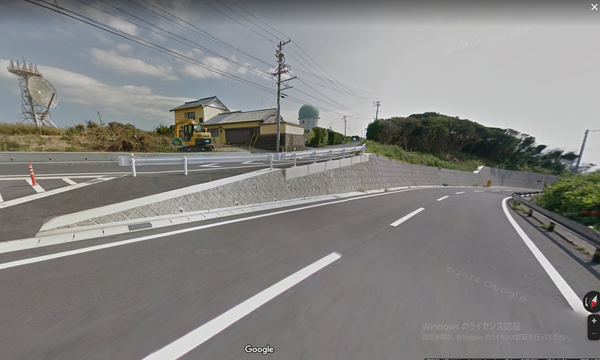

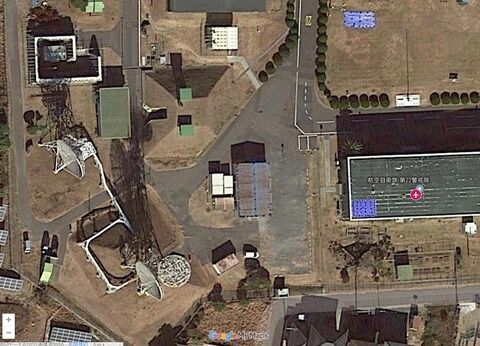

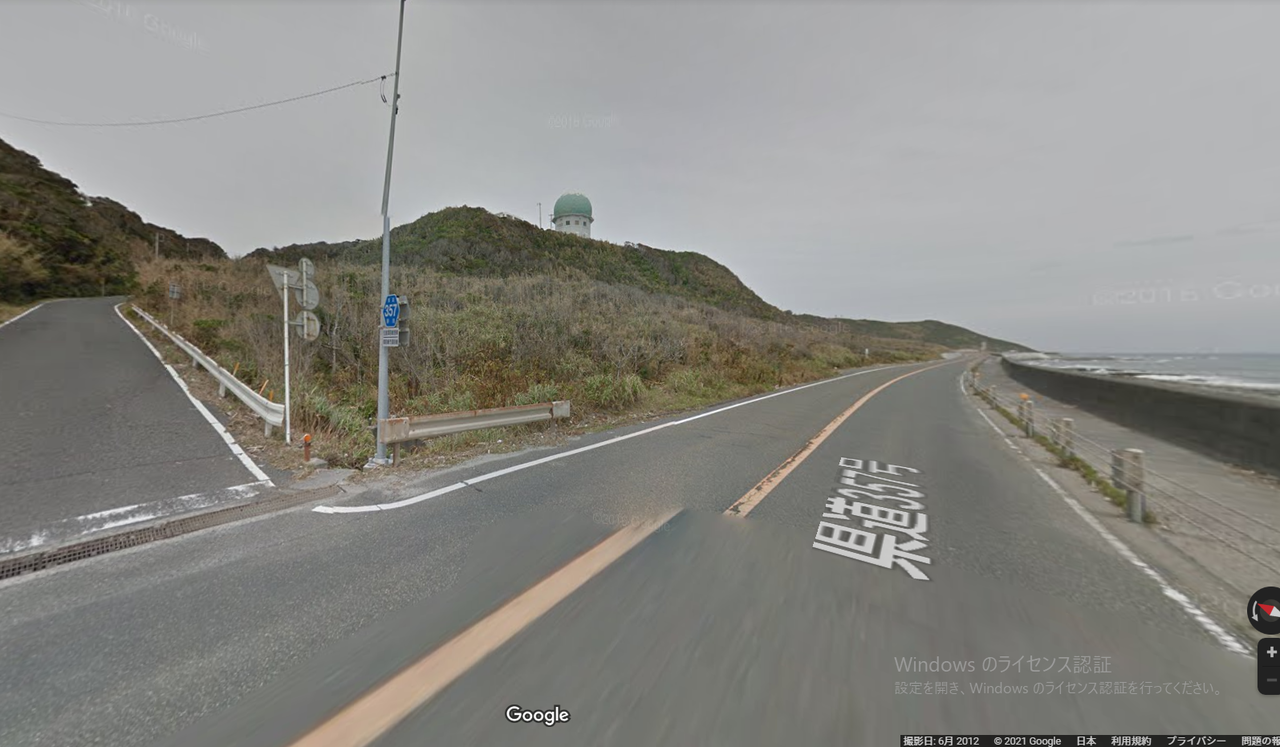

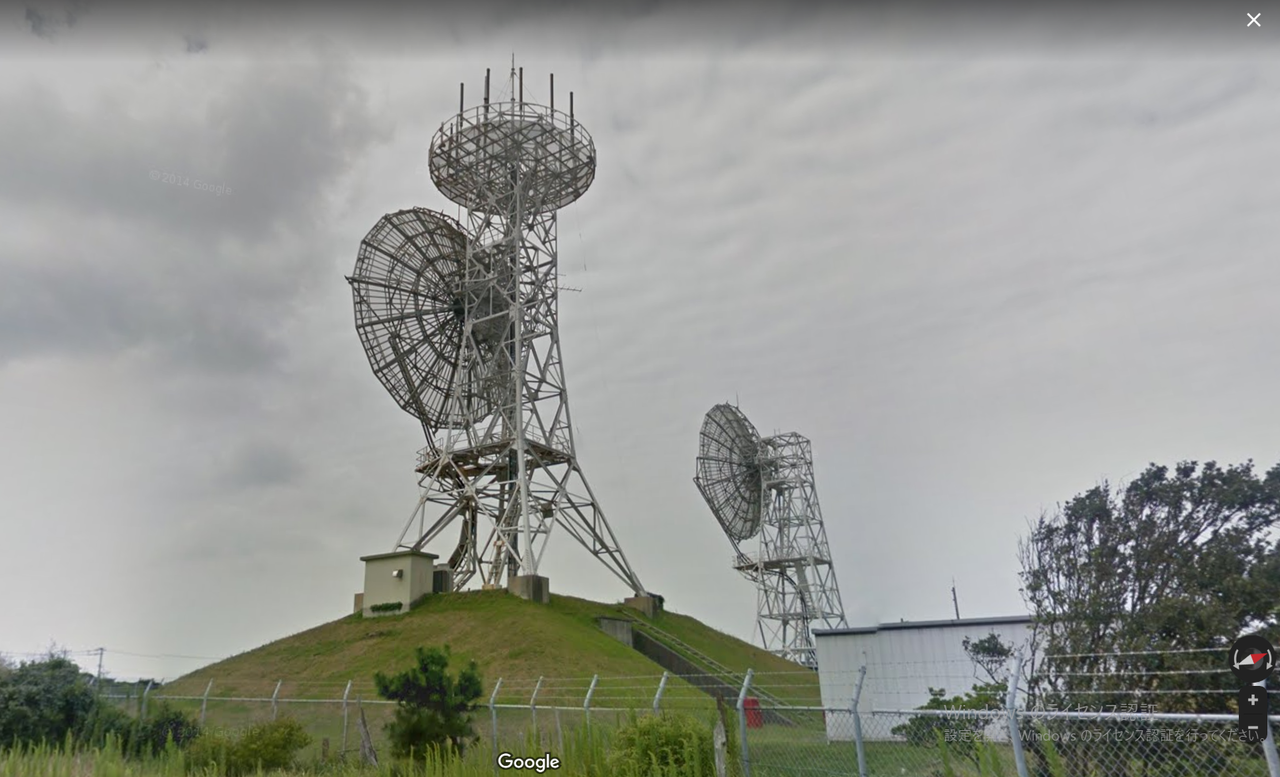

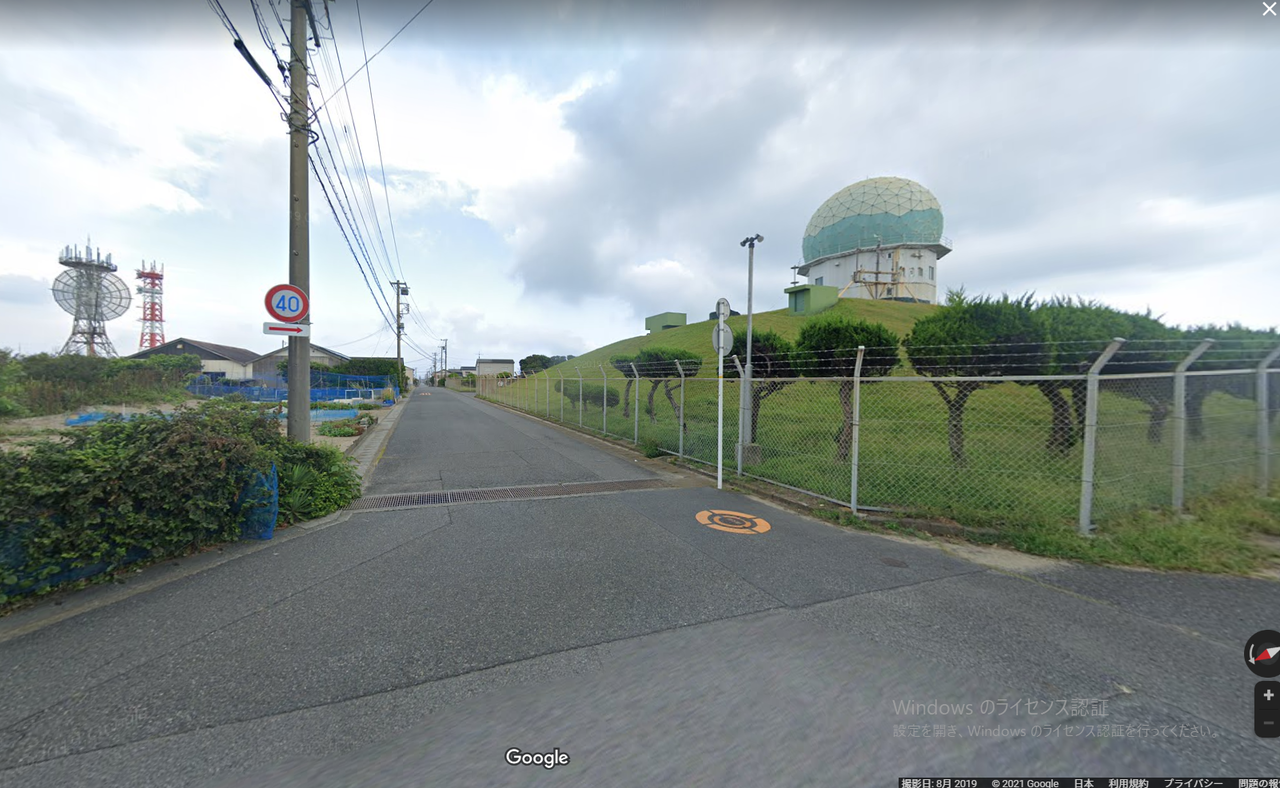

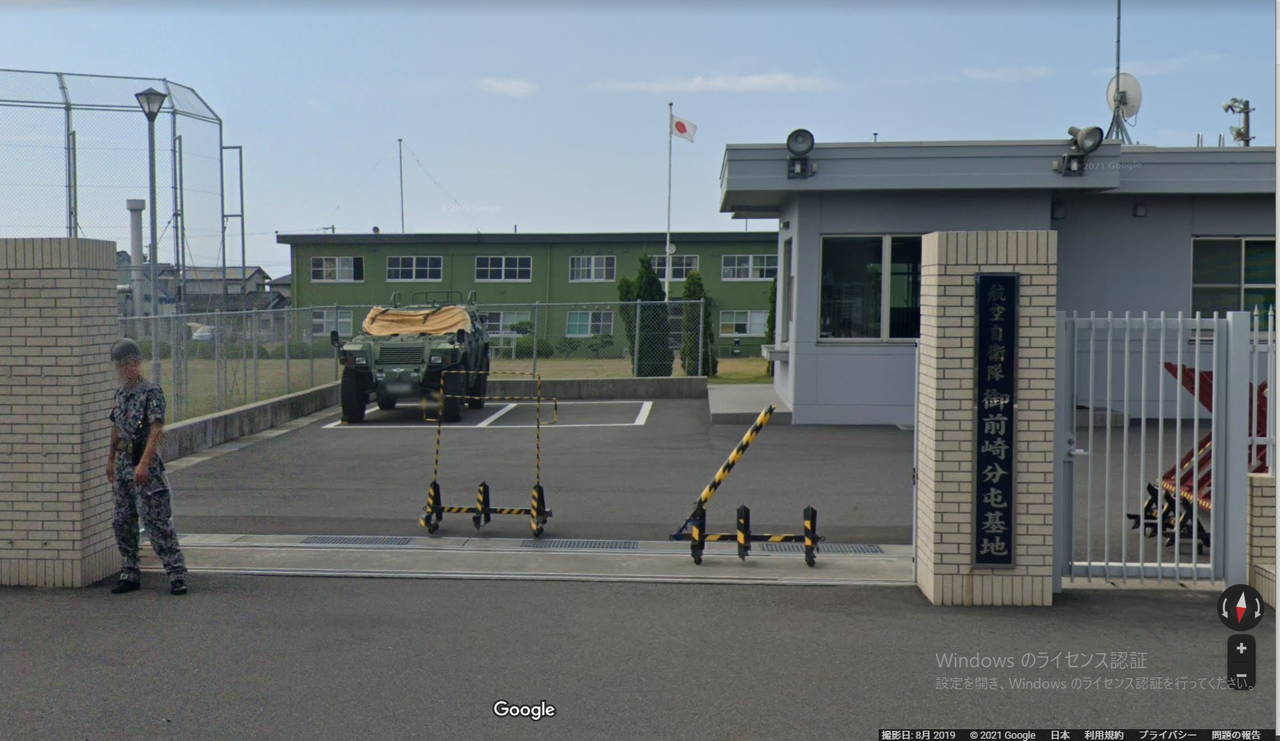

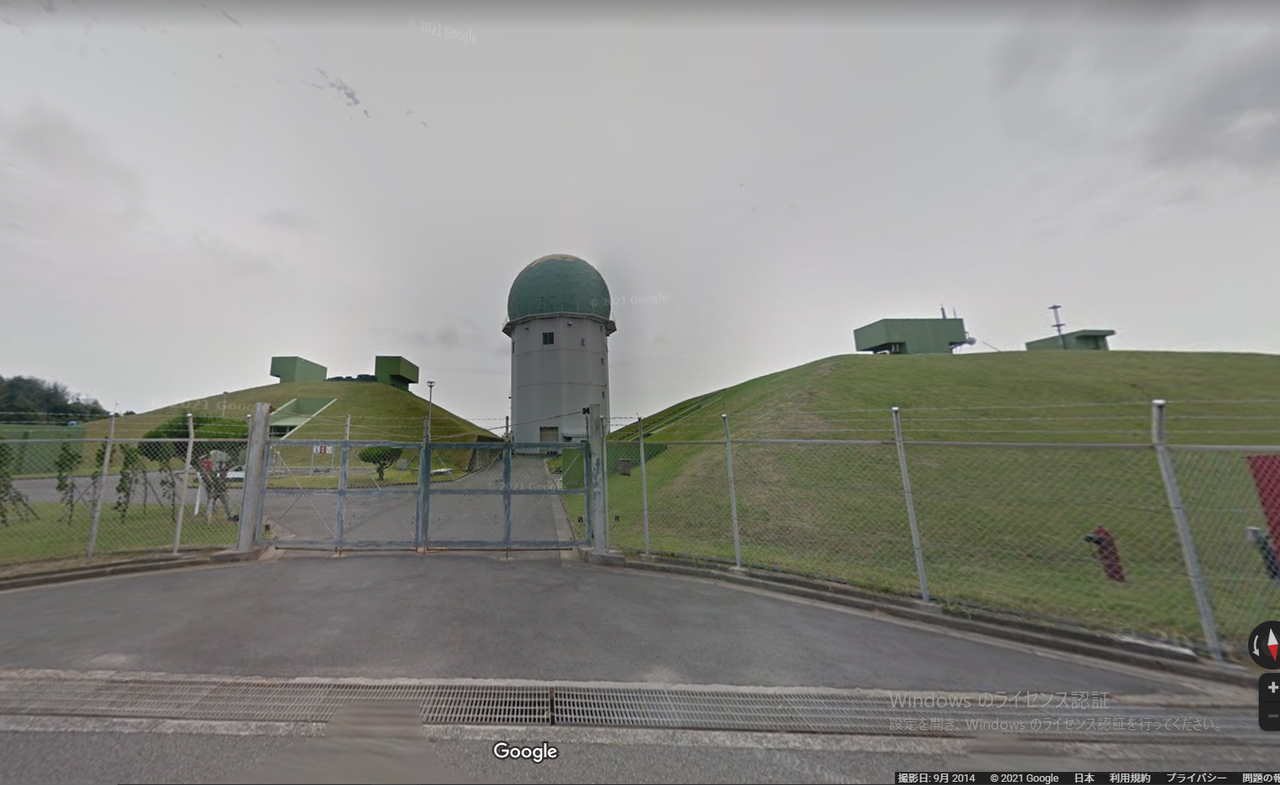

御前崎分屯基地（おまえざきぶんとんきち、JASDF Omaezaki Sub Base）とは
静岡県御前崎市御前崎2825-1に所在し、第22警戒隊が配置されている
航空自衛隊入間基地の分屯基地である。J/FPS-2レーダーが運用されている。
分屯基地司令は、第22警戒隊長が兼務。

150
151
152
153
154
418
417
416
415
414

412
411

423
422
421
420
419
511
512
513
514
515
516
517
518
519
521
522
523
524
525



155
156
157
158
159
160

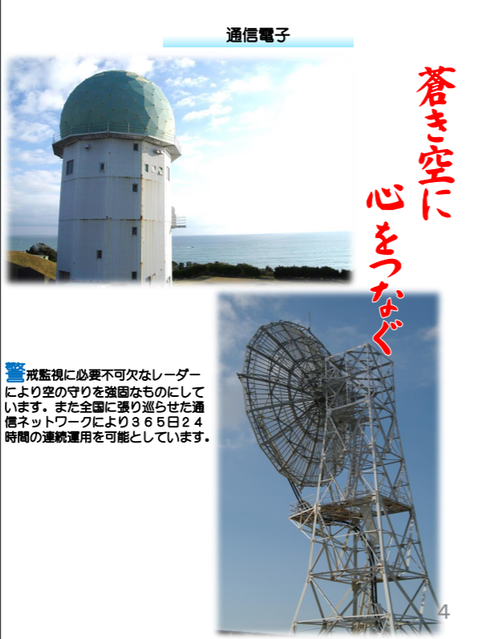

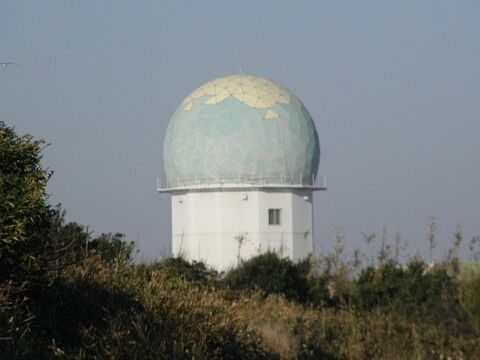

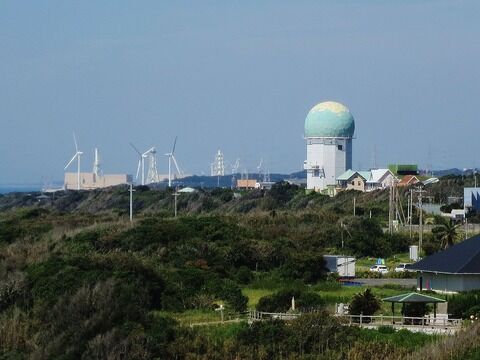

固定式三次元レーダー

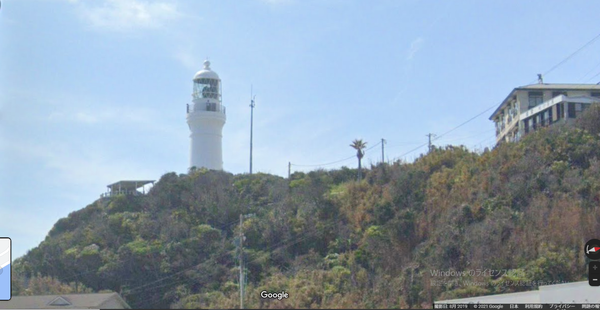

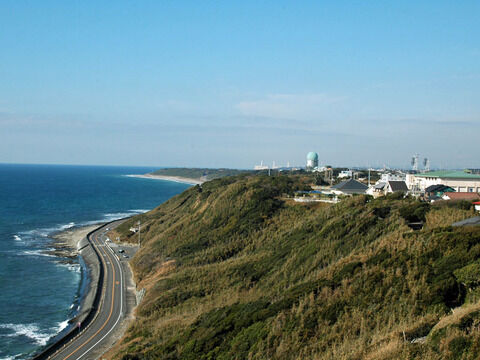

J/FPS-2/2AHamaoka NPP and Omaezaki Wind Power Station Phase 1 view from Omaezaki Lighthouse.jpg11箇所日本電気製 固定式パッシブ・フェーズド・アレイ・レーダー。1980年運用開始。
空中線装置、送受信装置、信号処理装置、表示装置によって構成される
261

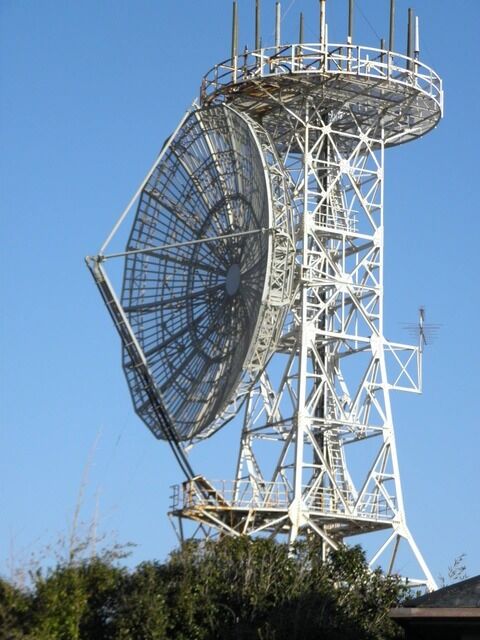

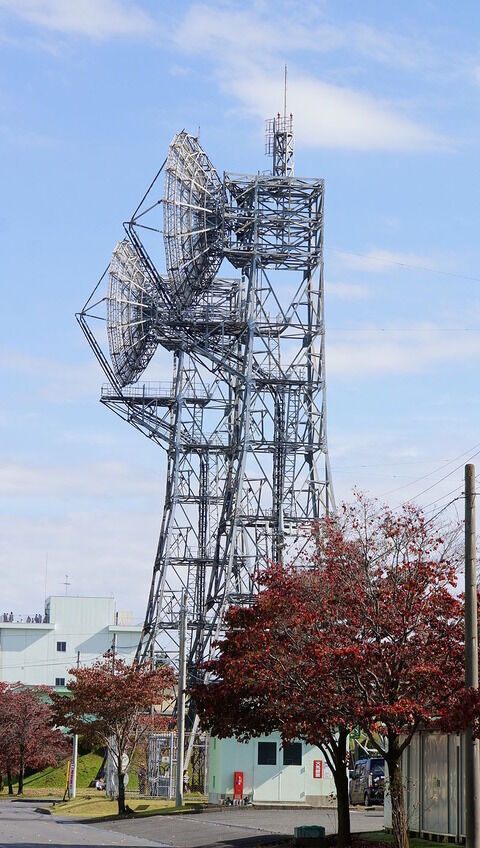

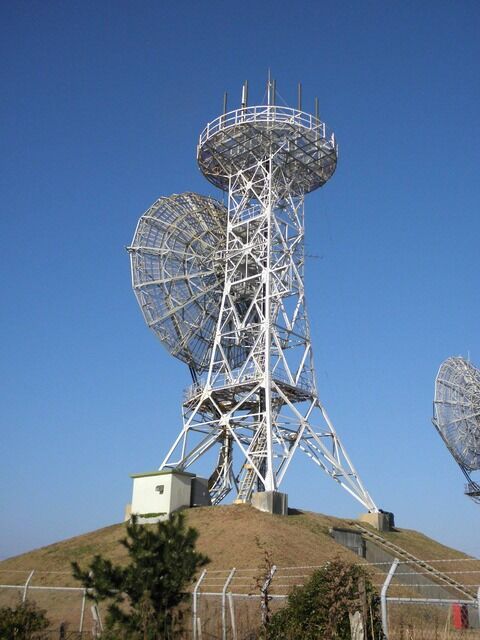

多重通信装置 (OH) J/FRQ-503JASDF JFRQ-503(FRQ-8) at Iruma Air Base 20141103.JPG航空基地・レーダーサイト間等の通信に使用される、デジタル多重通信方式の見通し外通信装置。日本電気製。
262




米海兵隊　沼津海浜訓練場

沼津今沢基地
沼津に米軍の基地があるって知っていますか？

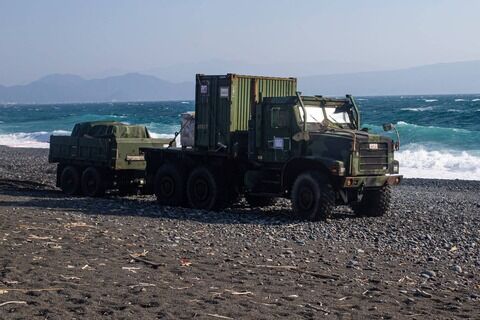

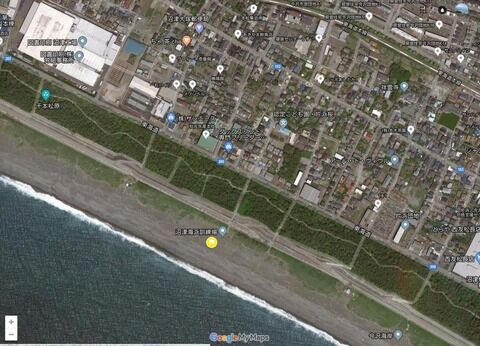

沼津市は総延長４７キロメートルの長い海岸線を持つ市です。西側の海岸線には千本松原が広がっています。その西側旧片浜村今沢地区に、開設以来５０年を越えた米軍今沢基地がありま基地　沼津海浜訓練場－海岸から県道（旧国道１号線）までの進入路を含む陸上施設）（約２,８ヘクタール沼津乗下船及び積込積下訓練場－波打ち際から海上一帯（約１３５８ヘクタール）

165
170

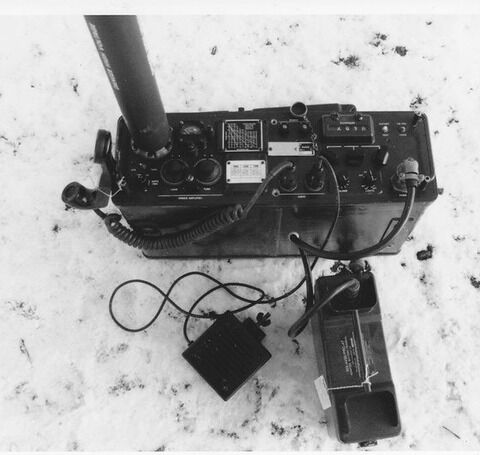

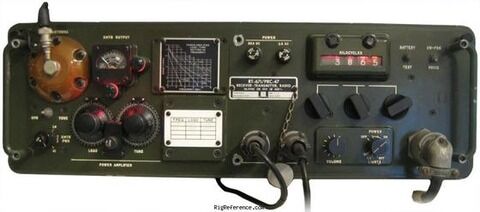

ＡＮ／ＰＲＣ－４７

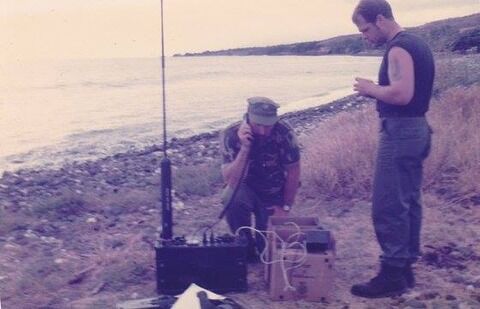

昔はこの静岡県・沼津市の今沢海岸に沖縄から海兵隊が上陸用舟艇で御殿場のキャンプ富士まで米軍の憲兵が交通整理して戦車など車両が行進してました・・１週間まえから今沢海岸に米兵がＰＲＣ－４７を設営して沖縄の基地と短波で交信してたのを覗きにいきました
ＡＮ／ＰＲＣ－４７　２ＭＨｚ～１２ＭＨｚ（　１ＫＨｚステップ　）ＳＳＢ　ＵＳＢのみ　　１００Ｗ　　電源はなんと水銀ＢＡＴＴでした　この電池のジャンクが高く売れました・・なんたつて銀ですから
171
172
173
174
175
176
177
177
178

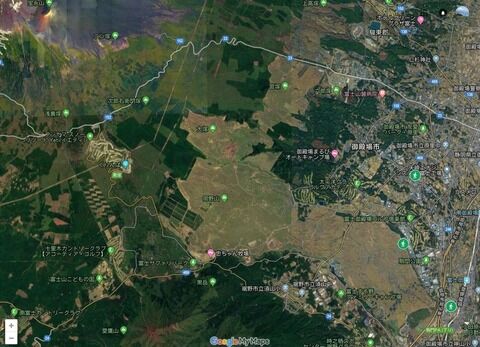

東富士演習場
166

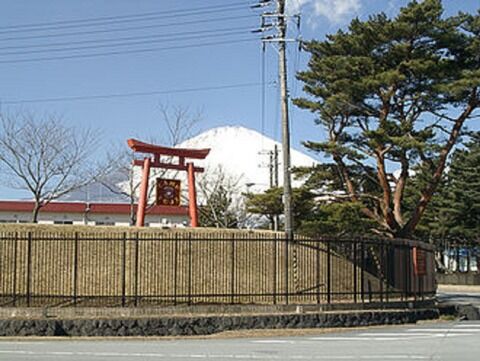

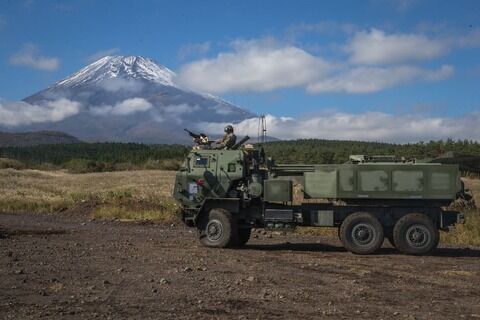

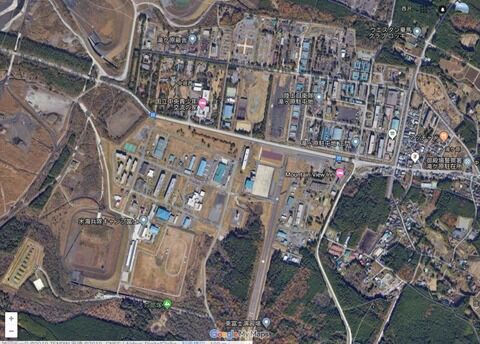

米海兵隊キャンプ富士
陸上自衛隊　滝が原駐屯地
167
180
181
182
184
183

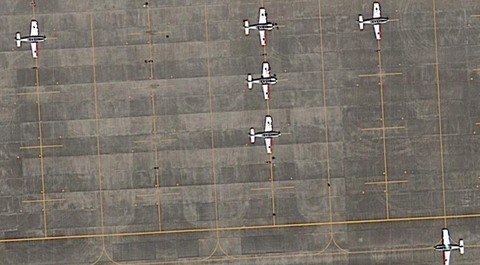

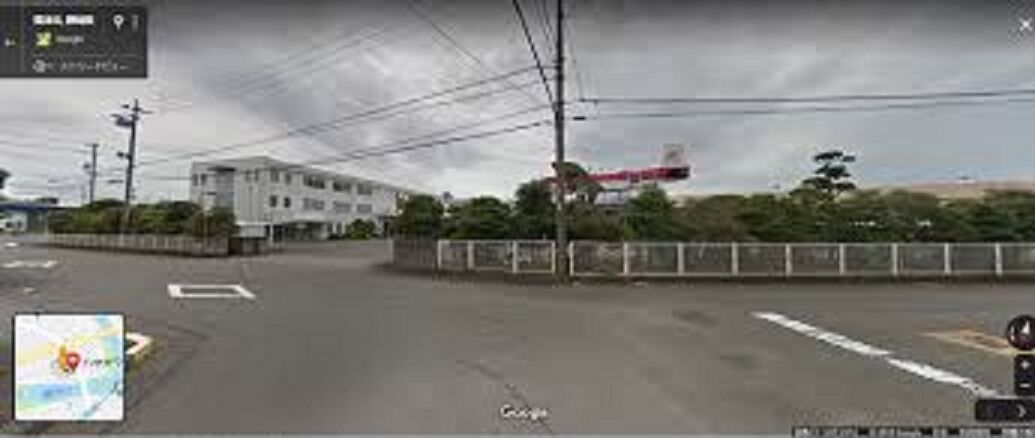

航空自衛隊　静浜基地
静浜基地 は、第11飛行教育団等が配置されている航空自衛隊の基地である。
基地司令は、第11飛行教育団司令が兼務。 所在地：静岡県焼津市上小杉1602
基地名の由来は旧志太郡静浜村の地域にあることから
404
405
406
407
408
409
402
401
400
410


航空自衛隊浜松基地（はままつきち、JASDF Hamamatsu Airbase）

静岡県浜松市西区西山町無番地にある航空自衛隊の基地。以前は浜松飛行場を中心に
南・北の基地が併設されていたが、現在は統合されて一つの基地になっている。

基地司令は、第1航空団司令が兼務。

301
302
300

【エアーパーク】航空自衛隊 浜松基地 広報館

303


静岡県浜松市　『喫茶飛行場』静岡県浜松市西区入野町4702-16

304
223
326
329
333
334
335
336
337
338
339
340
347
348
349
353
354
360

356
360
363
372
373





【YZF-R25】秘密基地みたいな喫茶店を発見！！休憩にちょうどいい場所！










































焼津ICから高草山へ




焼津ICから高草山へ　つずき







粟が岳(静岡県掛川市）ハイキング2019年6月　茶文字の山




ハセガワプラモデルfeat.やいづTV





プラモデルのハセガワさんへ飛行機乗りに行ってきま～す！





[オルガンライフ]プラモデルのハセガワの飛行機に乗ってみた
焼津YouTube Clubの力で実現 F 104J T 3



























第47回静岡空襲犠牲者日米合同慰霊祭





74th Anniversary of Pearl Harbor Day Blackened Canteen Ceremony





Blackened Canteen ceremony honors fallen spirits at Pearl Harbor





Blackened Canteen Ceremony marks annual act of healing





Blackened Canteen Ceremony





VHFの歌　マイクロ波無線通信





津軽の塔～石崎無線中継所～





NTT語り部シリーズ「温故知新」①モールス通信士は語る





NTT語り部シリーズ「温故知新」③移動体通信研究者は語る





地域を支え、災害に備える無線設備





NTTグループ歴史映像　― 1950年～ ―





NTTグループ歴史映像　― 1970年～ ―





NTTグループ歴史映像　― 2011年～ ―





NTT技術史料館ツアー映像「イントロダクション」





NTT技術史料館ツアー映像「歴史をたどるコース」





NTT技術史料館ツアー映像「技術をさぐるコース」





鈴鹿学園　頌歌






電電公社 鈴鹿学園寮歌





電電公社歌





鈴鹿海軍航空基地の資料

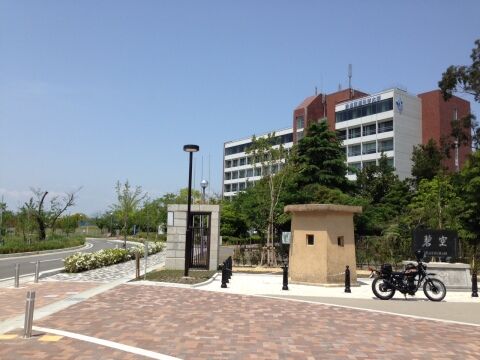

鈴鹿海軍航空隊跡 所在地は鈴鹿市南玉垣町（現在ＮＴＴ研修センター正門）（近鉄白子駅より徒歩３０分） ※現在は桜の森公園・鈴鹿医療科学大学白子キャンパス内にあります。
１９３８年、偵察飛行兵を養成する練習航空隊として鈴鹿海軍航空隊がこの地に開隊し ました。１７歳と２２歳前後の若者がこの航空隊で約半年間の飛行訓練を受け、各実践航 空隊に配属され、アジア・太平洋戦争へとかり出されていきました。戦争末期にはこの航 空隊は閉鎖され、「第一鈴鹿海軍航空基地」として改編され、同時に練習機「白菊」を特攻 機とする「若菊隊」が結成され、日々、特攻訓練がおこなわれ、沖縄戦の特攻隊員として 出撃した人も少なくありません。 戦後は鈴鹿電気通信学園の校舎となり、兵舎や格納庫などほとんどの建物が残されてい ました。戦争映画や映画「埋もれ木」のロケ地にも使用されました。しかし８０年代より 次々と建物は建て替えられ、全国的にも貴重な３棟の格納庫も２０１１年に取り壊されて しまいました。現在は移築された正門と番兵塔、モニュメントなどが桜の森公園内に「戦 争遺産」として残されています。
