自衛隊 レーダーサイト
レーダーサイト
ガメラレーダーサイト
左から
航空自衛隊 浜松基地
航空自衛隊 第22警戒隊
航空自衛隊 静浜基地
米海兵隊 沼津海浜訓練場
上より
陸上自衛隊 北富士駐屯地
陸上自衛隊 北富士演習場
陸上自衛隊 東富士演習場(滝が原駐屯地)(小山 富士学校)
(米軍第Ⅲ海兵師団キャンプ富士)
陸上自衛隊 板妻駐屯地
陸上自衛隊 駒門駐屯地
米海兵隊 沼津海浜訓練場
米海兵隊 沼津海浜訓練場

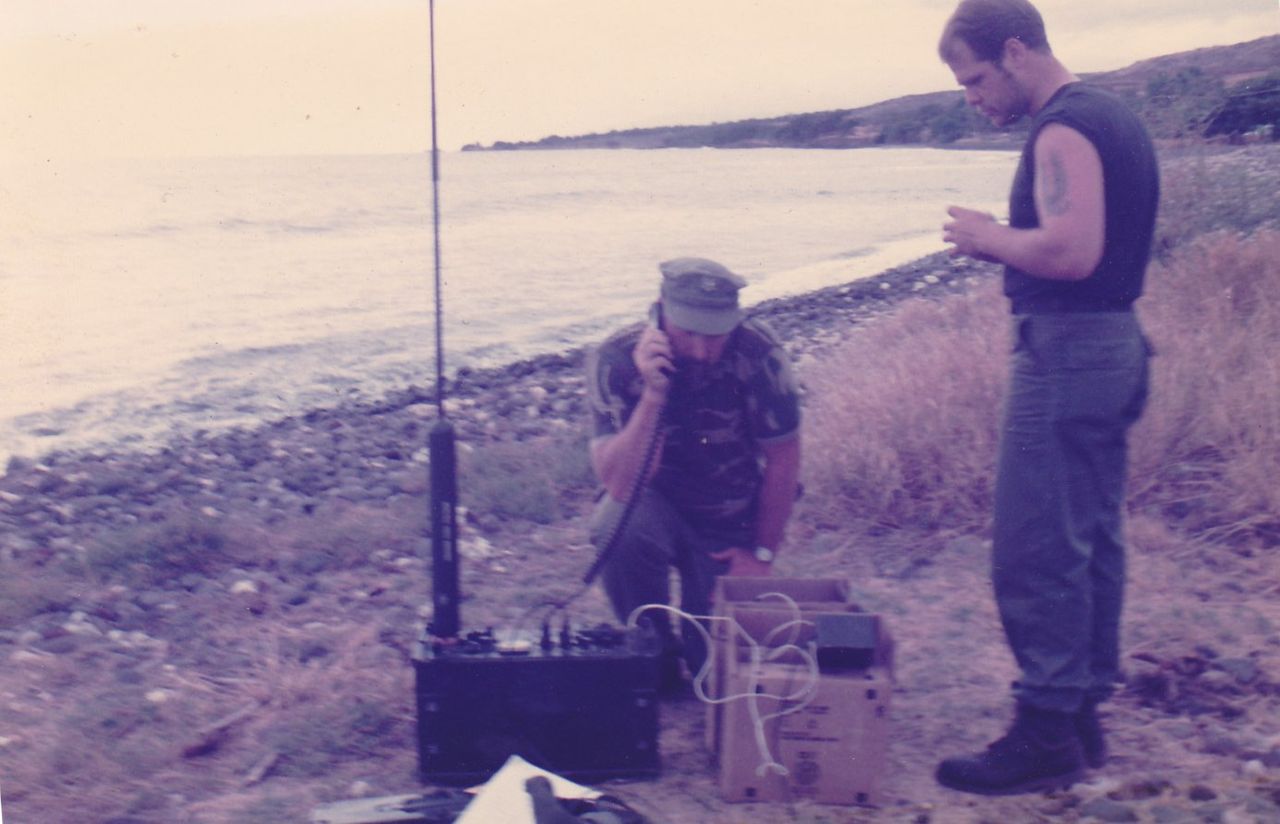

昔はこの今沢海岸に沖縄から海兵隊が上陸用舟艇で御殿場のキャンプ富士まで米軍の憲兵が交通整理して戦車など車両が行進してました・・1週間まえから今沢海岸に米兵がPRC-47を設営して沖縄の基地と短波で交信してたのを覗きにいきました

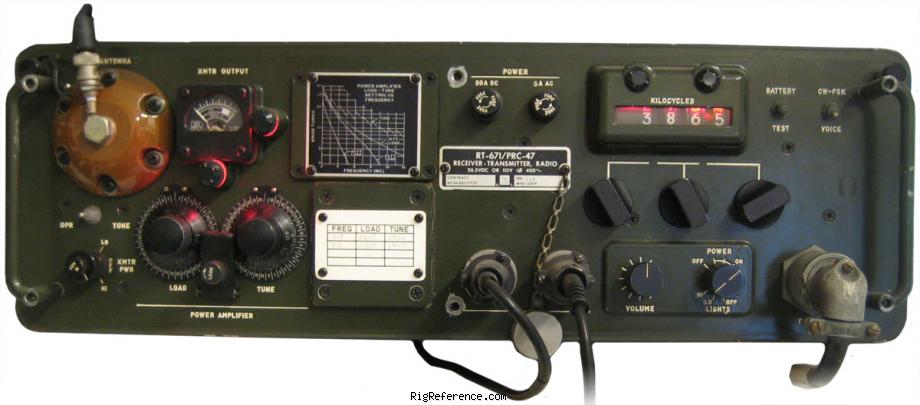

AN/PRC-47 2MHz~12MHz( 1KHzステップ )SSB USBのみ 100W 電源はなんと水銀BATTでした この電池のジャンクが高く売れました・・なんたつて銀ですから

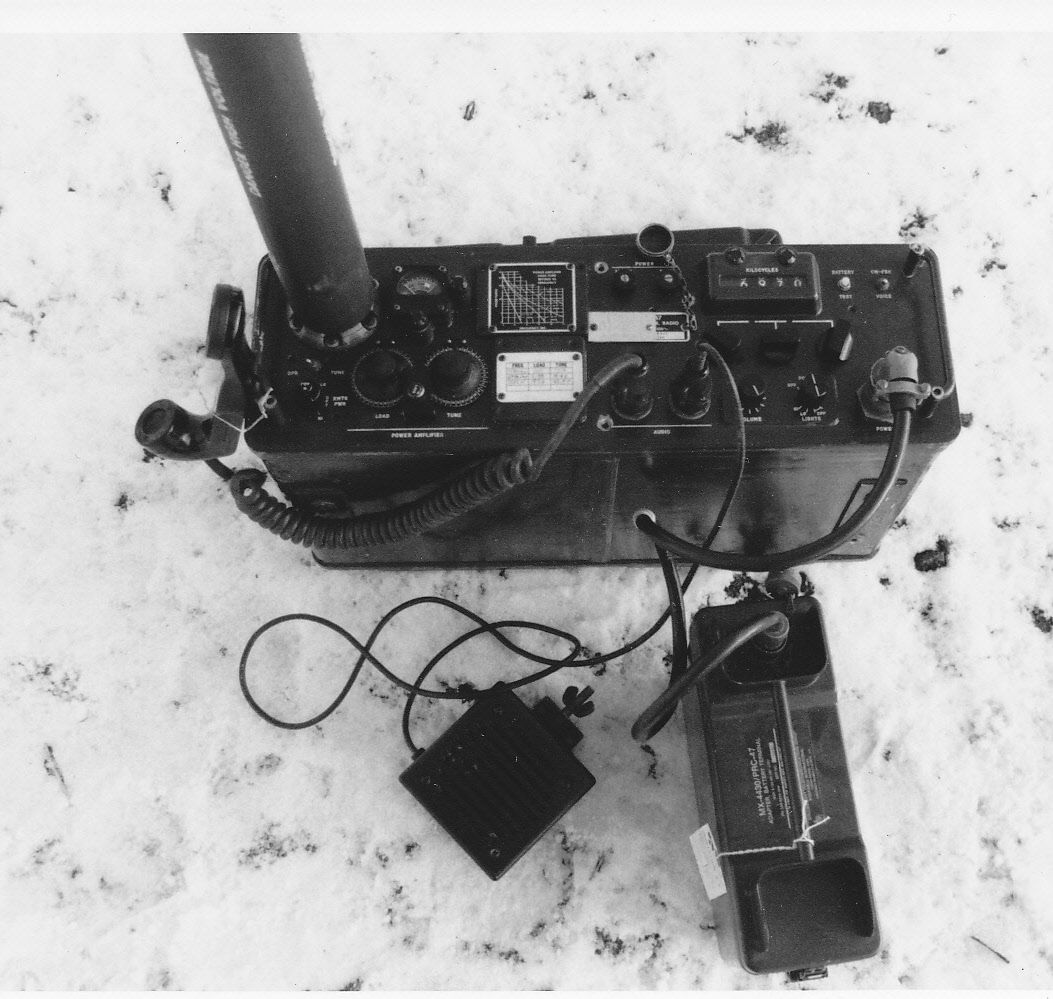

AN/PRC-47 2MHz~12MHz( 1KHzステップ )SSB USBのみ 100W・・・4台保有してましたが・・

レーダーサイト
ガメラレーダーサイト
航空自衛隊加茂分屯基地、男鹿半島

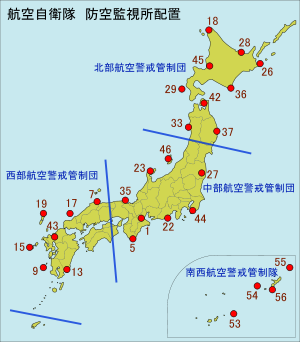

日本のレーダーサイト
専守防衛を国是とする日本においては、いかにして奇襲に対処できるかが重要な命題であり、そのためにレーダーサイトの必要性が高まっている。航空自衛隊のレーダーサイト(航空警戒管制部隊)は、以下の通りである。レーダーサイトは、山頂又は海岸沿いといった僻地に設置されることが多く、航空救難団ヘリコプター空輸隊が三沢・入間・春日・那覇に配備されており、CH-47J大型輸送ヘリが、特に離島等のレーダーサイトへの物資補給などを行っているが、近年の交通網等の発達によりレーダーサイトも都市部へのアクセスは容易となっている。隊員を輸送するため民生品のマイクロバスなどをサイト用人員輸送車として配備している。
幹部の兵器管制官と空曹・空士の警戒管制員が配置されているが、主に要撃戦闘機との交信は無線機等を遠隔操作し、DCと呼ばれる防空司令所で行われている。日本のレーダーサイトには、警戒監視を行う監視小隊、レーダー・通信機器の整備・管理を行う通信電子小隊や、基地の施設管理や炊事・警備を行う業務小隊等が編成されており、常に配置に就いている。重要影響事態が突発的に発生した場合に備え、宮古島などの一部のレーダーサイトには、平素から外国の軍隊が使用中の電波を傍受・分析するための設備として「地上電波測定装置」が併設され、稼働している。現に、航空自衛隊の地上電波測定装置は、大韓航空機撃墜事件の真相解明に活躍したことがある。
北部航空方面隊 北部航空警戒管制団
稚内 第18警戒隊 - J/FPS-2(地上電波測定装置併設)
網走 第28警戒隊 - J/FPS-4
根室 第26警戒隊 - J/FPS-2A(地上電波測定装置併設)
当別 第45警戒群 - J/FPS-3改
襟裳 第36警戒隊 - J/FPS-20S・J/FPS-6S
大湊 第42警戒群 - J/FPS-5B
山田 第37警戒隊 - J/FPS-2
加茂 第33警戒隊 - J/FPS-3改
奥尻島 第29警戒隊 - J/FPS-4(地上電波測定装置併設)
中部航空方面隊 中部航空警戒管制団
大滝根山 第27警戒群 - J/FPS-3改
佐渡 第46警戒隊 - J/FPS-5B
峯岡山 第44警戒隊 - J/FPS-4
輪島 第23警戒群 - J/FPS-3改
御前崎 第22警戒隊 - J/FPS-2
経ヶ岬 第35警戒隊 - J/FPS-3改
笠取山 第1警戒群 - J/FPS-3A改
串本 第5警戒隊 - J/FPS-20S・J/FPS-6S
西部航空方面隊 西部航空警戒管制団
高尾山 第7警戒隊 - J/FPS-4
見島 第17警戒隊 - J/FPS-2(J/FPS-7へ更新予定)
海栗島 第19警戒隊 - J/FPS-2(J/FPS-7へ更新予定)
脊振山 第43警戒群 - J/FPS-3A改(地上電波測定装置「J/FLR-4」併設)
福江島 第15警戒隊 - J/FPS-4(地上電波測定装置「J/FLR-4A」併設)
下甑島 第9警戒隊 - J/FPS-5A
高畑山 第13警戒群 - J/FPS-7
南西航空混成団 南西航空警戒管制隊
沖永良部島 第55警戒隊 - J/FPS-7
久米島 第54警戒隊 - J/FPS-4
与座岳 第56警戒群 - J/FPS-5C
宮古島 第53警戒隊 - J/FPS-2(地上電波測定装置「J/FLR-4A
稚内 第18警戒隊 - J/FPS-2(地上電波測定装置併設)
網走 第28警戒隊 - J/FPS-4
根室 第26警戒隊 - J/FPS-2A(地上電波測定装置併設)
当別 第45警戒群 - J/FPS-3改
襟裳 第36警戒隊 - J/FPS-20S・J/FPS-6S
大湊 第42警戒群 - J/FPS-5B
山田 第37警戒隊 - J/FPS-2
加茂 第33警戒隊 - J/FPS-3改
奥尻島 第29警戒隊 - J/FPS-4(地上電波測定装置併設)
中部航空方面隊 中部航空警戒管制団
大滝根山 第27警戒群 - J/FPS-3改
佐渡 第46警戒隊 - J/FPS-5B
峯岡山 第44警戒隊 - J/FPS-4
輪島 第23警戒群 - J/FPS-3改
御前崎 第22警戒隊 - J/FPS-2
経ヶ岬 第35警戒隊 - J/FPS-3改
笠取山 第1警戒群 - J/FPS-3A改
串本 第5警戒隊 - J/FPS-20S・J/FPS-6S
西部航空方面隊 西部航空警戒管制団
高尾山 第7警戒隊 - J/FPS-4
見島 第17警戒隊 - J/FPS-2(J/FPS-7へ更新予定)
海栗島 第19警戒隊 - J/FPS-2(J/FPS-7へ更新予定)
脊振山 第43警戒群 - J/FPS-3A改(地上電波測定装置「J/FLR-4」併設)
福江島 第15警戒隊 - J/FPS-4(地上電波測定装置「J/FLR-4A」併設)
下甑島 第9警戒隊 - J/FPS-5A
高畑山 第13警戒群 - J/FPS-7
南西航空混成団 南西航空警戒管制隊
沖永良部島 第55警戒隊 - J/FPS-7
久米島 第54警戒隊 - J/FPS-4
与座岳 第56警戒群 - J/FPS-5C
宮古島 第53警戒隊 - J/FPS-2(地上電波測定装置「J/FLR-4A

・北部航空方面隊 HEAD WORK
124.9000
・中部航空方面隊 OFF SIDE
124.9000
133.9000
・西部航空方面隊 DIALECT
133.9000
・南西航空混成団 RODE RICK
133.9000
*防空識別圏内を飛行するVFRの航空機で
事前調整と違う飛行を行う場合。
自衛隊訓練空域を飛行するVFRの航空機
は各レーダーサイトに通報する。
*佐渡島以北の日本海側及び伊豆半島以北
の太平洋側を飛行する際は124.9000MHz
を使用する。

左から
航空自衛隊 浜松基地
航空自衛隊 第22警戒隊
航空自衛隊 静浜基地
米海兵隊 沼津海浜訓練場

上より
陸上自衛隊 北富士駐屯地
陸上自衛隊 北富士演習場
陸上自衛隊 東富士演習場(滝が原駐屯地)(小山 富士学校)
(米軍第Ⅲ海兵師団キャンプ富士)
陸上自衛隊 板妻駐屯地
陸上自衛隊 駒門駐屯地
米海兵隊 沼津海浜訓練場

米海兵隊 沼津海浜訓練場

昔はこの今沢海岸に沖縄から海兵隊が上陸用舟艇で御殿場のキャンプ富士まで米軍の憲兵が交通整理して戦車など車両が行進してました・・1週間まえから今沢海岸に米兵がPRC-47を設営して沖縄の基地と短波で交信してたのを覗きにいきました

AN/PRC-47 2MHz~12MHz( 1KHzステップ )SSB USBのみ 100W 電源はなんと水銀BATTでした この電池のジャンクが高く売れました・・なんたつて銀ですから

AN/PRC-47 2MHz~12MHz( 1KHzステップ )SSB USBのみ 100W・・・4台保有してましたが・・
