2021年09月

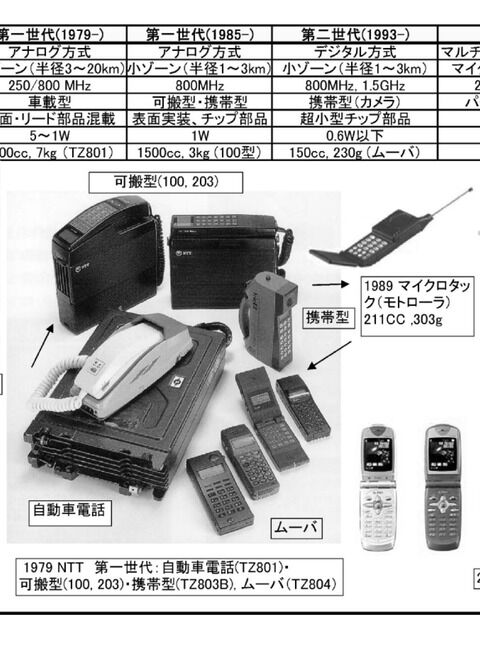

800MHz帯の自動車電話への妨害波被害の話
・昔昔まだ日本に自動車電話がなかつた時代に東京・大阪でサービス開始して名古屋にも導入され立ち上げに参加したときの話ですがいまは小学生でももっている携帯電話ですが当時は政治家か医者か893親分しか持てない時代でして故障受付もやつてましたが893親分からよく苦情があがりあの場所にいくと必ず切れると・・最初は電波伝搬で波長の関係でウンヌンといつてましたが・・毎日苦情あり電測もつてその地点にいきましたが電波は正常に受かりましたが・よくよく聞くとある日のある時間になるとか必ず切れるとのこと・1ケ月ほど探索してたらやはりある時間に妨害波が出ているの確認して・探索したらあるキャラメル工場から妨害波が・工場に訪ねたらなんと800MHzの高周波ウエルダーでキャラメルのインゴトを溶かしていて稼動日と時間は決まるているとのこと800MHzの高周波ウエルダーはこの時点では法律で禁止になつている件を説明して工場は検討するとの回答であつたが・すこしたつて妨害波がなくなつた・機械を変えたかなと理解してましたが私が行きつけの無線機ジャンク屋の親父へ800MHzでこんな妨害があつた話をしたところ・ジャンク屋の親父がえええ~それおれが治したとのこと・・どうしたんだと聞くと800MHz帯以外の高周波ウルダーで試験したがキャラメルのインゴットが溶けないでしうがないので800MHzの周波数をNTTの使つてない周波数に動かしたんだとのこと・・チャンチャン
・・・昔昔のお話でした
1954年に日本電信電話公社電気通信研究所によってアナログ携帯電話の系譜につながる移動電話システムの研究が開始された[1]。研究所無線課の岩井文彦、森永隆廣が中心となってシステムの開発が行われた。1961年には手動交換式の自動電話システムが誕生した[1]。1966年には全自動交換方式、ハンドオーバー可能な本格的な自動車電話方式の開発に着手。1967年には全自動交換方式に改良した、16無線チャネルを使ってのハンドオーバーを可能とした世界初の本格的な民間用自動車電話として開発を完了した[1]。しかし、当時使用可能であった400MHz帯では帯域が狭く加入者容量が十分でないとの判断で、民間用としてはサービスが見送られ、1970年に都市災害対策用の持ち運び式の電話システムとして東京23区に導入された[1]。その後、より広い帯域を確保するために800MHz帯が開発され、民間用としては世界で初めて1979年12月3日に本格的な自動車電話サービスが開始された[1]。
収容可能移動局を増やすため、一つの基地局あたりのカバー範囲を半径数km程度にする電波の利用効率の良い小ゾーン方式とし、帯域の広い800MHz帯を使用し、ハンドオーバーを可能にしたものである。
当時機器類はすべて電電公社からのレンタル品であり、保証金20万円のほか、月額基本料3万円、通話料が6秒で10円と、非常に高額であった。このため、当初は大手企業の社長など経営幹部の社用車に設置され、後部座席に座る幹部と本社の緊急ビジネス連絡用に使用された。

444



722
723
724
725
726
727
728
729
557


60MHz帯の妨害の話
昔昔・・日本にまだ自動車電話や携帯電話のない時代に災害時に市町村が孤立したときに通信を確保するために60MHz帯で孤立防止用無線を構築したときのお話ですこのシステムは山上のマイクロ無線中継所より僻地の市町村を60MHzで結び交換台で手動接続し救援要請に備える回線でしたが開通してすぐ交換台のおばさんから苦情が多発頻繁に交換台のランプが付くがだれも出ないとのことで私に話しがきた・・私はアマチュア無線をやつているのですぎピントきました・・そうですEスポですね・・その話を交換台のおばちゃんに・・・ロシアのテレビ電波が混信するんですよ・・といつてもホラ扱いする始末でしたが・・・ある日にロシア語が聞こえたとのことで納得していただけましたが・・その孤立防止用無線も自動車電話や携帯電話が出来たため廃止されましたが・・その後に3.11などで携帯基地の【脆弱性】が暴露され通信孤立が多発したしだいです・・この孤立防止用無線がまだ生きていればと悔まれます・・・昔昔のお話です


312


昔昔にわが社で使っていた
市町村孤立防止用無線電話 TZ-60
まだ日本に自動車電話も携帯電話もない時代に
山間僻地で電話が不通になり通信孤立を防止するため山上無線中継所より
僻地の警察や役場に配備した無線機でした
60MHz帯で1Wでポータブルタイプでした自動車電話や携帯電話の
普及でサービスは廃止されましたが・・これが残っていたら3.11も活躍したでしょう
松下製と東洋通信機製

936
932
933
934
935


311

114





5GHzマイクロ回線の妨害電波の話
・昔昔のお話しです・・昔NTTのマイクロ回線は2GHz・4GHz・6GHz・11GHz・21GHzなどをつかいTV伝送や公衆回線を中継してましたが新たに5GHzを導入しようと東名阪ルートに回線を構築しましたがいざ開通となつて電源をいれたら妨害波で使えない状況でしたその発生元はなんと防衛庁の航空自衛隊のASRレーダーでしたASRレーダー周波数は2610MHz付近だとおもつていましたがその2倍高調波がNTTの5GHz回線に妨害をあたえていたんですね・・さっそく航空自衛隊にスプリアスがあるから調整せよと談判したところ自衛隊いわくスプリアスは電波法の基準以内で問題ないとのこと・でもNTT側では強力に受かっていると抗議したが自衛隊いわく基本波の60db以下だから問題ないとのこと・では基本波の電力は?100KWだと~~だめだコリャ!!・・らちあかなのでフィルターを自衛隊レーダーにつけてくれと談判したところNTTが作って無償供与ならいいとのこと早速に島田理化に作らせ納入して試験したら問題は解決とおもったら2~3日したら自衛隊からフィルターが焼け落ちたとのこと!!えええ~~島田理化はフィルターを導波管内にクサビ状に作りフランジは半田付けで作ってましてこのフランジが高温になり半田が溶けてフィルターごと導波管から落ちたとのこと・・恐ろしい!!・・島田理化に今度は半田付けでなく溶接で作らせ一件落着でした・・・昔昔のお話しでした

313

633



400MHz帯 都市災害用無線への妨害電波の話
40.68MHzの高周波ウエルダー機器の被害体験
昔昔まだ自動車電話や携帯電話の無い時代に将来の自動車電話にしよと開発した400MHz帯で開局しよとしたが郵政の許可がでずそのシィステムは都市災害用無線として大臣や官僚や市町村の機関(警察・消防)に配布され運用されました当時私が勤務していた静岡県東部地区にも100台ほど配備され工事すすめましたが基地局の受信機が各チャンネルがスキャンスするごとく妨害をうけていまして私の相談がありました私すぐ思いあたりましたそうです軍用無線をやつている人なら40MHz帯でブーン・ブーンとゆう妨害波をしかも周波数が変動してるやつです・・たぶんこの10倍波と気ずき電測を車に積み探索に赴きました・・妨害電波のその町は漁師町でしたたぶん干物を高周波ウエルダーで乾燥しててるかなと思い査察しましたが該当なかつたんですが我々が狭い漁師町で探索しているの噂になり・・とうとう犯人らしき人から連絡が・・なんとサンダル業者でした・・高周波ウエルダーで接着に使ってたんですね無免許でしかも電磁シイールドなしで妨害波でぱなしでした・・・昔昔のお話でした


災害時応急復旧用無線電話機  TZ-41
まだ日本に自動車電話や携帯電話が存在しない時代に
NTTの前進の電電公社で開発したポータブル自動車電話でしたが
郵政省の許可がでず都市災害用として官公庁に配備した無線機です
一応ポータブル型で無線機本体と電源の2トランクタイプでした
400MHz帯で5Wでサービスしてましたが そのご800MHz帯
の自動車電話が開発されこの小型が携帯電話になりこのTZ-41は
廃止されました


314
315
316
317




150MHzの船舶電話のお話
昔昔・・自動車電話や携帯電話も無い時代もちろん衛星電話もありません時代に船舶との通信は短波をもちいての電報が主であつたが電話をするサービスを1959年(昭和34年)3月1日サービス開始しましたNTTの関連会社だった日本船舶通信が無線機を取り付けサービスイン時に開通試験でNTTの職員が船に赴き試験開通してまして私も漁船や商船に赴きました当時は150MHz帯で運用して日本沿岸から約50Kmをカバーして基地局は2B94で40Wだしてまして交換台接続で国内に同時通話可能でしたA圏とB圏の繰り返しゾーンが日本に決められ船の方でいまどの圏内にいるか選択して使うようになつてましたそのごフェリーなどに自動公衆電話をつけるようになり私もその開通に立会いました 私が夜勤のときにNTTの窓口(夜間受付の電報)に無線機を抱えた漁船の船長がきていまから駿河湾から相模湾をこえ東京湾までいきたいが無線がこの内航船舶電話しかなく不安で航海できないので修理してくれとのこと・・無線機は日本船舶通信がやつているがもう夜なので人いないと帰ってもらったが・・いまでも無事に東京湾まで着いたかと心配でした・・あと下田で新たに基地局が開局して開通試験時に圏内で切れるとゆうことで海上保安庁の巡視艇に協力をえて石廊崎おきを航行して調査しましたがやはり圏内で切れました・・後日検討したら確認試験に時報117を接続して確認してましてこの時報117は10分たつと自動に切れることがわかり・・一同大笑いでした・・チャンチャン
内航船舶電話はそのご150MHzから250MHzになり現在は衛星通信に変わりました
昔昔のお話しでした
船舶電話(せんぱくでんわ)とは、船舶に搭載の電話機により海上からの電話を行う移動体通信である。陸上の海岸局(基地局)を使用した公衆交換電話網と接続されたものである。
日本では、衛星電話に移行したり、海上での携帯電話・第三者無線の使用が解禁されたため、2003年(平成15年)以降専用のシステムが存在しない。なお、船舶電話から110番通報した場合は、海上保安庁に接続されていた。
日本国内であると、衛星電話の1つである、ワイドスターなどが、現在主流で利用されている。
手動交換方式船舶電話
日本電信電話公社の関連会社だった日本船舶通信(のちのドコモ・センツウ。現在はドコモ・モバイルに合併)によって1959年(昭和34年)3月1日サービス開始、1986年(昭和61年)3月サービス停止。手動交換方式であり、周波数変調で150MHz帯を使用していた。150MHz帯以外にも140MHz帯や250MHz帯(東京港湾内のみ)使用されていた時期がある。
手動交換式船舶電話のトラフィック(トラヒック)の増大により、自動方式に使用予定の250MHz帯を利用した。暫定手動方式と呼ばれる方式が一時期利用され、1986年(昭和61年)3月にすべて自動交換方式船舶電話に置き換えられた。

自動交換方式船舶電話
通信中に海岸局を切り替えるハンドオーバー可能な、自動交換方式のものである。音声通信は周波数変調、制御は帯域内トーン信号で行われていた。
船舶は自動車と比べ移動速度が遅いためハンドオーバーは自動化されていなかった。
音声通信は秘話回路で処理した後に周波数変調を行い、ダイヤルは特殊送出タイミングのDTMF制御で行う。
着信や発信時、回線切断などの回線制御は低周波信号で行われていた(帯域内トーン信号)。
まれに口笛やバックノイズで誤動作(回線誤切断)する事もあり、FAXを利用するには船側、着信側に特殊な変換装置が必要であった。
船舶の電話番号の前に、海域ごとの海域番号を付け課金制御を行っていた。
周波数は、海岸局 253.0375 - 273.7875MHz・船舶局(移動局)268.0375 - 268.7875MHzを25kHz間隔で使用していた。
1979年(昭和54年)3月27日サービス開始、1993年(平成5年)9月30日サービス停止。
防衛省ではほぼ同様の自営システムを現在も使用している。
新方式船舶電話
自動車電話と中継網を統合し、通信制御方式を統一したもの。音声通信は周波数変調、制御はモデムによるデジタル信号で行われていた(帯域外デジタル制御)。
その頃の自動車電話と同じく、距離によって030と040の市外局番を付け課金制御を行っていた。
周波数は、基地局側 271.175 - 274.975MHz・移動機側 262.175 - 265.975MHzを12.5kHz間隔で使用していた。現在この周波数は公共デジタル通信用(消防・救急用)として使われている



721


412
413
414


内航船舶電話
日本沿岸を航行する船舶が公衆通信を行うため、陸上に設置した海岸局と船舶に設置した移動機との間で行う内航船舶電話(沿岸無線電話)は、昭和28年に導入されましたが、平成8年には船舶地球局とN-STAR衛星との間で行われる衛星通信システムサービスの開始により終了しました。
昭和28年(1953) NTTが150MHzによる、50海里内の沿岸を航行する船舶に対して公衆通信のサービスを開始
昭和54年(1979) 周波数を250MHzに変更
平成 8年(1996) N-STAR衛星のSバンド(2.6/2.5GHz) を利用し日本国内を含む、ほぼ200海里経済水域内の船舶、自動車等の移動体サービスを実施した。250MHz帯を用いた沿岸無線電話サ-ビスは終了。

921
922




N-STARシステムによる電話サービスは、沿岸無線電話に代わって平成8年3月から、日本の沿岸約200海里の海域で実施されています。
 周波数はSバンド2.5/2.6GHz帯を使用しています。
 N-STARによるサービスは、船舶電話、陸上移動電話のほか、今後は航空機電話サービスが予定されています。
N-STARの概要
姿勢安定方式 三軸制御方式
軌道位置 a号機132°E、b号機136°E
打ち上げ年月 a号機1995年8月、b号機1996年2月
客船等に取り付けられた船舶公衆電話には、このシステムが使用されています。N-STARアンテナは自動追尾方式です。


811
812
813

634


短波国際船舶電話(JBO)
昭和39年に短波を利用した国際無線電話サービス(JBO)が始まりましたが、平成15年3月31日でサービスを終了しました。
JBOが廃止された以降の海上における公衆通信は、国内通信はN-STARにより、国際通信はインマルサット衛星によりサービスが行われています

821
822

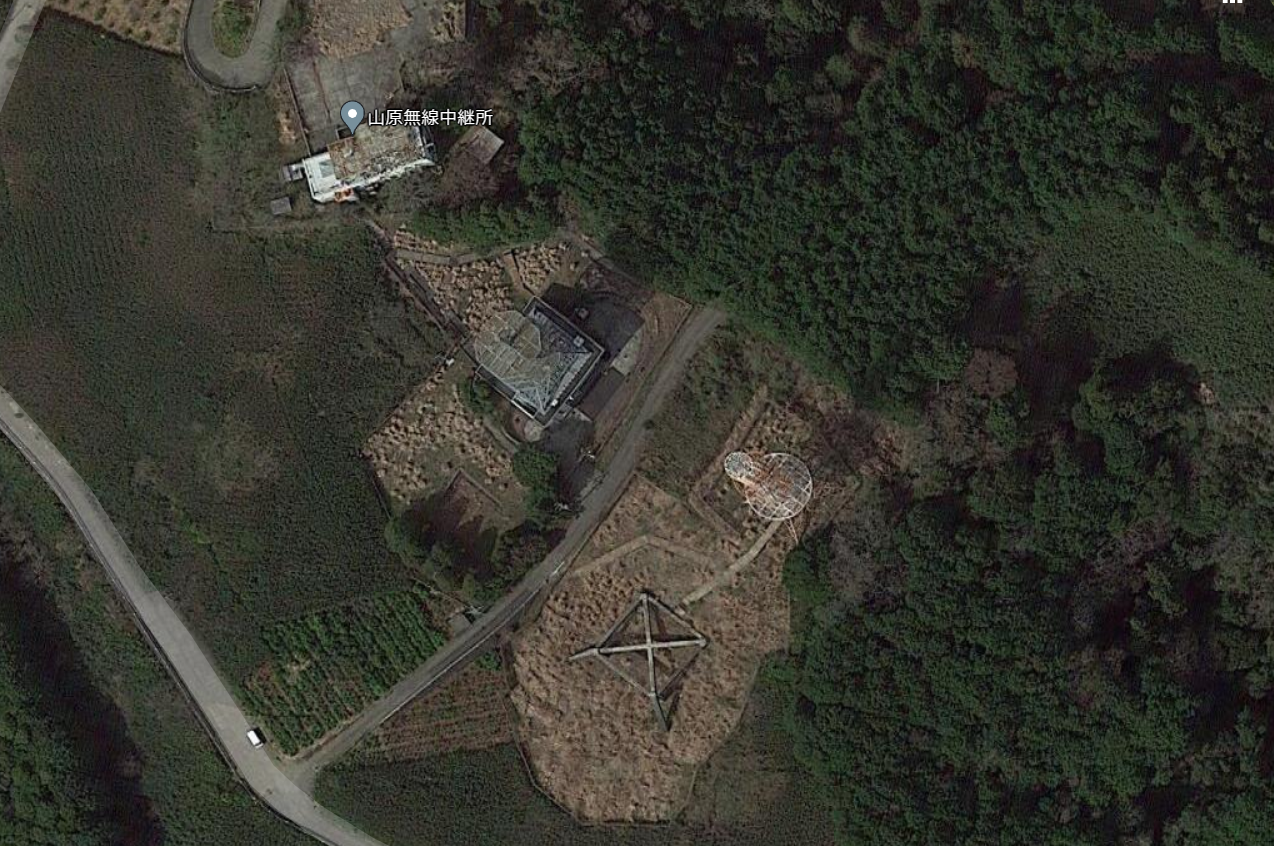

山原無線中継所
静岡市清水区にある山原無線中継所ですみかん畑とお茶畑の頂上にありますかつては内航船舶電話メッカで活躍した60m鉄塔と45m鉄塔が目立つていますかつては4GHzのTVマイクロルートの東ー名の幹線中継所で有人保守のときはロープウェイが設置されていた静岡県にTVを中継していて有人で手動切り替えしていた時代NHK総合に民法のCMを誤放送してしまつたのは私か!!いまD4局舎はDOCOMOに譲渡
60M鉄塔だけ海上保安庁のCH12,16,30でつかつているあと新聞社専用無線があるだけ

653
654
657
655
444
448
447


150MHz帯のポケベルのお話
昔昔・・・まだ日本に自動車電話や携帯電話が無い時代に通信手段の方法として無線呼び出し通称(ポケットベル)が開発され日本では1968年7月1日にサービスを開始しました150MHz帯で出力250Wでビル内や地下まで届くよう町の真ん中で高出力で出したため150MHz帯での他の業務無線(警察・消防・救急など)やテレビに妨害を与えましてその対策に悩まれるまして特にテレビの混信苦情にはトラップを作り各家庭のテレビに付け回り作業におわれましたまたポッケトベルは1ヶ月の販売をメーカーは発注してその納品検査にNTTの職員がメーカーに赴き(NEC川崎工場)で検査し振動試験や感度試験を終えたポケベルを受け入りして開通としてマトリックス基盤にダイオードピンを刺し開通しましたまた料金滞納などの通話停止(通亭)はこのダイオードピンを抜く作業などがありました当時のポケベルはまさしくベルが鳴るだけですその後に数字メッセージが送れるようになり4649とか5963とか送りましたね!その後に数字いがいに文字やメッセージが送れるようになりまた また150MHz帯の混信妨害で250MHz帯になりました そんなポケベルですが自動車電話や携帯電話が出来て2017年3月に消滅しました
昔昔のお話しでした
無線呼び出し
無線呼び出し(むせんよびだし)とは、特定の手順によって、電波で小型受信機(通信機器)に合図を送るシステムである。主に連絡を取りたい相手が持っている通信機器に情報を知らせるために用いる。
日本ではポケットベル、または略してポケベルとも呼ばれる。個人需要が高く最盛期を迎えた1990年代(平成)の流行期には若者ユーザーからは更に省略され、ベルの愛称で呼ばれた。英語ではpager(ページャー)またはbeeper(ビーパー)という。台湾ではBBCALLという。
電気通信事業者による電気通信サービス(公衆呼出し)(日本ではNTTドコモグループ及びテレメッセージ各社が提供していた。)と、特定の工場やビル内などを対象に設置されたもの(構内呼出し)がある。
警察無線や消防無線の受令機も広義の無線呼出しである。こちらは無線電話の音声を受信でき、全対象者に命令の一斉伝達が、また聴いているであろう特定の相手を名指しすることで簡単な伝言が出来る。
2017年3月以降、日本では電気通信事業者による無線呼出しサービスを、2008年10月にYOZANから会社分割した「2代目」東京テレメッセージが既存の顧客へのみ提供している。

1968年 - 1985年頃まで (黎明期)

電波法令上は、信号報知業務と呼ばれ、「信号受信設備(陸上を移動中又はその特定しない地点に停止中に使用する無線設備であつて、もつぱらその携帯者に対する単なる合図としての信号を行なうためのものをいう。)と信号報知局との間の無線通信業務」とされ、単に音響を発する為の信号を送出するだけのものだった。また、送信局は信号報知局と呼ばれた。
1978年には、加入者の増加とともにより250MHz帯のFSK変調200b/sのNTT方式のサービスが開始された。
初期の利用者の多くは、業務上で外出の多い営業職・管理職・経営者であり、電子音による呼出音が鳴るだけのため、呼び出されたら出先の公衆電話から事務所へ確認の電話を入れるという使用法だった。1978年には自動車電話がサービス開始されたが、料金が非常に高額で、ポケットベルが唯一の個人向けの移動体通信だった。
1985年頃 - 1991年頃まで(発展)
通信自由化
1985年の通信自由化により、電波法令上では、無線呼出業務と改称され、
高速化と低料金化
1986年には150MHz帯の割当ては全廃され、250MHz帯のみとなった。更に1987年に400b/s、1989年に1200b/sへと高速化が行われた。
また、電電公社のポケットベル事業は1985年成立のNTTを経て1991年にNTTドコモグループに移管された。

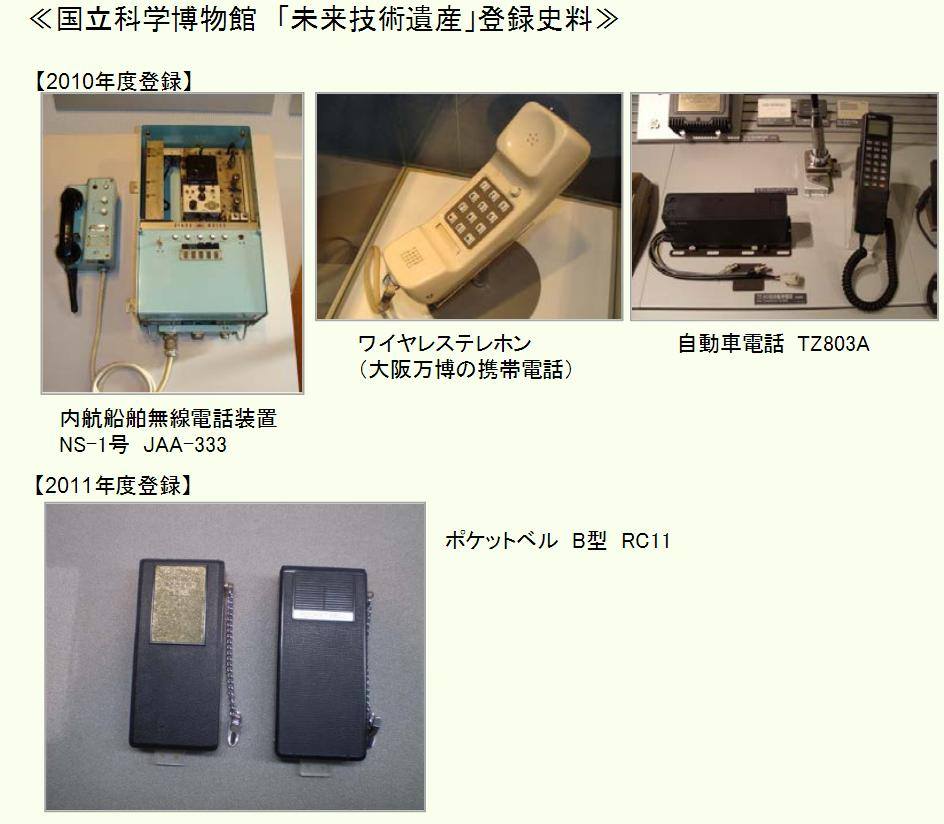

2007年には姿を消したポケベル 送信装置が「未来技術遺産」に登録
モバイル時代の先陣を切ったポケットベル。その送信装置が未来に残すべき製品として、国立科学技術館の重要科学技術史資料(未来技術遺産)に登録された。
登録された送信装置は、NTTが運営するNTT技術史料館が所蔵する3機種(TC-11形送信装置、TC-15形送信装置、CE-15形A符号化装置)だ。「どこでもつながる『ポケベル』を支えたインフラ」という点が評価された

733



511
512
514
731
732


ポケベル150MHz帯送信機TC-11
5F60R PowerAmplifier
お宝画像ありました

335
334
333
332
331




ポケベル、半世紀のサービスに幕…9月30日にサービスを終了
2019/09/29(日)
3470(さよなら)ポケベル―。「ポケットベル」の愛称で親しまれ、1990年代にブームとなった無線呼び出しサービスを、全国で唯一展開していた東京テレメッセージ(東京)が9月30日にサービスを終了する。半世紀にわたり続いたが、携帯電話に取って代わられ、通信手段としての役目を終えた東京テレメッセージは9月30日深夜から10月1日にかけてポケベル用の電波を順次止めるポケベルのサービスは、固定電話から特定の番号に電話すると、小型受信機の呼び出し音が鳴る仕組み。日本電信電話公社(現NTT)が1968年にサービスを開始した

611
612


【ポケットベル】遺影に「1141064」 あす終了、秋葉原駅そばでポケベル葬
2019/09/29(日)
「個人向け通信呼び出し」のポケットベルが今月30日でサービスを終える終了を前に、「みんなのポケベル葬」が29日、JR秋葉原駅そばであった。主催は東京都葬祭業協同組合仕事柄、急な連絡が頻繁な葬祭業者にとってポケベルは必携だったといい、お葬式は「感謝の気持ちを込めた」としている2時間半の催しには買い物客などを含め約300人が参加「1141064」(愛してるよ)と表示された「ポケベル」のパネルを遺影に見立て、訪れた人が次々と白いカーネーションを献花し、頭を下げた主催者の一人、協同組合青年部の前部長、渡辺幸次さん(31)によると、自らはスマホ世代そこで遺影のポケベルにどんな数字がふさわしいか、先輩らに尋ねてみると、「49106(至急テル=電話をして)」や「0840(オハヨー)」などが挙がり、最も多かったのが「愛してるよ」だったという。

621
622
623



711


チップ専用船 東北丸 Tohoku Maru 34843総トン・呼出符号JGRB
東北丸の無線電報取扱所(無線室)である。これまでの船舶局と違っているのは、右端にあるSSB送信機(2kW)が装備されていることである。これは遠洋船舶電話と言い、KDDのJBO(送信所:栃木県小山国際通信センター、受信所:茨城県北浦受信所)と通信する無線電話装置である。 制御卓(Control Desk)の左端は補助送信機(50W)で非常用に設置してある。その右隣2台が短波通信用全波受信機である。右端は、500kHz専用受信機(JRC NRC-104F)で中波帯の通信を傍受する。右手前のFAXは短波帯での天気図(JMH)や共同通信社(JJC)の共同通信ニュースを受信するためのものである。左手前はオートアラーム(500kHz)で遭難用の警急信号を受信する。 通常のモールス符号による通信は、制御卓中央に組み込まれている中波・短波専用電信送信機(500W)を使用する。この設備で銚子無線(JCS)や長崎無線(JOS)とよく通信したものである。今となっては、もう見ることが無い昔懐かしい無線設備ではある。現在では海事衛星(インマルサット)による通信が主力となってしまった。(山口海岸地球局経由)

911


【展示品紹介「救命艇用携帯無線電信電話装置」】
船舶の遭難時に救命艇に運び使用する通信機。モールス通信を知らない場合でも、アンテナを立て発電機を回していればSOS de JFLC22という信号が送信されたので、救助船の通信士は、すでに遭難船は船体を放棄して、救命艇から素人が送信していることを知ることができました。1983年製で、携帯といっても今の感覚ではとても大きく感じます。

912
913

11GHz帯マイクロ回線の黎明期
降雨時におけるアンテナの電波減衰について
昔昔・・・日本にまだ衛星通信も無い時代に電電公社においてのマイクロ多重回線の周波数は2GHz帯・4GHz帯・6GHz帯を用いて通信していたが回線需要の逼迫で新しい周波数を使う必要に迫り昭和40年代(1965年)に郵政省に11GHz帯の周波数申請し11GHz方式のT2-1やT2-2方式など導入した私が始めて入社し勤務した伊豆の伊東無線中継所にも初めて導入されたこのルートは熱海~丹那~伊東~天城山~下田の伊豆半島を中継する多重電話回線でした当時11GHzは反射型クライストロン11V-651/652のリぺラー直接周波数変調で500mWで4mのパラボラアンテナで約20Km中継で多重回線電話480回線を3システム合計1500回線を伝送するものでしたがいざ運用を始めると集中豪雨が降ると回線が途切れて伊豆半島が通信孤立状態が多発しました・・いまでは子供でも衛星放送(11GHz)で集中豪雨で映像が切れることは知ってますが当時はある程度は雨による電波減衰は想定してましたが降雨量がどのくらいのときに回線が切れるかと研究して回線が切れたときの降雨量を気象台にそのつど問い合わせた結果10分間降雨量が10mmをこすと回線が切れるこ事を発見して報告した記憶がありますそのことと送信出力が500mWで小電力も問題ではと提言しのも記憶してます この送信クライストロン11V651/652で受信用局発クライストロン11V54は当時は非常に高価(私の初任給の半年分)で寿命も約1年(送信出力半減で取替え)でしてしかもクライストロンの自励発信器であり空洞共振器を調整して周波数を合わす必要がありまた480回線も変調かけるため帯域内の特性(微分)を6MHzP-Pでフラットに調整する必要があり調整を山上の中継所ではなく有人局(伊東・下田)で調整してこの無線機を取替えるのですが特に天城山中継所は有名な伊豆の踊り子の天城山トンネルの上あり道が険しいので地元の強力に他のみ無線機を担ぎ上げていました・・その天城トンネルの前には移動の茶店がありここで弁当や飲み物を買って天城無線中継所に登りました・・何十年か前にこの天城トンネルを訪れたら伊豆の踊り子像の横に茶屋の叔父さん(伊藤さん)の銅像がありました・・・おもわず涙が出てきました・・もう天城無線中継所はありません・・そのごNTTは15GHz帯 22GHz帯 26GHz帯と開発していきましたが降雨減衰で悩されスモッグでも切れることがありました
昔昔のお話でした

833
788
786


部屋の整理してたら
昔の写真が出てきた昭和45年(1970年)頃の
天城無線中継所にて(当時下田無線中継所勤務)
11GhzT2-1方式500mWクライトロン11V651/652(伊東~天城~下田)中継函
天城トンネル上の無線局いまは廃局した
天城峠前の茶屋の親父にはお世話なつた思いでがある
昔天城トンネルを訪れたら踊り子像の横に銅像になつていて涙が流れた
511
512
513

451
455
452



準ミリ波帯通信方式の末路


電電公社では,年々増大・高度化する通信需要に対応するため,15GHz帯に次いで新しく20GHz帯を用いた長距離大容量ディジタル通信方式の開発を行い,51,52年度に東京―横浜,大阪―神戸の2区間において商用試験を行い良好な結果を得た。20GHz帯は,降雨による減衰が大きいため長距離回線には不適当と考えられてきたが,この方式は超高速PCM技術及び固体電子化技術の活用並びにPCMの性質と中継所構成の大幅な簡略化により約3kmごとに中継を繰り返し,長距離幹線系にも使用可能としたものである。1システム当たり400Mb/s(電話換算5,760回線)の伝送容量を有し,1ルート当たり現用8システムを用いて最大電話換算4万6,080回線を収容できる長距離大容量方式であるさらに,公社ではデータ,ファクシミリ,画像通信等の新サービスの進展に伴い増大することが予想される広帯域ディジタル加入者線の需要に対処するため,準ミリ波帯(26GHz帯)を用いて電話局と加入者を結ぶ加入者無線方式の開発を行っている。
加入者無線方式は,電話局を基地局とし四つの扇形ビームを用いて,半形約7km内の事業所加入者等に広帯域ディジタル加入者線を提供するものである。

静岡県も東西155キロメートルを3Kmごとに50局の中継所を建設して
開通したが結局は雨による瞬断が多発し
専用線のサービスで苦情多発で1回線も使われずに廃止された
また26GHzの加入者無線も同様に降雨障害やスモッグでも切れる始末で廃止
このころから高速大容量の光ケーブルが普及しで無線伝送は太刀打ちできず
離島や非常通信以外は無線伝送路は撤退し鉄塔からパラボラANTが消え去り
無線屋はDOCOMOに移籍したりしNTTから無線屋が消え去った

556
555




南大東島 対流圏散乱通信
沖縄から350Km そう沖縄が日本に復帰したとき電話を開通させるため
南大東島にいきました 当時は衛星通信はまだ発達しておらず
沖縄本島から南大東島まで350Kmを無線で結ぶ通信回線を建設にいきました
350Kmは見透視外のため電波を対流圏に飛ばして対流圏のチリに反射した
電波を捉えるとゆう対流圏散乱通信方式とゆう回線です
この散乱した電波は非常に微弱のため大きなアンテナと
大出力の送信電波が必要でした
アンテナは野球で使うバックネットぐらい大きな横20m縦10mの
まさしくバックネットアンテナとゆうものでした
送信機は2500MHz 2Kwでした
こんな大掛かりな設備でも多重電話をして12チャンネル程度でした
その建設工事で導波菅にフランジ付をした際に半田が管内はみでたまま
送信試験したところ導波菅が熱くなりフランジから焼き落ちたアクシデントが
12km離れている南大東島~北大東島間は60MHz帯のTZ-63で1回線を開通させました
それまで南大東島からの外地への通信は短波によるリンコペックス回線で
申し込んでから1時間のかかるため非常に不便で短波通信であつたので
混信もあり不安定だつたのが即時ダイヤル通話になつたので島民が大喜びでした
回線開通前に南大東島に唯一いたアマチュア無線局がたずねてきて
その大きいバックネットANTを使わしてほしいと懇願されフードホーンに
144MHzのANTを縛りつけ電波出したところ350Km離れた沖縄の
アマチュア無線局が59で受かりパイルアップした裏話がある
南大東島は1面さとうびき畑で製糖所から甘い黒さとうの匂いが
いまでも思いだされる

000


21a01d7935a31bdf257ea9638407360323378bc4

4127c2b94823ea498f34107d0356eb0e
images
large_170315_daitojima_01

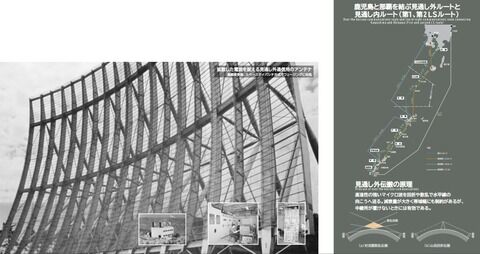

海を越えて沖縄と結んだ
LS(Long Span)ルート

1961年、鹿児島-奄美大島-沖縄間に山岳回折を利用してテレビ用の800MHz、電話用の2GHz を伝送する見通し外伝搬方式を導入した。1975年には、2GHz 帯で対流圏散乱を利用したテレビ用見通し外通信方式を宮古島-沖縄間に導入。更に、沖縄の復帰にともなって1972年には、4/6GHz 帯を利用し、見通し内伝搬で散乱する島伝いに鹿児島-名瀬-首里を結ぶルート(第1LSルート)が開通した。その後、鹿児島─沖縄間のトラヒックの増大に伴い、市外伝送路の即時維持及び伝送路の安定化のため、第2LSルートが必要となり、1980年から建設工事を進め1982年に開通した。 第2LSルートの実現にあたっては、第1LSルートの伝搬調査結果を反映させると共に、固体電子回路素子技術及び 伝搬補償技術を用いて高品質化、高信頼化並びに低消費電力化を達成した。更に第2LSルートをディジタル化するため、マルチキャリア伝送を用いた16QAM無線方式の開発を開始し、1985年にLS-200M方式を導入した
777




TS-102形非常災害用短波無線機

電電公社時代の非常用短波無線
昔昔・・衛星通信も無い時代に電電公社は地方通信局と本社などを結ぶ非常用の無線電話(TS-301)や地方局同士の非常用短波無線(TS-102)が配備され通信孤立時に備えていた地方通信局(TS-301)は300Wでアンテナは短波アドコックアンテナで即ざに使えるようになつていたが地方局同士の短波通信機(TS-102)50Wは常時は倉庫に保管され非常にアンテナ(ロングワイヤー)やダブレットアンテナをそのつで設営して運用していた当時はマイクロ無線中継所に配備された私が勤務した下田のこのTS-102の真空管の無線機があり月1回の定時通信時はそのつどアンテナを屋上に設営して訓練してましたとのきの思い出で・・尾鷲無線中継に新しくTS-102が配備されるので電波検査時の実通試験に尾鷲と通信せよとの命令でした周波数は3MHz~6MHzに5チャンネルありCH1-3180KHzCH2-3687.5KHz,CH3-3757.5KHz
CH4-4905KHz,CH5-5345.0KHzでしたがその電波検査時間がお昼ごろだつたと思います当時私は新入社員でしたがアマチュア無線をやつていたのでまかされましたが指定された周波数が3MHz帯であつたのでアマチュア無線の体験より昼間の3MHz帯での尾鷲との通信は困難ですと進言したが3MHz帯で試験が始まったがS1ぐらいでやつと通信できたが電波管理局から注意を受けた記憶があります このTS-102はその真空管からトランジスターのTS-102Trに更新されたが
アンテアカプターだけはかわらなかつたこのカプラーは手動でしたが3Aの高周波電流計がありこれを最大調整し使ってましたが衛星通信や自動車電話や携帯電話が出来て廃止された
昔昔のお話しでした


d3d73bfb-s
b973cfec-s
7f6a7628-s
22c12bd7-s

TZ-151連絡用(工事車両)無線
電電公社で無線連絡用に 150.25MHz 152.25MHzの2波
で使ってました車載機とポータブル無線機がJRC製で1Wで重宝しましたが
アンテナが金属での巻き尺のリボンアンテナで折れやすかつたんです
あるとき先輩が山上の
無線中継所の地局選定に行き行方不明となり
何度無線で読んでも応答なし

だいぶたってから救助依頼の無線連絡が聞いたところアンテナが折れ連絡
できななかつたとのことだがANT端子に水筒(アルミ製)を接触させ
いま通信しているとのこと・・・水筒は金属製にかぎる(笑い)

112
113
114
111


富士山頂臨時無線公衆電話

7月1日は富士山の登山開山日ですが今年は残雪が多いので1週間ほど遅れそうですがこの富士山山頂や5合目から9合目までかく室(山小屋)に臨時無線電話を開通させなければならない富士山頂には我社の富士山頂無線局舎があるが去年に廃止したいまは御殿場と富士宮から2.5GHzの無線でかく室(山小屋)にデジタル無線で結んでいるが毎年7月の初めに室(山小屋)の開設と同時にANTを設営して無線電話を開通させて
8月の下旬にまたANTを撤去する仕事がある7月の開設時はまだ梅雨明けまえであるので風雨にて設営が非常に困難で高所で酸素不足で作業員は過酷な仕事である最近はこのデジタル回線で富士山頂のDOCOMOとAUの携帯電話基地局もでき富士山頂で7月~8月には携帯電話がつかえます作業員は富士山頂まで行きはブルトーザーで乗っていきかく室(山小屋)の無線電話を開通させ徒歩で下山していきます富士山頂までブルで行ける知ってましたか!!昔は強力が活躍してましたがこの強力組合が富士山特注のブルトーザーを導入したんですあの富士山レーダー建設のときからです富士山頂に電話が開設されたのは明治40年からだそうで富士山頂に無線局舎ができたのは昭和19年に富士山ー八丈島回線(B29防空警報用)ができてから現在にいたりますが戦後は60MHz帯の多重回線でやってましたがそのご450MHz帯の多重回線になりまして富士山頂局舎に泊り込み無線機を保守しました特に雷の雷害が激しく無線機が半導体化したたときは無線機が全滅して真空管の無線機に戻した歴史もありました保守員は高山病で1度も起き上がれず下山した者も多かったです今年の夏はこんなことを頭にいれて富士登山しませんか

126
127
122
123
124
125
128
131
132



森ミドリさんの思い出

昔・昔そう昭和28年にテレビ放送が開始して全国各地にも放送局が開局し
それらの局に映像・音声を伝送するため電電公社が一手に請け負い日本全国
にテレビ中継網を4GHzで構築して全国に無線中継所からTV局までSTLで
配送していたそのTV中継回線は6回線+予備回線の最大7回線しかなく
NHKを含め民放5社(TBS・NTV・ANB・TX・CX)の東京キー局が電電公社の
TV下り回線6回線を独占占有しておりこの回線を地方局が電電の無線中継所から
分岐しSTLで地方局に配信していており地方局のニュース事件などを東京キー局に
送る場合は電電公社の上り回線(7回線)で東京キー局に送り東京キー局が編集して
また全国の地方局に電電公社の下り回線(7回線)で配信しており
この回線は上下7回線の合計14回線しかなくこれをNHk+民放5社が取り合いになり
事件など発生すると争奪戦がくりひろがられ大混乱にいつもなっていたその中継の
挿入・分岐(インサート・ドロップ)を電電公社の無線中継所で手動で切り替えていた
その時私は名古屋の東山無線中継所に勤務し名古屋の地方局に配信している仕事をしていた
最大の混乱は浅間山荘事件だつたあの銃撃戦が始まると真っ先にNHKが中継をはじめた
すると即に名古屋の民放(CBCなど)のマスターから直通電話でいまNHKで映るてる映像を
送るてほしいと・・ええ民放さんにはNHKの映像はドロップできませんと・・NHKには
事後処理で連絡するから早く映像よこせと押し問答をくりかえすうち民放(TBS)も映像配信
できたためNHKはいいから民放5社の共同映像を流してほしいと緊急ドロップして対処したが
あのときはNHK以外の民放5社は同一映像で壮観であり忘れない一夜であつた

さて話は長くなつたがようするにTV中継回線が7回線しかなくこれを手動で切り替え
いて切り替え合図は時計(めざまし時計の高級のやつ)で30分ごとにプリセットして
申し込み時間30秒まえから番組スタートまでの30秒間で切り替えしなけてばならいが
NHkはじめ民放5社は当時は朝5時がスターの放送開始であつたが夜勤明けで寝坊して
切り替えを失念して朝にニュースなどによく穴をあけた私も前科3犯ぐらいかな
NHK教育に民放のCMを流してしまつたことも・・・
中継線の申し込みはそんな事情もあり30分の単位しか受け付けてなかつたが
TBS系列で全国地方局(30社)の天気を生放送したいが30分単位だと
全国の天気が放送できないので3分単位で申し込みできないかと・・・3分
電電公社も一大事で検討した結果OKをだしてしまつた・・・どうするの
全国の無線中継所マンが3分単位で切り替えしなけては・・放送事故はおこるな
ます時計の改修からは始まっていざ本番だが
配信キー局はなんと名古屋のCBCとのこと・・・ええ私の名古屋地方局発だと大変
そうしてそうして始またのが
  • 1972-1976年 ゆきとミドリの8時の空TBS)であつた主演の森ミドリさんが
  • エレクトローンを演奏して全国の空を中継放送する番組であつた

こちら名古屋は全国地方局からの映像を3分単位で切り替えしなく大変であり
朝がくるのが怖かった・・放送事故は毎日発生した記憶がある
そのつど森ミドリさんが・・あらまた電電公社のかた寝坊したのね!!と
その間エレトローン演奏して場を綱いでもらっていたが3分間の間には映像こず
森ニドリさんが・・きょうは札幌の空はお休みでつぎは秋田の空とホローしていた
あの1972-1976年は地獄であつた(いまではいい思い出かな)
そのご手動切り替えはコンピーターに置き換えられたそしてテレビのデジタル化に伴い
4GHzマイクロ回線は廃止され光ファイバー網に置き換えられまた無線マイクロ伝送路は
離島通信や非常回線を除き光ファイバーに置き換えられNTTから無線屋はDOCOMOに
移ったりしてNTTから無線屋はほとんどが消え去った

短波無線からテレビ中継から船舶無線からポケットベルから自動車電話や携帯電話と
時代に翻弄された無線屋の一生だった・・・つわもの共の夢のあと・・・



8時の空


8時の空』(はちじのそら)は、1972年4月3日から1980年9月26日までTBS系列局で放送されていたTBS制作の朝の情報番組である。放送時間は毎週月曜 - 金曜 8:00 - 8:10 (JST) 。

放送開始までのいきさつ

TBSは1971年4月5日、朝の時間帯に大型ワイド番組『モーニングジャンボ』をスタートさせたが、視聴率の不振から1972年4月3日放送分からは7時台の『モーニングジャンボJNNニュースショー』と、8時30分からの『モーニングジャンボ奥さま8時半です』に分割。さらに、12時台に放送されていた『ポーラテレビ小説』を両番組の間の時間帯である8時から再放送することで対処したが、午前8時20分からの10分間が空白となってしまった。

その空白を埋めるべく制作されたのがこの番組である。当初、TBSはオーソドックスな天気予報番組を考えていたが、ビルの屋上に無人のリモートコントロールカメラを設置し、全国各地の生の映像を中継しようという考えが系列局との間で持ち上がり、これによって主要都市に本社を構えるJNN加盟局が著名なポイントにカメラを設置するようになった。その結果、日本各地をお天気カメラを使って伝えるというシンプルな内容でスタートした。

出演者




c0208211_18273325

112



29c2869e-s
67a17333-s
6febd729-s
250d21b2-s
a10501bd-s
b002c4fc-s






わが社で使っていたアンリツの WK-213形直線検波器を入手いたしました
この測定器は電波検査などで標準レベルの周波数変移や最大周波数変調度を検査するとき活躍いたしましたがアマチュアではあまり使われないようで格安で入手できました
またこの測定器は直線検波器いがいにも低周波発信機およびレベル計そしてCM電力計などくみこまれて50MHz~900MHZまでつかえるすぐれものです


14433061_631054477073842_4907316320658336046_n
14523196_631054533740503_3169556472333518666_n





























































































































1899

日本電気株式会社設立(7月17日)



NEC(日本電気株式会社)は、1899(明治32)年7月17日、外国資本の直接投資が認められた条約改正の発効日に、最初の外資系企業として設立されました。この設立は、前年の日本電気合資会社設立からその中心を担っていた岩垂邦彦、前田武四郎、W.T.カールトンらによって、準備が進められていたものです。条約改正にもとづき外国人の国内での経済活動が公的に認められたことから、ウェスタン・エレクトリック社が正式に株式を所有し、経営に参加することになりました。

   111

   創業時の人びと(1909年)


NECの歴史上のスゴイ人(創業時代)

岩垂邦彦氏(いわだれくにひこ)1857-1941

“技術に国境はない”を実践した人

海外の先端技術を学び、国産技術発展に寄与

岩垂邦彦(いわだれくにひこ)は、1857年福岡県に生まれ、工部大学校電信科(現・東大工学部の前身の一つ)を卒業。工部省に勤めた後、渡米し、エジソン・マシン・ワークス(現・GE社の前身の一つ)に入社。エジソンと共に働いた、数少ない日本人として知られています。

帰国後、大阪電燈(現・関西電力の前身の一つ)初代技師長を経て、1899年、42歳でウェスタン・エレクトリック社との合弁会社「日本電気株式会社」を創業。日本初の外資系企業の代表者として、事業発展を牽引しました。

112
設立時の日本電気株式会社


1919

一号大形共電式市外交換機の国産化に成功、東京中央局に納入


1922


第九および第十一工場完成、創業以来の工場建設計画を完了

    158
               三田の本社・工場

1923


関東大震災で工場の半ばが倒壊、殉職者105人



1924



           113
            PR・技術誌「日電月報」を創刊



1927


a形私設自動交換機の国産第一号機を三越呉服店に納入


114
三越呉服店に納入した
A 形自動交換機



1928




NE式写真電送装置(国産第一号)を完成、昭和天皇即位の大典で写真電送に成功


         115
           NE式写真電送装置を前にした丹羽保次郎と小林正次


この時期の自主研究の主な成果として、NE式写真電送装置と遠方監視制御装置があります。写真電送装置は、当時欧米で実用化が始まっていましたが、1928(昭和3)年11月に京都で行なわれる昭和天皇即位の大典に向けて、日本の各新聞社が活用を計画していました。写真電送の実用性にかねてから着目していた丹羽は、27年の技術部組織改革のときに伝送科を設け、みずから科を率いて技術開発に努めました。丹羽は、小林正次らの協力を得て、28年5月にNEC独特の方式で装置を完成し、それをNE式写真電送装置と名付けました


NECの歴史上のスゴイ人(独自技術開発の始まり)

丹羽保次郎氏(にわやすじろう)1916-1975

NECの技術のパイオニア

独自開発による写真電送方式

丹羽保次郎と小林正次は、現在のFAXの基礎となる独自方式の写真電送装置を発明しました。当時の写真電送装置は、送信機と受信機は別々の構成であり、専用の通信回線を使用していました。

昭和3年(1928)11月に執り行われた昭和天皇即位式の写真を、いかに早く新聞に掲載し全国の読者に報道するかが当時の最大の関心事であることから、新聞各社は競って海外の写真電送装置を購入しましたが、事前の実験ではうまくいきませんでした。そこで、開発間もない丹羽・小林の写真電送装置を採用したところ大成功を収め、日本初の実用化がなされました。

当時、欧米からの技術導入が中心の先端分野の電気技術に対し、写真電送の分野は純国産技術によって確立され、その後の日本のFAX技術の発展に大きく貢献しました。

(出典「日本の十大発明家 偉大な発明の数々」特許庁)

丹羽保次郎博士の、日本電気の技術のパイオニアとしての数々の足跡の中で、特にハイライトともいうべきものは、昭和3年のご大典に際したNE式写真電送装置の成功であろう。

私は、その翌年に日本電気に入社したが、当時すでに、自らの技術を以って新時代を切り開いて行こうという気風が、会社に漲っていた。

これは取りもなおさず、技師長としての丹羽博士の、優れたお人柄と、並々ならぬ指導力によって、育まれた社風であったと思う。その伝統が、脈々として今日の日本電気に生きているのである。

小林宏治氏

©NEC特許技術情報センター

1929

局用A形自動交換機の国産化に成功



1931


ラジオ放送機の自社製作に成功、岡山放送局に納入




1936

玉川向工場を開設



   116
              完成直後の玉川向工場



1939



国産テレビを試作、翌年、大阪阪急百貨店で公開実験に成功


117


NECのテレビジョン開発が本格化したのは、1936年8月に開催されたベルリンオリンピックのテレビ実況中継が行なわれ、日本でも40年に開催が決まった東京オリンピックに向けて、日本放送協会によるテレビ放送が計画されてからでした。テレビ受像機は37年から研究を開始し、翌38年より総合製作が開始されました。その結果、NECは39年にテレビ受像機の試作に成功し、同年にはブラウン管の外部販売を開始しました。この受像機は、走査線441本、画面約22cm×28cmの規格で、40年1月、大阪の阪急百貨店において大阪毎日新聞社主催の「世紀の科学展」にNE式テレビジョン装置として出品されました。



1943


住友通信工業株式会社に社名変更



1945


玉川向製造所、空襲で大きな被害を受け



1945


社名を日本電気株式会社に復帰(11月)


118
「日本電気株式会社」に復帰した本社正面


1948


新技術誌「NEC」創刊

119
技術広報誌「NEC」の表紙




1950


トランジスタの研究開発に着手

1952



通信工業界初のデミング賞を受賞

121

                 デミング賞のメダルと表彰状


トータルマネジメントへの移行が進むNECの社内では、管理・監督・調整・協力・士気・組織・管理の範囲などの管理用語がさかんに用いられ,経営合理化への意欲が高まっていきました。そして、1952年11月、NECは通信工業界ではじめて「デミング賞」を受賞しました。それは、デミング賞がごく一部の専門家を除けば、それほど注意をひかない時代にあげられた画期的な成果でした


1953


マイクロ波pTM多重通信装置を東北電力に納入(日本初の無人化マイクロ波中継回線)



123
東北電力の2GHz マイクロ波通信中継所



1953


ラジオ事業部を分離し、新日本電気を設立


1954



テレビ放送装置の国産化に成功、大阪テレビと中部日本放送から受注


1954


コンピュータの研究開発に着手


1956


局用クロスバ自動交換機国産第一号を完成、栃木県三和局に納入


技術の粋を集め、実用化された国産交換機

●拡大する電話網に、クロスバ導入は急務

市内クロスバ交換機の一次試作機(1954年、電気通信研究所に納入)

1940年代後半、市外通話は特急で申し込んでから1〜2時間待ち、電話加入は2年待ちが普通うという状態でした。

電電公社は、発足の翌年1953年に「第1次5ヶ年計画」を開始し、国産クロスバ交換機の研究開発を開始、電気通信研究所は共同研究のパートナーとしてNECを指名しました。

第1次試作機納入までの期間は1年、当初NECの方式設計者はわずか7名という体制でした。

第1次研究試作機は1954年11月に完成し、通研実験局に納入された。第1次・第2次試作後の1956年9月、NECは国産初の局用クロスバ交換機を栃木三和局に納入しました。

●ベル研は失敗、だがNECは一歩を踏み出した

その後、クロスバ交換機は1957年に実用化が完了した。米国のベル研は日本の数十倍の予算と、5倍の研究員を投入しながら、開発に失敗していました。

クロスバ交換機は日本で発明された基本技術ではないが、日本で初めて国産技術によって方式、回路、部品など独自に開発した交換機である。当時では世界的に高い性能をもったレベルにあり、NECはこれをベースに輸出用のクロスバ交換機を開発し、輸出事業で多大な成果を挙げ、その歴史は、次期機種の電子交換機へと引き継がれたのでした。


©NEC特許技術情報センター

1958


パラメトロン式電子計算機を完成、東北大学に納入



NEC初の商用コンピュータ NEAC-1102

●世界に類をみない高精度科学技術計算を実現

NEC初の商用コンピュータ。(東北大学の計算機プロジェクトとNECの共同開発)日本で生まれた高信頼性、長寿命の「パラメトロン素子」を採用し、不動小数点演算と固定小数点演算方式を命令によって切り換えられる、1,024語の大容量記憶装置などの特徴を持っていました。

「パラメトロン式実用コンピュータの誕生によって、フィルター開発はもとより、社内におけるその後の新技術、新製品の開発に必要な技術計算が飛躍的に容易になった意義は大きい」
(「C&Cは日本の知恵」小林宏治著より)

●「コンピュータをやらせて欲しい」
小林宏治氏(当時 玉川製造所長)に直訴

渡部 和 氏
わたなべ ひとし
(1930〜)

1954年春、入社1年目の渡部氏は、玉川事業所伝送技術課で、濾波器(フィルター)設計を命ぜられた。膨大な数値計算に明け暮れる中、コンピュータの必要性を痛感し、小林宏治氏に直訴した(1955年5月)。その後、研究所のコンピュータ研究グループに参加。昼は回路設計業務に専念、夜は研究所のスタッフと勉強会を重ねました。

1957年4月、東北大学との共同開発の話が持ち上がり、東北大学は渡部設計を全面的に受け入れ、1958年3月NEAC-1102の開発に成功した。その後、改良強化したNEAC-1103(1960年完成)は、回路網設計専用機として社内にも設置。思い立ってから6年、20代の青春の全てを捧げた熱き思いは結実しました。


1958


国産初のトランジスタ式電子計算機「NEAC-2201」を完成

124
初のトランジスタ式コンピュータ「NEAC-2201」


NECは、国産トランジスタ式電子計算機の第1号機といえるNEAC-2201を、日本電子工業振興協会の計算センターに納入するとともに、59年6月にパリで開催されたオートマス(AUTOMATH:ユネスコ主催の情報処理国際会議)の展示会にも出品しました。その会場でトランジスタ式電子計算機を実際に稼働させたのはNECだけで、しかも、NEAC-2201は、当時の主力機種だった真空管式のIBM650より小型な上、高性能であったため、NECの電子計算機技術の優秀性に国際的な注目が集まりました。



1960


集積回路(IC)の開発を開始


125
初期の集積回路



1960


日本で初めての商用電子交換機を完成、三越に納入

1961


事業部制を採用、五事業部体制に(通信機、電波機器、電子機器、電子部品、商品)



1962


相模原工場を開設


1963


ニッポンエレクトリック・ニューヨーク(のちのNECアメリカ)設立


1963


ADR(米国預託証券)を発行


1964


府中事業所を開設

1964



東京オリンピックの実況テレビ国際衛星中継で、NECの衛星通信機器が活躍


126
郵政省電波研究所鹿島実験局のアンテナ




玉川の運動場から始まったマイクロ波・衛星通信

世界初の独自技術で140カ国に輸出

森田 正典 氏
(1915〜2009)

現在イベントや大事件でおなじみの衛星中継は、NECの技術があって初めて実現したものです。森田正典氏は、当時の学会論争に決着をつけた発振増幅共用方式(1958年、恩賜発明賞受賞)や高感度受信方式(インチキと酷評されながらも、1966年発明表彰科学技術庁長官賞受賞。伊東祐弥氏と開発。)を次々と実用化。この方式はその後、見通し外通信や衛星通信で大きく開花し、衛星通信地球局のシェアは約50%。海事衛星用海岸局に限ると60%以上と、この分野では世界第1位の地位を築きました。

「われわれ若い技術者が新しい技術を考え出し、会社を活性化させるのが一番」

1949年のある日の昼休み、玉川事業場の運動場の片隅に4人の若い技術者が集まりました。無線の森田正典氏、川橋猛氏、半導体の長船広衛氏、真空管の見目正道氏でした。森田氏はこう切り出した後、「マイクロウェーブによるテレビの無線中継を研究している。これは将来、日本にとっても、会社にとっても重要な技術になると確信している。ついては君たちにも協力してもらいたい。」と協力を要請し、約1年半にわたって毎日昼休みを利用して、情報交換をしながら研究を進めました。これが後の大躍進に繋がることになります。

1965


ZD(Zero Defects)運動を開始、産業界への普及の先駆けに
127
職場でのZDグループ検討会



1965


日本初のpCM(パルス符号変調)通信装置を完成


129
「PCM-24 形」端局装置



1968


144ビットnチャネルMOS(Metal Oxide Semiconductor)メモリの開発に成功

世界初144ビットnチャネルMOS型メモリ

業界も見放していた技術に挑戦

1966年に通産省の大型プロジェクトでNECがメモリ担当となったことが、高速nチャネルMOS型メモリ開発の幕開けです。当時、pチャネルが世界的な傾向であり、インテル社をはじめ半導体業界では「nチャネルは技術的に量産は不可能」が通説でした。そのようななかでNECメモリ開発陣は、画期的な絶縁技術を確立し1968年144ビットnチャネルMOS型メモリを完成させました。成果を1969年に国際固体回路会議(ISSCC)で発表しました。会場は通路まで聴衆で埋まる好評ぶりでした。その後、nチャネルが世界標準となりました。

リーダの熱意に動かされ開発を決断

電卓1つとってもすべてpチャネルであった当時、開発リーダ松倉保夫氏は「必ず大容量高速データ時代がくる。nチャネルメモリ開発をやらせてほしい。」と集積回路事業部長だった大内氏に直訴しました。大内氏は、他社プロジェクト委員から「MOSメモリを採用するなど、国の研究目標を個人的な趣味で決めては困る。」と言われていました。しかし、松倉リーダが出したデータはnチャネルはpチャネルに比べ約3倍のスピードを確保でき高速化に有利という結果でした。
大内氏は、松倉リーダをはじめ部下の熱意に動かされ開発を決断、通産省のプロジェクトでも高速nチャネルメモリの開発が決定しました。

1968


カラーテレビ第一号「オートカラー太陽」発売

1969

横浜事業場を開設


1969


鹿児島日本電気設立、以後「地方分身会社」を各地に設立





1970



日本初の人工衛星「おおすみ」を東京大学宇宙航空研究所に納入


131
人工衛星「おおすみ」を東京大学宇宙航空研究所に納入



当時すでにラムダロケットによる人工衛星打ち上げ計画が実施段階に入り、ロケットは日産自動車株式会社が、NECは搭載機器、発射管制設備などを担当していましたが、65年6月にはラムダロケットの制御レーダシステムを三菱電機株式会社と共同受注しました。ラムダ4型は、ロケット最終段が人工衛星になる計画で、66年9月の第1回打ち上げから始まり、70年2月11日、第5回目の打ち上げで日本初の人工衛星「おおすみ」が誕生しました。


1970


「公害防止環境管理部」を設置、公害防止活動の運用管理体制を構築


1971


全自動郵便処理システム「NS-100」を開

132
全自動郵便処理システム「NS-100」


1972



クオリティ作戦(Q作戦)を開始

133
クオリティ作戦の推進



1974


新コンピュータシリーズ「ACOSシリーズ77」を発売


1975


新中央研究所を川崎市に開設


1975


日本電気ソフトウェア設立、以後「分身ソフトウェア会社」を各地に設立


1976


4ビットマイコン新ファミリー「μCOM-41」を発売


1977


デジタル電子交換機「NEAX61」を米国で発表


1977



インテルコム77(米国アトランタ)でC&Cを提唱

135
‘インテルコム77’の基調講演にて「C&C」の提唱をした小林会長


1977(昭和52)年10月10日から15日まで、アメリカのアトランタにおいて、アメリカではじめての大規模総合通信展「インテルコム77」が開催され、世界の政府関係者、電話会社、そして主要通信機メーカーが参加しました。その初日に、小林会長が基調講演を行いました。「Shapinga Communications Industry to Meet Ever-Changing Needs of Society(変化する社会ニーズへの通信企業の対応)」と題された基調講演は、その後のC&C戦略につながっていきました。


NECの歴史上のスゴイ人(C&Cの時代)

小林宏治氏(こばやしこうじ)1907-1996

1977年にC&Cの概念を提唱

「21世紀の初めには、『いつでも、どこでも、誰とでもお互いに顔を見ながら話ができる』というところまで広がります。・・・そのときはすべての技術、つまり通信、コンピュータおよびテレビジョンは、このようなニーズに対して統合されるでしょうし、またそうあるべきです。そのためには発展途上国がそのような世界通信システムに参加できるように、これらの国々を援助することが重要になります。」

1977(昭和52)年10月10日、アメリカのアトランタで開催されたインテルコム77で小林宏治会長は、日本電気を「世界のNEC」に飛躍させた画期的コンセプト「C&C(The Integration of Computers& Communications)」の先駆となる基調講演をアメリカで行なった。このスピーチを境に、日本電気は単なる通信機器とコンピュータをつくる企業から、日本の情報通信産業の担い手へと大きな変身を遂げました。


1979


「C&C元年宣言」朝日新聞に初めての全面4頁の元旦広告


1979


パーソナルコンピュータ「PC-8001」を発売


パソコンシェアNo.1に繋がったマイコン販売戦略

国内初のマイコントレーニングキット「TK-80」を発売

渡部 和也氏
(1931~)

大内 淳義氏
(1919~1996)

渡部和也部長率いるマイクロコンピュータ販売部はユーザにマイコンを理解してもらい、新たな市場を開拓するため、1976年8月トレーニングキット「TK-80」を発売し、秋葉原にサポートセンター「Bit-INN」をオープンしました。

「Bit-INN」は連日大盛況で、「TK-80」は2年間で6万台を超えるヒット商品となりました。

このユーザ熱の高まりが1979年5月のNEC初のパーソナルコンピュータ「PC-8001」の発売に繋がりました。NECは「PC-8001」で国内パソコンシェアNo.1を獲得し、パソコン事業において一気に優位に立ちました。

この熱気は本物だ

社内にはデバイス部門がトレーニングキットの完成品を売る事をタブー視する声があったため、大内淳義取締役のアイデアにより部品として販売することになりました。

そのためユーザサポートの目的で「Bit-INN」が開設され、マイコン販売部員も交代で連日対応に当たりました。
「Bit-INN」は大晦日でも客足が途切れる事はありませんでした。皆がマイコンを個人用のコンピュータとして使おうとしていました。アンテナショップの役割を果たしていた「Bit-INN」の中で担当者が肌で感じたユーザのニーズに応える形で製品化した「PC-8001」には、発売当初から予約が殺到しました。


1981


NECエレクトロニクス(UK)およびNECセミコンダクターズ(UK)を設立

137
NEC セミコンダクターズ(UK)の開所式に臨席されたエリザベス女王(1983年



1981


オフコンの新ファミリー「NECシステムシリーズ」を発売


1982


我孫子事業場を開設


1982



16ビットパソコン「PC-9801」を発売

139
PC-9801発表(1982年)


1982年10月13日に発表された最上位機種初代「PC-9801」は、16ビットのインテル社のマイクロプロセッサ「i8086」互換の「μPD8086」(5メガヘルツ)を採用し、128キロバイト(最大640キロバイト)のメモリを内蔵した高速機であるだけでなく、下位機PC-8000シリーズとの間での周辺機器やソフトの共通化が図られ、価格は29万8000円に設定されていました。また、オプションとしてJISの第一水準をカバーする漢字ROMが準備されました。



1985


NECアメリカ オレゴン新工場完成、光通信システムの生産を本格化


1985


VAN事業への本格参入

141

C&C-VANサービス

                C&C-VANサービス

1985


スーパーコンピュータSX-2が世界最高速1.3GFLOpS実測に成功


1988


世界最小のチップ型タンタル固体電解コンデンサを発売

1989



筑波研究所を開設


1990



新本社ビル(NECスーパータワー)竣工

142
「NECスーパータワー」が完成


1991


製品容積150ccの折りたたみ型携帯電話機「ムーバN」出荷


1991


世界初のTFTカラー液晶ノートパソコン「PC-9801NC」を発売


1991


カーボンナノチューブを発見、その新物性を予測


143
カーボンナノチューブの構造モデル



1992


「Solution21」を発表、クライアントサーバ時代に対応したSI事業を本格化




1994


オープン系新サーバ「Express5800 シリーズ」を発売


145
Express5800/110


1995



世界に先駆け1ギガビットDRAMの開発に成功


DRAM
146

NECはこのたび、マルチメディア時代の画像、音声を扱うファイルメモリに最適な1ギガビットDRAMの開発に成功いたしました。

今回開発した1ギガビットDRAMは、ユーザーが早期のシステム評価が可能となる製品を主眼に開発を行った結果、現段階において実現可能な0.25ミクロンのCMOSプロセス技術を採用しており、セル面積の縮小化を図ることが可能なNEC独自の「斜めビット線セル方式」、回路数の削減を図ることによりチップ面積の削減を可能にする「時分割オフセットキャンセルセンス方式」および、高い歩留まりを可能にする「フレキシブルマルチマクロ方式」などの新技術を開発したことにより実現できたものであります。

新開発の1ギガビットDRAMは、

  • 1ギガビットの大容量化とファイルメモリとして重要な400メガバイト/秒といった高速なデータ転送速度を実現していること
  • チップ面積を従来比70%の936平方ミリメートルに大幅に縮小していること
  • 256メガビットDRAMの4倍の容量にもかかわらず、256メガビットDRAMと同等の136ミリワットの低消費電力を実現していること
などが主な特長となっております。

1ギガビットDRAMは、1チップ上に11億個のトランジスタと11億個のセルキャパシタなど約22億素子を集積化した次々世代の超大容量メモリであり、1チップに漢字約6400万文字(新聞約4,000ページ)、動画像15分、音声4時間の情報を記憶することが可能であります。

NECでは、新開発の1ギガビットDRAMが大容量メモリ、高速動作を必要としているマルチメディア機器に必須のデバイスであると考えており、1998年のサンプル出荷に向け早期製品化に努力する考えであります。

マルチメディア機器の発展にともない市場からは動画像などの大容量の連続データを記憶することができ、低消費電力、かつ低価格化を実現したメモリを求める声が高まっており、1ギガの時代には従来のメインメモリ中心からファイル用途に特化した使われ方にメモリの主流が大きく変わるものと考えられております。

今回の1ギガビットDRAMは、このような市場ニーズに応えるために開発されたもので、NECでは音声や動画像など大量のデータを処理するマルチメディア機器への応用が期待されるものと考えております。

今回開発した1ギガビットDRAMの技術的な特徴は次の通りであります。

  • 斜めビット線セル

    DRAMのメモリセルはデータを蓄積するキャパシタとデータの入出力を制御するトランジスタとの2つの素子で構成されています。現在のDRAMに使用されているメモリセルはフォールデッド型と呼ばれるもので、メモリセルの面積は最小寸法をFとすると、8F(2乗)で表わされ、原理的にこれより縮小することは不可能でした。原理的に最密化できるオープンビット線構造に、メモリセル内を通過するビット線を斜めに配置するNEC独自の「斜めビット線セル」を開発したことにより、6F(2乗)の面積が可能となりました。

    これにより、0.25ミクロンプロセスを採用したにもかかわらず、従来比75%の0.54μ平方メートルといった小型のセルを実現いたしました。


  • 時分割オフセットキャンセルセンス式

    DRAMのメモリセルはビット線に接続され、その信号を読み出すため、ビット線ごとにセンスアンプと呼ばれる増幅器が接続されています。1本のビット線に接続できるメモリセルの数には制限があるため、1ギガビットDRAMでは100万台のセンスアンプが必要になります。

    今回の1ギガビットDRAMはセンスアンプを時分割動作させ、1台のセンスアンプで4本のビット線信号を読み出すほか、オフセットキャンセル型のセンスアンプとすることで高感度化し、ビット線に接続できるメモリセルの数を増やしました。従来の方式と比較してセンスアンプの数を1/8に削減できた結果、センサアンプ部分の面積を従来に比べ56%削減可能となりました。

    時分割オフセットキャンセル方式、斜めビット線セルの採用などにより、チップ面積を全体で30%の削減を実現いたしました。


  • 不良ワード線ハイインピーダンス方式

    大容量のDRAMでは全てのメモリセルに全く欠陥のない完全な良品を得ることは極めて困難です。このためメモリセルの冗長回路を備え、不良部分を置き換えて良品とする方法がとられています。ところが、従来の冗長置換方式では、不良部分を回路動作として切り離すだけであるため、電流不良が残ってしまうという問題がありました。

    今回開発した不良ワード線ハイインピーダンス方式は、不良となったワード線をハイインピーダンス状態とするため、電流が流れなくなり電流不良の発生をなくします。


  • フレキシブルマルチマクロ(FMM)方式

    メモリセルの不良は冗長回路で救済できますが、電源線や制御回路の不良は救済できません。FMM方式はこのような不良がある場合でも高い歩留りを得るために開発されました。1ギガビットDRAMは4つの256メガビットフレキシブルマクロから構成されます。テストはこのマクロ単位で行い、4つの良品のマクロが隣あったところを切り出し、1ギガビットDRAMとします。通常の方式では隣り合う4つを任意に選ぶことはできませんが、各マクロの役割をヒューズの切断によって決定する回路方式を開発したことにより、どの4つを選んでも1ギガビットDRAMとして動作することができます。

    任意の組合わせで動作できるため、例えば、256メガマクロの歩留りが50%で、8インチウエハを用いた場合、通常方式の歩留りは6%であるのに対し、FMM方式を用いた場合は13%となり、約2倍の歩留りを得ることができます。


  • 高速なデータ転送レートを実現

    ファイルメモリとして重要な高速データ転送は、2段パイプライン回路技術及び32ビット入出力の採用により、400MB/sのデータ転送レートを実現しました。動作周波数は100MHzで、IOピン、アドレスピン、コマンドピンは共通になっています。


  • 低消費電力を実現

    アレイ部を2048に分割し、1/2048の部分動作をさせることで136ミリワットの低消費電力を達成しております。


NECでは、今回の成果を2月15日から米国で開催される「1995国際固体回路会議(ISSCC95)」において、2月17日に発表を予定しております。NECでは今後も一層の改善・改良を図り、1ギガビットDRAMの早期製品化を目指す所存であります



1997



半導体事業グループが第一回「日本経営品質賞」に唯一の企業として選定



1999


創立100周年



1999

iモード対応大画面・折り畳み式携帯電話「デジタル・ムーバN501i HYPER」を発売



147
デジタル・ムーバ「N501i HYPER」

1990(平成2)年に100万台に満たなかった移動電話(携帯電話と自動車電話)の加入数は、1998年度末には4,700万台にまで増加するほど、携帯電話などの移動通信市場は1990年代に急拡大した。1999(平成11)年2月にNTTドコモが携帯電話からインターネットに接続できる「iモード」のサービスを開始したのに対応して、NECは同年3月に「デジタル・ムーバN501i HYPER」を発表し、ベストセラーとなった。


1999

株式会社日立製作所との共同出資でNEC日立メモリ株式会社を設立


NECと日立、DRAMの合弁会社を設立


日本電気株式会社(本社:東京都港区、社長:西垣浩司、以下NEC)と株式会社日立製作所(本社:東京都千代田区、取締役社長:庄山悦彦、以下日立)の両社はこのたび、DRAMに関する合弁会社「NEC日立メモリ株式会社」の設立を決定し、本日、合弁契約書に調印いたしました。
新会社の設立は本年12月末、本格的な事業活動の開始時期は平成12年4月を予定しております。

「NEC日立メモリ株式会社」の資本金は、設立時に5億円、平成12年3月末には20億円への増資を計画しており、いずれも両社折半の出資となります。本社は東京都区内に、開発・試作拠点は神奈川県相模原市のNEC相模原事業場内に設置いたします。
新会社の社長には、徳山賢二(現NECメモリ事業本部長)が、副社長には、安井徳政(現日立半導体グループメモリ統括本部長)が就任し、両者が同社の代表取締役となります。
新会社の従業員数は、平成12年4月時点で約200名を計画しておりますが、平成13年4月には600~700名に増員する予定であります。
なお、同社の従業員は、NECと日立から当面出向いたします。

新会社は、まず、0.13μmプロセスの256MビットDRAMおよび512MビットDRAMなどの次世代DRAMの共同開発に取り組み、平成13年の製品化を目指します。また、平成12年末をめどにNECおよび日立のDRAM販売機能を新会社に統合し、共同開発品および両社の既存DRAM製品を新たな統一ブランドで、新会社を経由して販売してまいります。
生産に関しては、新会社は、平成13年からNECのDRAM生産拠点であるNEC広島(広島日本電気株式会社、本社:広島県東広島市、社長:皆川勝治)と日立のDRAM生産拠点であるHNS(Hitachi Nippon Steel Semiconductor Singapore Pte. Ltd.、本社:シンガポール、社長:片山勝彦)を主力拠点とし、生産を委託する形で、生産機能の取り込みを行うほか、NEC・日立両社の他の生産拠点も活用してまいります。これにより、新会社は、開発から生産・販売まで一貫した機能を持つ会社となります。

NECと日立は、本年6月にDRAMビジネスに関する包括的な提携に合意いたしました。今回の新会社の設立は、その合意に基づいたものであり、世界のDRAM市場に確固たる基盤を築こうとする、両社の強い決意の表れであります。
新会社の設立により両社は、(1)NECと日立のトップレベルの技術を融合し、技術開発の飛躍的なスピードアップを図り、(2)両社のシナジー効果により、縮小版の早期投入や回路面での工夫によるチップ面積の縮小を通じてコスト競争力のある製品を実現するとともに、(3)統一ブランドの導入により、市場でのプレゼンスを高め、DRAM市場におけるリーディングポジションを確保してまいります。



2000




2001


初のFOMA端末「FOMA N2001」発売


2002


世界最高速のスーパーコンピュータ、超高速ベクトル並列計算機「地球シミュレータ」を完成



地球環境問題解決のための世界最高速スーパーコンピュータの完成について
~「地球シミュレータ」用超高速ベクトル並列計算機の本体納入を完了~

2002年03月08日

日本電気株式会社

149

「地球シミュレータ」

NEC(NECソリューションズ)はこのたび、宇宙開発事業団(理事長:山之内秀一郎)、日本原子力研究所(理事長:村上健一)及び海洋科学技術センター(理事長:平野拓也)の共同チームである地球シミュレータ研究開発センター(センター長:淺井清)が開発を進めてきた超高速ベクトル並列計算機システム「地球シミュレータ」の本体納入を完了いたしました。3月11日から地球シミュレータセンター(センター長:佐藤哲也)による運用が開始されます。

「地球シミュレータ」は、海洋科学技術センター横浜研究所(神奈川県横浜市金沢区昭和町)内にあるシミュレータ棟(設置面積;50m×65m)に設置され、1CPU当たり8ギガFLOPSのベクトルプロセッサ8個からなる計算ノード640台(合計5,120CPU)を高速のネットワークで接続し、最大性能40テラFLOPS(1秒間に40兆回の計算速度)を実現する、多目的用として世界最高速のスーパーコンピュータであります。

このたびの運用開始により、コンピュータ上に地球の種々の現象を映し出す「仮想地球」を実現し、地球規模の気候変動の解析・予測や長期間にわたる地球変動現象の解明等が可能となります。地球観測衛星やブイ等からの観測データ等を積極的に活用しながら、地球温暖化、大気や海洋の汚染、エルニーニョ現象、集中豪雨及び台風の進路予測等の複雑な現象を理解することができ、経済社会活動の発展や地球環境問題の解決への貢献ができるものと期待されております。さらに地殻変動、地震発生等の現象の解明への貢献も期待されております。

NECでは、1997年末に基本設計を受注して以来、全社の総力を挙げて本プロジェクトに取り組んでまいりました。1998年度の要素技術設計・試作、1999年度の詳細設計及び2000年度の本体製作を受注し、このたび本体納入を完了いたしました。

地球環境問題解決への貢献をはじめ、計算科学技術推進への貢献も期待できる「地球シミュレータ」は、我が国が世界に誇れるプロジェクトであり、NECでは本プロジェクトへの参加を極めて光栄なことと考えております。今後とも運用面の向上や実行性能の向上に全社の総力を挙げて取り組んでいくとともに、これを機に最先端の技術開発に従来以上に注力いたします。



「地球シミュレータ」のシステム概要

  1. 最先端の半導体テクノロジの採用

    0.15ミクロン(μm)銅配線プロセス、約6,000万トランジスタと最先端の超高速・高集積のCMOSテクノロジを採用し、超高速を実現している。

  2. 超大規模な並列システムの実現

    CPU当たり8ギガFLOPSのベクトルプロセッサの8個からなる計算ノード(64ギガFLOPS)を640台(合計5,120CPU)高速な結合ネットワークで接続し、最大性能40テラFLOPSの超大規模な超高速ベクトル並列計算機システムを実現。主記憶も、計算ノード内の共有メモリで16Gバイト、システム全体では10テラバイトの大容量となる。

  3. 大幅に強化された UNIXベースの基本ソフトウェアと開発環境

    NEC製スーパーコンピュータ 「SXシリーズ」用に開発されたUNIXベースの基本ソフトウェアである「SUPER-UX」を超大規模システム向けに大幅に強化・拡張して提供。また、プログラム開発環境として自動ベクトル化・自動並列化を行う、Fortran90、HPF、C、C++等の言語コンパイラや、メッセージパシングライブラリMPI2、ノード内数学ライブラリASL/ESを提供。


米国が「コンピュートニク」と驚愕した世界最速のスパコン

地球規模の気候変動予測を行うために1997年に計画された「地球シミュレータ」、要求される性能は当時のスパコンの1000倍という破格のレベルでした。NECはのべ1000人を投入、NECグループの最先端技術の粋を結集して、目標性能をクリア。2002年3月に当初の予定通り運用を開始しました。
「地球シミュレータ」は2002年6月のスパコン性能ランキング「TOP500」で他機種に圧倒的な差をつけて1位を獲得し、2年半にわたってトップの座を守りました。

2002



顔認証ソリューション「NeoFace」を発売


2002


NECエレクトロニクス株式会社を設立


2003


ケナフ繊維を添加したバイオプラスチック開発

2003


世界最大規模のミッション・クリティカル・システム、iモードゲートウェイシステムのCiRCUS構築


2004


超薄型実装技術を採用した世界最小・薄型のカード型カメラ付携帯電話を実用化





超薄型実装技術を採用した世界最小・薄型のカード型カメラ付携帯電話を実用化

2004年02月03日

日本電気株式会社
151
「NEC カード型カメラ付携帯電話」

NECはこのたび、超薄型構造技術の実現により、カード型カメラ付携帯電話を実用化いたしました。NECは、今後も携帯電話の小型薄型化・形状の多様化を図り、業界のリーダとして様々な携帯電話のソリューションを提案していく所存です。本製品はその第一弾として、当社の小型薄型化技術力を示す象徴的なモデルとなります。

このカード型カメラ付携帯電話は、外形寸法が幅85mm×奥行き54mm×厚さ8.6mm、重さ70gという超小型・薄型構造を実現しています。通信方式としては、欧州その他の地域で広く普及しているGSM/GPRS方式に対応したモバイルインターネット端末です。1.8インチ(128×160ドット)のTFTカラー液晶ディスプレイと30万画素のデジタル・カメラを内蔵しています。通話にはイヤホン・マイクを使用します。その他、連続撮影機能、暗闇撮影モードなど充実したカメラ機能を搭載し、着信メロディは40和音をサポートしています。

NECはこのカード型カメラ付携帯電話を、本年2月より、製品の小型化・多様化が加速している世界最大・最激戦区市場である中国市場に投入を開始する予定です。

本製品は、当社の研究開発分野の重点項目のひとつである超薄型実装技術開発プロジェクトの成果として、当社の実装技術とモバイル技術を融合し、国内および中国のモバイルターミナル開発センターの商品企画・開発リソースを結集して実現した製品です。研究開始時点でカード型端末という基本コンセプトに基づき、実現に必要な実装・構造領域での要素技術として以下の開発を行いました。
(1)薄型レイヤー構造化技術
携帯電話の各機能モジュール(回路基板、ディスプレイ、キーシート、電池、内蔵アンテナ等)をそれぞれ薄型最適化(薄型モジュール化)すると共に、積層構造による最適空間配置をはかっている。
(2)高剛性薄型筐体技術
各機能モジュールを薄型化する一方、端末の強度向上図るため、樹脂材料によるセンターフレームをベースに、金属材料による上下カバーで包み込んだ積層構造を採用し、カード型端末に最適な高剛性薄型筐体を実現。
(3)薄型回路基板技術
携帯電話の心臓部である回路基板モジュールの薄型化を実現するため、 従来比約60%の厚さの薄型プリント基板を開発。外部応力によるLSI接続部の負担が増える課題を独自の実装プロセスを開発することで解決し、カード型端末の信頼性を向上。
基本LSIに最新の微細ピッチCSPを採用し、NEC埼玉での高密度表面実装技術を駆使して小型化・薄型化を実現。


NECは今後とも、最先端の3Gやモバイルインターネットなどのモバイル技術力、デバイスや実装・構造技術による超小型薄型化、市場に密着した商品企画開発力により、魅力的な製品ラインアップを取り揃えていきます。様々な利用シーンに応じてユーザの選択肢を広げるモバイルソリューションの提案と携帯電話業界におけるプレゼンスを高めていく所存です。
さらに、NECではこれらの超薄型実装技術をユビキタス社会における情報端末機器の携帯性を飛躍的に向上させる技術として一層の高度化を図り、携帯電話のみならずPDAやマイクロPC等のモバイル情報端末分野への応用展開を進めていきます。





2005


玉川ルネッサンスシティ完成

152
玉川ルネッサンスシティ



2006


「BIGLOBE」をNECビッグローブ株式会社として分社化


2007


超小型マイクロ波通信システム「パソリンク」が世界シェア一位を達成


154
パソリンク


2009

米国国立標準技術研究所のベンダー評価プロジェクト(静止顔面像部門)で顔認証技術が世界第1位評価を獲得

155

            世界第1位評価を獲得したNECの顔認証技術

2009(平成21)年12月、NECが早くから取り組んできた顔認証技術が、米国国立標準技術研究所(National Institute of Standards and Technology:NIST)が実施したバイオメトリクス技術のベンチマークテストのベンダー評価プロジェクト・静止顔画像部門において、世界第1位の評価を得ました。NECの技術は他人許容率(他人が本人と誤認される率)が0.1%のときに本人拒否率(本人が本人と認識されない率)が2~4%という認証精度を示し、2位以下を大きく引き離す結果となりました。


2010


NECエレクトロニクス株式会社が株式会社ルネサステクノロジと合併、ルネサスエレクトロニクス株式会社発足


2010


小惑星探査機「はやぶさ」が地球に帰


   156
         小惑星探査機「はやぶさ」イラスト:池下章裕


世界で誰もやったことのないチャレンジ


「チャレンジの塊」からNECが得たもの

リュウグウへのタッチダウンに成功した「はやぶさ2」
イラスト:池下章裕

はやぶさは道中で多くの困難に直面しましたが、その多くはチャレンジして初めて分かったことでもありました。

「例えば1 回目のタッチダウンには失敗しましたが、その理由は想定外の異物を障害物センサーが検出したためです。障害物についてもいろいろなケースを想定していましたが、その想定が完璧ではなかったことがイトカワまで行ったことで分かった。こうした『やってみて初めて分かった』ことは開発・運用の期間中にたくさんありました」

未知の領域を切り拓くためにチャレンジし、そこで得た教訓を次につなげる。はやぶさのチャレンジから得られた成果は、2014年12月に打ち上げられた本番機の「はやぶさ2」に確実に反映されています。

























































242578422_4137425936367206_6905534176163523716_n
242578419_4137431826366617_765766587116157700_n
242578608_4137426409700492_1831773301794201543_n
242545694_4137431626366637_6476842380892948350_n
242578608_4137426639700469_1901224688543269199_n
242579897_4137425309700602_4819696453151935305_n
242581221_4137436046366195_8268599161802818620_n
242585509_4137424899700643_2467983596315361747_n
242585619_4137426476367152_6959144076765021731_n
242588353_4137426209700512_8892240505851406220_n
242589817_4137426163033850_8550579754332283674_n
242589870_4137429506366849_4923870162171741054_n
242594918_4137426519700481_4243369239268012088_n
242598357_4137426706367129_7345622622942589175_n
242599156_4137431833033283_3932965350612265709_n
242599177_4137430966366703_1356687642683461010_n
242601597_4137425143033952_5003404373734339806_n
242601607_4137425736367226_1665633530761495021_n
242601735_4137429273033539_3356393857657722184_n (1)
242601735_4137429273033539_3356393857657722184_n
242608508_4137425546367245_1274954013962306781_n
242610695_4137429133033553_568899341085464251_n
242614097_4137428983033568_6382757221458958000_n
242618833_4137429066366893_8849613776789301085_n
242620545_4137425089700624_1230911596336813282_n
242624883_4137424873033979_7693249325443854864_n
242632035_4137425979700535_3760905738477494714_n
242633464_4137428696366930_6964638246908963960_n
242660198_4137429213033545_4078698177657421774_n
242666424_4137426116367188_9044262937478590099_n
242666430_4137431526366647_8940469217130007604_n
242666843_4137425453033921_2245403148179546063_n
242669319_4137428859700247_8839572547969005835_n
242669498_4137425133033953_4783840145829106004_n
242669543_4137425343033932_1843187246588138904_n
242671553_4137426786367121_732096750486806509_n
242690131_4137425669700566_8184590113890418978_n
242695836_4137425903033876_1522632650124346793_n
242713770_4137428679700265_5644120044287989928_n
242713770_4137433729699760_642578032410732758_n
242713788_4137426869700446_5881714117660074607_n
242720159_4137425506367249_3415572768017996177_n
242724190_4137429099700223_6307962461559897102_n
242727149_4137428743033592_3500729139564939020_n
242740465_4137426563033810_5359122417967069795_n
242767575_4137426289700504_6605436213937187565_n
242869212_4137431779699955_6995302966568129308_n
242966786_4137425789700554_110948598330191757_n
FADG5u_VEAMOuJj
zz
zzz
^^^^^^^
_j_esqJV
007
20Xs128d
111
112
114
115
116
118
119
121
211
212
213
214
215
218
222
223
224
226
233
311
312
313
314
315
444
1235933_524682520940795_1909797330_n
19679095_1978132769084421_1782474991434251886_o
19702980_1980220938875604_1508081139993908593_o
22008310_816251971887424_7891615769737418096_n
42541824_1994814243909943_9160435995575844864_n
241495590_4392357680853585_718802061598539746_n
241968475_1259106701220242_5427579809593530658_n
242351858_527149768611582_8109768777679496956_n
242486600_4387078844703470_7482712104580365616_n
242548814_405534110928267_2015117488589189906_n
242585509_4137424899700643_2467983596315361747_n
242618824_4503478389711326_2180619991891200573_n
242697925_1923977901103621_7011342898578668012_n
242705219_4418288641561267_7893131191710353280_n
242729561_4286926104696348_4954920013490184422_n
242734450_4384213134990041_2520193280054335089_n
242738289_569265654410075_6661854425635195726_n
242767803_4418288104894654_8862389701647927431_n
242801282_4286926101363015_271334887762692717_n
242804279_4418288698227928_4497023887442389325_n
242811497_4279356432160528_7263635504191277293_n
242823240_4149383455183733_1137437177685437803_n
242823384_2070647893101332_2388872638503487845_n
242827861_4149384535183625_2929829323807575790_n
242842084_527595168567042_5634850119922893580_n
242843825_527599785233247_2644075079203959420_n
242856176_10158916096953110_8013846582935819339_n
242872074_569265707743403_6539690882953510677_n
242873860_4149384861850259_2068435804834830380_n
CNq0BUIUsAMjnOU
CNqyIlJU8AAMA2F
E_7BUVjUYAQ3UHx
E_-b7xaUcAAoRb8
E_-GPXtVUAA0CaF
FACb4lEVIAghuPT
FACb4mVVcAwCRLE
FACb4nvVcAwKCHH
FACL1u8VEAILgCv
FACqPJQUYAIM5uv
FACRYJvVEAgHGmO
FACU3ODUYAQI2jt
FADHyzgVQAk3trm
FADHyzhVkAEiAyZ
FADHyziUYAUxQtq
FADHyzwVcAApUon
FADlmmsVUAYSpe1
FADlmnhUYAMyWQ2
FADlmobVUAoeRbu
FADMpdoUYAU9dyH
FAFcDDmagAAg6Oi
FAFgct4VcAAbSxW
FAGOqYdVUAUyTFx
FAGOqYhVcAEalfK
FAGsImBVQAAzLJZ
FDpkIuW
img_244b74a0435b2184534fd82547177565191127
P1010011
P1010012
P1010013
QTPgaxA2
yC0dvGwQ
zvvv
zzx
zzzx
zzzzz
21764871_815681438611144_4860400606001016406_n
21950696_815681461944475_4075329145050135073_o
70233917_1289802347865715_6080077208842403840_n
70696103_1289802071199076_6643278233166938112_n
70696566_1289729407873009_5998045571166765056_n
70706608_1289801527865797_4237393938001952768_n
70786362_1289729467873003_3589033466068467712_n
70828991_1289801644532452_8857993864699445248_n
70953722_1289801904532426_7760817840139010048_n
70956512_1289802251199058_2795976361976528896_n
71010729_1289801821199101_2627918698320494592_n
71048269_1289586521220631_7622510319725707264_n
71071224_1289801151199168_517155629131890688_n
71086635_1289801967865753_4403481783627153408_n
71266637_1289802587865691_3811834314727882752_n
71274510_1289582207887729_491955260709928960_n
71666468_1289801737865776_312820348116533248_n
71780268_1289801414532475_5168773569122926592_n
120199577_3255314197928586_4233414568347302695_n
242298444_10219323455935863_2113766000687822826_n
242566194_4503154816410350_7651190361396497386_n
242780558_4503154943077004_6737608695181588500_n
242894825_4503154733077025_9121536887368001348_n
242934255_527150855278140_1606057145634120187_n
-------
-----
^^
--^^^
^^^^^
^^^^^^^
---0
111
112
113
114
115
116
117
118
211
212
213
214
215

216
217
218
219
221
222
223
310
311
312
313
314
315
316
317
318
319
411
412
413
414
415
416
417
418
419
420
421
422
423
511
512
513
514
515
516
517
518
519
521
522
523
524
525
COJxcFuVAAE1E-2
FAAElSDVQAIoFKj
zxx
zz
-----
-------
---------
-----------
^^---
^^---
-^^^
^^^^^
-^^^^^
---0000
000
---000

0c722bb9
2be4e993
53cd3e95
77d0bf53-s
111
112
115
215
322
323
325
344
345
346
347
351
411
416
417
423
444
566
711
712

773
775
777
778
779

-------
---------
-^^
---^^^
^^^
--^^^^
----00
00023
00024
00025
00026
00030
00032
00033
00039
00045
00050
111
112
113
115
117
118
121
123
133
135
144
148
153
233
234
235
244
311
312
322
330
331
666
777
887
888
242325603_526386042021288_6674466735276952865_n
242925081_4357371744355796_1623608315200055221_n
cam1_2221 (1)
cam1_2221 (2)
cam1_2221 (3)
cam1_2221 (4)
cam1_2221 (5)
cam1_2221 (6)
cam1_2221 (7)
cam1_2221 (8)
cam1_2221 (9)
cam1_2221 (10)
cam1_2221 (11)
cam1_2221 (12)
cam1_2221 (13)
cam1_2221 (14)
cam1_2221 (15)
cam1_2221 (16)
cam1_2221 (17)
cam1_2221 (18)
cam1_2221 (19)
cam1_2221 (20)
cam1_2221 (21)
cam1_2221 (22)
cam1_2221 (23)
cam1_2221
kou1


vv
vxx
xv
xx
xxxxxxxxx
zcc
zxc
zxcc
---------zzz
zzzz
zzzzzzcc
zzzzzzz
----
------
--------
----------
xv
xx
xxxxxxxxx
2a2b314b-s
2c587e37-s
2e55053e
4a3b5add
4d8dfcaf-s
5c58f789-s
6ea4a92b
7eee1f8b-s
8fd4c4bb-s
09aeb928-s
9ab2596e-s
9dd853c3-s
15b2413e-s
16b7ca39-s
024e5017
35e4a31f-s
56d01e34
67e54f42-s
97bfc30b
111
112
113
117ef5ac-s
255
569d1b3a-s
825a01f4-s
6554eccb-s
8475fc37
8801c521-s
22798c63-s
76375b23
86094d2a-s
81415414
242716849_526133508713208_1980728185437177172_n
af6bc87a-s
b0807a63-s
c02b74ba
c3ff9e90-s
c48f29b2-s (1)
c48f29b2-s
c53e5a5b-s
c0681d79-s
d133e7c8-s
e0a2e02d-s
e992a5d8-s
e11682ff-s
ec46cbee-s
ee6a088a-s
ef06b62e-s
f351c5d7
fa7eeff4-s
xzzz
zzzz
無題
111
112
113
114
114
155
166
224
234
321
331

338
433
444
3444
zzzzzz
E_44iIcVQAkWHiZ
242698334_4287827621336523_1485981714178463542_n
C2iWKhaVEAAKSD6
C2iWKUoVIAMKK4T
E_4g4P0VkAEMwxA
E_44iEWVUBIpq_k
E_44iEXVgAUL9ol
E_44iIcUYAUlZFD
E_44iIcVQAkWHiZ
zzxx
zzz
zzzxc
zzzzzz
333
334








444
445
446
447
1568.朝鮮戦争
11227915_490633377782620_7505592486234935752_o
14355769_627708754075081_1635470944923919019_n
14448957_627680754077881_7326029697724933464_n
21753464_814866478692640_1877297662169731249_o
21765593_814866392025982_2852495616010834284_o
21765749_814866435359311_7851665452502557664_o
21765840_814866942025927_5490671292692390975_o
21768563_814866248692663_7524660271638863092_o
21768939_814866632025958_8744402366257648729_o
21949772_814866848692603_9020128790244504452_o
42271872_1042603005918985_5329496931875946496_n
42373961_1042593662586586_8820193754448134144_n

42271872_1042603005918985_5329496931875946496_n

119096757_3980507915309458_8952933443421007885_n
119680430_673067956682108_2799492181163133484_n
119740243_10221268634618213_8822436987141906043_n
119744168_1617031475142799_675417928428086172_n
119945564_335941314409178_4856405114982692790_n
119972596_772471286871097_6265338173911123741_n
119984941_10221268635018223_6096404779229233907_n
119990647_1617031131809500_7657744967625123633_n
242096789_5020180334664294_1904758585439740466_n

242191183_5020175234664804_6116184601169195129_n
242197003_5020180591330935_6745757392713883104_n
242284663_10222321201233505_4527454461540639364_n
242429965_4500699636642858_8830560312286136618_n
242507148_4352639934828977_1743174298358776136_n
242524394_1808560369352259_1149070403484482719_n

B5-omiZCEAAFOlG
b63561df
E_1PI8BVEAAN0Xa
E_12fncVEAg_EJ3
E_19jGcUcAkDJJi
E_y4KSbUcAsdTSf
E_z0f8FVgAA7Bqi
E_z6LlwUUAAmesQ
E_z6LlzVgAAlq_0
zx














14203286_898716180259982_8109203233310548954_n
240480623_4282595551825706_3414380141622906763_n
240489850_10216863229731513_5651451062467681939_n
240992852_514839379842621_5748893223193797748_n
241086017_256237476507365_8036174174162676732_n
241326529_4447629528629124_8120218262721312229_n
241334463_4326887440757838_6400512098390774661_n
241389126_844027692889498_3610174775038492736_n
241400590_10216863225091397_6449022541678921816_n
241426720_256847309779715_7542761659233115702_n
241490063_10158148002090009_8943822808121751319_n
241498899_4447630421962368_5748321047332299329_n
241560638_513470726646153_6824526016538228443_n
E-p0ejwUYAEpDHu
E-pyKJqVUAA7FKc
E-qr28IUcAMqNpQ
無題
------
6da1e276-s
6eca8a01-s
9IxMJuEV
224
333
334
336
337
444
456
663
662
669
771
772
776
777
998
999
1303fe03-s
2610886c-s
240652237_4310275529058376_6512906370998476744_n
240741747_6244765977002_8098243900359377115_n
240775203_371980081217222_5653814349886755414_n
241135775_4406206566133985_2809724730236958031_n
241267879_4793946810617747_2420961121545778645_n
241397860_4410570745706007_5683647454999536597_n
241485741_4793948663950895_6796343517324645769_n
241504354_4452455658146933_8167624905781712343_n
241525782_4406206496133992_5833714077861220300_n
241565582_3077724369179074_6395077180110263864_n
241631028_559195225417118_2045478906111520239_n
241635116_559195332083774_1438598171428257258_n
241637586_559195265417114_2997455180792957357_n
241645820_2381521171981529_1772449030561768601_n
241649681_2381521118648201_2512476449942303289_n
241650540_2381521095314870_8902695676099589092_n
241706188_4406206616133980_6517802732206159099_n
241631028_559195225417118_2045478906111520239_n
14305212_625941030918520_3843243424797161752_o
14322666_625941210918502_8078344989831270136_n
14322723_626064937572796_7850866018389429791_n
14324105_625916070921016_5145912097726663727_o
14324570_625941297585160_3066716926966134610_o
14330146_626071560905467_5585774688381198423_n
14333824_625906647588625_3297090501833057633_n
14344187_625941000918523_4321809838689688248_n
14344277_626064767572813_7220226446017016845_n
14344780_626086010904022_1528595958573761699_n
14352446_625940914251865_6890850748998716635_o
14355556_625941080918515_485946548150405093_n
14358905_625941114251845_3040961774225159024_n
14359056_625940967585193_8981572979278729131_n
14359223_626054940907129_6662090345548925474_n
14361292_625940837585206_1758781827290627039_o
14361372_625941134251843_8435357565646824960_o
14364861_626055394240417_5595392145476169686_n
14369915_625940884251868_7318360746513511260_n
14370119_626055467573743_7780424471369305667_n
14370353_626110600901563_7692469135898540173_n
14379888_625941244251832_8714134290130334998_o
14391010_626054617573828_1949386514728507024_n
21552107_813223895523565_8653776660832519010_o
21557633_869347739897536_7699684096376845436_n
70580530_2420114691610102_2550790534612385792_n
70629273_379498452727488_8483515511542382592_n
70851598_1284343995078217_7619294853804851200_n
119019705_3973847292642187_7714948545507087653_n
234792376_4057535990981643_5244443514547075153_n
234816303_4057541390981103_2409422597148426617_n
234823518_4057542790980963_3816941079313215098_n
234914897_4057538014314774_4103899829356688144_n
235171926_4060424977359411_707771135042614965_n
235210936_4060430944025481_2741054194437252707_n
235295298_4057543784314197_2876713883464976293_n
235314774_4060436517358257_4701655397757978234_n
235334078_4060429197358989_6975316654204727639_n
235509888_4057534774315098_6314631500638264814_n
235522531_4785986094754337_8451455746494523122_n
235579841_4060437410691501_8423127570540089726_n
235631443_4063438443724731_8474166218629697820_n
235639913_4063439563724619_4536726499189351649_n
235668200_4063440967057812_6431046641246580128_n
235723099_4063444673724108_8401642075294294494_n
235774867_4063448027057106_1854239217201527256_n
235796192_4060434650691777_3100461430172755776_n
235796455_4060427784025797_7723424579199341194_n
235812985_4063446350390607_2375052949059637586_n
235884630_4063447240390518_1980243413479367195_n
235930445_4066703000064942_36146598680410566_n
235994601_4066705006731408_7716368997306473951_n
236004145_4066701053398470_7558167718977864299_n
236051998_4066694030065839_8397198621613182533_n
236141629_4069606936441215_437029856684400900_n
236275315_4069603713108204_5316325478680206334_n
236435068_4069612083107367_5916602311862451600_n
236523322_4073941602674415_8683170159383397740_n
236523624_4069616119773630_3464310810891411189_n
236581842_4069614696440439_8562245094424900340_n
236634243_4073940162674559_2654657389582548217_n
236698887_4073948806007028_9015883459396432727_n
236928077_4069601106441798_5218056970536240011_n
237000804_4078388315563077_8472100652865771561_n
237125033_4078389468896295_3509761615596377655_n
237139843_4090490041019571_6097303460333877149_n
237344444_4073945706007338_8584630366272841177_n
237375004_4078384268896815_1166458584317763143_n
237433949_4078392928895949_7289722061004939735_n
237455886_4073954312673144_6031232067489925259_n
237465416_4081365528598689_769964855454332862_n
237580600_4093471117388130_8957429300746782449_n
237597621_4081358815266027_7179019447203544086_n
237607082_4096543040414271_1812698880804971016_n
237638205_4073947102673865_4831380016077752984_n
237778528_4081368918598350_7280854795569013567_n
237971388_4081371298598112_7747091773085442339_n
238043611_4081363075265601_3097118233909893560_n
238049138_4096372237098018_4863213725033927549_n
238148002_4073953282673247_1248101403594862391_n
238167294_4078391328896109_1961577548608745288_n
238177981_4084370194964889_8834468321302784266_n
238242383_4096545587080683_1799869025354588085_n
238467709_4084377098297532_411830183828666968_n
238562803_4084375174964391_7340590416852389104_n
238607779_4084372214964687_4192557567385586888_n
238624806_4078387342229841_4600689263334191927_n
238669609_4081369978598244_488173473362563093_n
238723687_4078386455563263_6680519250631040809_n
238913953_4084378391630736_2541398237778309078_n
238934268_4081366841931891_5443684931777342952_n
238980075_4084380188297223_7463076021892674936_n
239237001_4096550653746843_1794687299769651465_n
239291891_4099594276775814_4350847876452026300_n
239321431_4102154559853119_170618920972354438_n
239376237_4102160386519203_4321842334583636586_n
239466357_4093466320721943_5449788539543925251_n
239482913_4099587963443112_5049473108845106722_n
239542860_4099590766776165_4290027769069222589_n
239599750_4090494707685771_5856713822863427516_n
239621172_4093474507387791_8181695898342395370_n
239630409_4090493767685865_1455934645385632536_n
239633441_4099592740109301_3668866875724657456_n
239692401_4090491031019472_7757536845065909062_n
239832079_4090495744352334_3797075355649382332_n
239869107_4783177201701893_5965827269886569585_n
239869110_4783176031702010_5979072534527856351_n
239885583_4093462207389021_5801292563567322623_n
239918378_4090491974352711_5259616343614194141_n
240117148_4093469320721643_5707479654753029612_n
240125411_4111140132287895_2218052229907590990_n
240170981_4093472140721361_240502487981153848_n
240238378_4096374050431170_6871889435304732526_n
240274933_4102156183186290_1959434837176930421_n
240302096_4093475304054378_7906778900264179893_n
240431178_4099596336775608_3208616024117102244_n
240433497_4102162086519033_7058167041152409657_n
240447780_4099586050109970_3287508771313556067_n
240455249_4102158346519407_1880080206499527850_n
240456780_4096371023764806_3953722598123129187_n
240461369_4102163146518927_8863949266831375598_n
240575099_4102157479852827_7784564106069340981_n
240599522_4108095572592351_5070477926645063218_n
240603175_4141656785902896_5164229950501834599_n
240622990_4803675876318692_597979074659278932_n
240631503_4803674646318815_1180552721024891954_n
240650363_4111141072287801_7053154113834408933_n
240653411_4108091122592796_4362140923109897347_n
240664315_4108096705925571_2454499350249505190_n
240667494_4108097605925481_7568258521982529120_n
240720212_4803429643009982_8379510186634072039_n
240722487_4111143148954260_595577464062186834_n
240726100_4117383638330211_2056072785888674155_n
240726714_4108098342592074_1823349454493961792_n
240727422_4108099399258635_2904677379646087698_n
240728491_4144355762299665_4742867677221247340_n
240756392_4777687782250835_8338437409354415715_n
240778732_4777686255584321_2466660840971608956_n

240783830_4778149682204645_5568536412526778540_n
240786673_4120112124724029_7977290050323483041_n
240787560_4785984821421131_3028155197349080480_n
240787683_4113965488672026_8836796332590285663_n
240788940_4786471254705821_6936796297062623870_n
240789126_4111143812287527_7598264314589328881_n
240795368_4111132498955325_8627215312286640892_n
240796611_4778421688844111_3400706817868561794_n
240797669_4778418722177741_8767489602232115559_n
240799412_4775455105807436_133253591728889322_n
240799622_4777684882251125_3637935013750758246_n
240802467_4111144598954115_7395312258716977046_n
240803755_4111142198954355_2264346600538027157_n
240806891_4781540385198908_8778765831719378100_n
240808328_4780224335330513_4123334803773736088_n
240814617_4113966225338619_7704647730825356716_n
240819354_4144354492299792_7457947773973498042_n
240820708_4780223531997260_1141995598426374217_n
240824203_4783178621701751_9003481219415951886_n
240829467_4113964565338785_8633223747573541893_n
240830924_4781542518532028_7131162991187996927_n
240832702_4113967192005189_6847988733200894728_n
240837339_4780117738674506_5525433560735554331_n
240840842_4781538735199073_2568355519603977959_n
240883962_4122818361120072_4021278485671008940_n
240895388_4122817777786797_8335241194705839725_n
240904537_4117384218330153_7518850097078505936_n
240907609_4792486234104323_7501243128466182672_n
240907978_4117385221663386_7724772346609304295_n
240909428_4117381944997047_2203907643376070861_n
240911174_4120120204723221_608537394368992471_n
240915996_4784422468244033_2156493764702700468_n
240931517_4793806143972332_1147073929743326356_n
240952668_4120121768056398_5962794881014290651_n
240954053_4785987044754242_4786419340591905851_n
240959118_4120130758055499_4940134419893614323_n
240969132_4122815884453653_7553659666545254452_n
240969222_4120109631390945_6408430552843973905_n
240971494_4787582557928024_3995307088853881089_n
240971813_4120131808055394_7285563712649744342_n
240973813_4120125994722642_4984528747576419981_n
240978619_4120120971389811_45174920583812715_n
241009021_4797231460296467_5629642980555092803_n
241011376_4789598947726385_6660000883647505626_n
241012103_4122813154453926_104689691086476529_n
241028914_4787583637927916_6784957986554859458_n
241032460_4793809127305367_6701261867025443740_n
241036562_4792487880770825_7366295236912470445_n
241038068_4789597451059868_7922689382175317155_n
241039798_4122814554453786_2339375761629796031_n
241039835_4122819544453287_9067811060861153000_n
241043338_4122815284453713_83338810337034444_n
241052091_4125732120828696_7999709125135901949_n
241054865_4122817051120203_4484640321477214535_n
241093740_4125730160828892_2481816339011420861_n
241105698_4792490660770547_1784050247533632016_n
241111835_4125731124162129_5786595185679394447_n
241111974_4125734474161794_4452278860936836062_n
241117905_4789596004393346_6757199661826907433_n
241120671_4125733500828558_6125935742518670611_n
241121488_4793811193971827_4126665996390715386_n
241123262_4125737027494872_8400951224377892462_n
241137723_4125735930828315_1142633405417761860_n
241157615_4799426526743627_2247135982325408832_n
241160510_4797213436964936_3884469103535126832_n
241168998_4800293553323591_7569676617097820985_n
241169454_4150187091716532_522447667295789571_n
241170728_4132090780192830_3722789298447255266_n
241175845_4141672659234642_6909292586284712669_n
241177860_4132095520192356_8308892143633672823_n
241178276_4132091703526071_8021835185890748409_n
241178576_4809839199035693_3456854641861461615_n
241186804_4132093583525883_6770777610207640045_n
241187835_4141670865901488_5486769896583456793_n
241191319_4144356912299550_8317096677987818536_n
241200033_4812563432096603_749119341196522750_n
241204563_4150183655050209_8680113852597889842_n
241211567_4132094666859108_4274511301329129363_n
241213886_4812566382096308_8421545810288700945_n
241226791_4797214726964807_7275377651318058047_n
241226930_4141668335901741_8938063122081825274_n
241242621_4799427796743500_1725461713471072210_n
241263694_4147216932013548_7687446528013771133_n
241264383_4797256583627288_8425549356511653840_n
241266777_4141669505901624_8265489945448972774_n
241267455_4797232676963012_1643845398839348935_n
241273842_4808627259156887_1262891415073448665_n
241281231_4815665111786435_6004697702780786306_n
241288453_4802445576441722_685349941346824484_n
241301590_4806476422705304_4533272369177351046_n
241304674_4800236199995993_5277269760542199488_n
241322194_4800235179996095_7207511479191278340_n
241336782_4132089630192945_6852744147198965117_n
241340847_4802404059779207_5273612854652958833_n
241342861_4147229102012331_919425906625982214_n
241359050_4806479009371712_8363890677714817395_n
241365146_4147213252013916_4100186492062460546_n
241372147_4144359795632595_581531384265705216_n
241380044_4802402859779327_4300088020046798501_n
241380221_4799429636743316_1385163143032817213_n
241397786_4806478126038467_555086502027530997_n

241407212_4141673985901176_2291099516587667892_n
241407959_4141666852568556_5051663751450194074_n
241408038_4147227012012540_5621845620344955260_n
241415263_4803428619676751_3937713902094946098_n
241420012_4802451983107748_5608395681293321783_n
241426438_4144358225632752_6607665335842682140_n
241454225_4141677015900873_3088783940211676460_n
241455080_4144361122299129_3005917257531380573_n
241463515_4141665339235374_2134861362224408083_n
241466550_4803426246343655_1893962436092956887_n
241471218_4802407606445519_5974634043155102723_n
241472812_4150180851717156_3712606178515522965_n
241498948_4144351902300051_4284808689988464376_n
241503924_4141660102569231_5221038874423790594_n
241508182_4147218578680050_6875174533473932299_n
241513223_4141663592568882_4561687242629015349_n
241520454_4812567872096159_1382596464010443307_n
241528937_4806473329372280_3684086415719896266_n
241535682_4141675515901023_2187296450243562833_n
241539999_4144353472299894_2777940246720290060_n
241543362_4809839999035613_3881253156551620649_n
241572252_4808623352490611_719409961273021121_n
241617691_4147223268679581_2711918614805869292_n
241620326_4147215225347052_201160254351757228_n
241621262_4147220482013193_5079425553770249523_n
241622544_4153378244730750_1882304465177947166_n
241623576_4153355061399735_2731859407641397848_n
241624038_4147225195346055_55346165565840497_n
241625566_4150185145050060_857571138673640390_n
241628413_4153377161397525_1129771314774926895_n
241629530_4814295495256730_866633075495928684_n
241630889_4815662918453321_6396186669626521841_n
241631437_4814292461923700_2624410634486637085_n
241631562_4818832584803021_5139631356501313191_n
241632568_4818831084803171_9108531968109251854_n
241632834_4150176471717594_2295408859112643403_n
241635510_4153376434730931_312966014773768232_n
241635805_4156418251093416_3132696727965542851_n
241635869_4824030120949934_8032322869129698385_n
241636334_4150179265050648_5333380428901631701_n
241637670_4815660368453576_6439423218260976512_n
241638116_4815705615115718_3818728256687270305_n
241639305_4150170205051554_729909852455742543_n
241640562_4150188895049685_3177856540889850806_n
241648092_4812564392096507_5569086277843477121_n
241648420_4817917141561232_7653512158032992753_n
241650899_4814310545255225_5953826845924769589_n
241651584_4818833508136262_3533977859464552116_n
241651763_4153375178064390_4885881672717491597_n
241652372_4153372068064701_8755802600031231640_n
241654247_4153373401397901_4451213399008740596_n
241654297_4153354381399803_8504878576039323797_n
241655447_4817437691609177_758842403933707033_n
241657464_4156442027757705_8392500929898645461_n
241659163_4150171828384725_6126681689990372311_n
241660381_4153379751397266_2697786312350780152_n
241661851_4159540350781206_19200718899776043_n
241661925_4826965523989727_6003910865945159671_n
241662052_4814293981923548_584908531925368760_n
241668299_4818838621469084_2659506609317373035_n
241669522_4822080147811598_8489212454685166905_n
241672208_4156438017758106_2182766568039878266_n
241672771_4817440034942276_1681110640045446765_n
241674032_4156441061091135_2933870267498311118_n
241675573_4824027180950228_3061273435162582952_n
241680032_4822076231145323_2039369783878459807_n
241687406_4156437134424861_9074517413772900993_n
241690999_4159541367447771_7613222238782488137_n
241692424_4824028767616736_5698877798982204255_n
241692674_4156416904426884_3315976245629415880_n
241693544_4156415514427023_8566080399623993761_n
241694075_4824957447523868_1807145418565188894_n
241697104_4162435290491712_5291183544667167078_n
241702542_4156439531091288_8752850518024788729_n
241705655_4156419394426635_6899137765367302764_n
241727210_4826963407323272_4447861441473835250_n
241737922_4159537547448153_5845898283839214979_n
241738863_4834451696574443_3817299491100957870_n
241741433_4830317203654559_1402937154201487095_n
241741439_4828512220501724_3679458642974003757_n
241742521_4826960507323562_2451822411470985925_n
241742683_4828511483835131_6794313828247846335_n
241743118_4159542217447686_6822532266836247867_n
241744519_4159539370781304_2287798384858245999_n
241746928_4159531634115411_6918111014522436793_n
241748235_4828509193835360_8879809439599013885_n
241751726_4828510403835239_2200854141404992469_n
241775774_4162439717157936_9007868322491837559_n
241779064_4162438880491353_4686538540254984265_n
241783371_4162440553824519_4996204829003306894_n
241783876_4831132913572988_6097989905494229209_n
241788501_4831134450239501_8461793796089824244_n
241802351_4162443423824232_3154865724727101873_n
241804707_4162444233824151_8379038754108914593_n
241812256_4833826403303639_7031241548623098786_n
241813873_4833830153303264_4101615382608935073_n
241816363_4162441473824427_3764994477925324634_n
241816988_4723581524342176_3580102333132647236_n
241818085_4159538380781403_8441217348859545761_n
241826777_4165511636850744_5974212508516391355_n
241831996_4831136203572659_2995282203055353275_n
241838237_4165494500185791_76714503810314891_n
241842054_4165493743519200_7151681701122331630_n
241847476_4834692033217076_7335630639928934631_n
241848431_4828745037145109_3503162076258864054_n
241850194_4162442637157644_6157797117935203003_n
241850235_4165509786850929_8563393994382975156_n
241850760_522177419108817_6444936447750476454_n
241856358_4162436697158238_2675268357172204913_n
241871972_4165492086852699_6720721723433031496_n
241872994_4723581597675502_7654005604959011851_n
241882054_4165495406852367_7450689857333169805_n
241891394_4165492773519297_2971764041058507792_n
241913512_4837983112887968_5956153286639579540_n
241969502_4169422793126295_3774461520035829664_n
241969611_4723581661008829_7689309110346837150_n
241970414_4169423949792846_8303645996505966602_n
241971422_4169425066459401_1198571989254755842_n
241971710_4169427529792488_9126279863718070453_n
241978702_522905042369388_6478406286914357059_n
241981236_4169430513125523_7034936616718751711_n
241991401_4837987309554215_5420072763991917659_n
241991595_4165510660184175_5757358583475131953_n
241994301_4169429543125620_4054997109919282163_n
242007888_4723581564342172_1521097386201448163_n
242013414_4171648269570414_189664184430754512_n
242016067_4171646466237261_3801683203535064075_n
242018219_4171634106238497_955610155535291278_n
242018233_4171644326237475_2853887777316193377_n
242018275_4171649829570258_357954358795461197_n
242019684_4171647349570506_1208794817000118303_n
242024142_4723581694342159_4312773530061505827_n
242028583_522177902442102_3412510769968585022_n
242028839_4171643329570908_1313680073667140338_n
242031044_4165490996852808_2801233255975205468_n
242048392_4840991469253799_286127284844431061_n
242053383_4169420973126477_5909767484383755480_n
242061916_4169426433125931_2720097914745705573_n
242071638_4171649096236998_1832641678237003081_n
242074666_4169428536459054_1217143389182980780_n
242084357_4842830045736608_4355883138868892275_n
242085422_4833823563303923_5172687261923987033_n
242087975_10226281061042151_7681289586533668999_n
242089587_4171645159570725_7894297248308201945_n
242092278_4174908162577758_896778919284513597_n
242092314_4174914319243809_4706131259573107758_n
242107038_4178977522170822_3713027678521443492_n
242108325_10226281060922148_4808346198853957421_n
242108968_4174910669244174_6488997487957434783_n
242109650_4174909665910941_3250775406914174994_n
242113202_1467783000222973_8143740743362313830_n
242115420_4174912715910636_2657148172195815076_n
242120063_10226281059762119_5426482557663086028_n
242127351_10226281061242156_5705228774031189115_n
242130661_10226281060002125_5241121091394281293_n
242140801_4174917015910206_3349431447542145929_n
242142710_10226281060402135_3170114820057527215_n
242157122_4174919262576648_685327098087089916_n
242163919_4174918422576732_5026618565389952924_n
242169413_4485328851525858_6874558280488636873_n
242169482_1467780800223193_2748948658398737011_n
242171409_4178976555504252_2307602450291710031_n
242172616_1467782816889658_6398511548408249957_n
242172644_4178983188836922_3236966666208850188_n
242174953_1467781216889818_1044470743165852057_n
242175393_1467782770222996_8604825753537662684_n
242180836_1467781073556499_3991109818957512822_n
242183904_1467780920223181_424972135856606562_n
242186554_1467780653556541_8510382247571084169_n
242188123_1467780603556546_4952313025129243834_n
242189246_4178984605503447_5767130003260281731_n
242189659_4178980055503902_1371326770658282854_n
242195505_4178987628836478_1251875830391928821_n
242198925_4174915975910310_6226861348017006903_n
242204182_4178988832169691_66363835335683312_n
242205506_4840994482586831_7482923640302596313_n
242212460_4840992609253685_6542555008965991330_n
242219231_4126998844088861_8937219161204701336_n
242219961_4485330578192352_4261064016064489148_n
242237296_4178986298836611_2694086129830920720_n
242238887_4507539102600382_8080723324990292157_n
242243349_1467780986889841_7209245670614659273_n

242245838_4127000627422016_7933610232944731066_n
242248582_522081912451701_5253021498668332178_n
242251941_4126999154088830_4049055546255367337_n
242273412_1467781130223160_7584937534157566503_n
242276008_1467780876889852_3882576591484310377_n
242277233_1467782933556313_2627281563674598437_n
242280181_4126999734088772_6981979046862572399_n
242293023_4823738414305253_4092047209672788524_n
xxxx
335

311



334
466
999
241360796_10158068198806502_5600110040180717434_n (1)
241633151_4456649791060431_3769521591021005617_n
241634315_4456650214393722_365386074366403202_n
241634405_4456648797727197_8091517134321449938_n
241634578_4456649224393821_1534574710584985554_n
241635790_10159490336710907_4160976314037699802_n
241661716_4696442140368089_8920851484107466866_n
241664834_6108145082589998_3446761662506458222_n
241679468_259350802862699_208180838696420456_n
241680928_561157421887565_447083630440181154_n
241693403_4473537626041254_8144121173155832451_n
241699673_4460783417315300_9047242534550662390_n
241722378_10159490336725907_3604439150584629705_n
241724725_10158698685554055_5105060363834181593_n
241727908_4364630823619190_2695056887666845978_n
241728363_4800790976599997_2171877615881835925_n
241753874_10159490336855907_6662960627386741312_n
241799795_10158698685214055_7817196756624863930_n
cam1_4169 (1)
DJa1FOLXgAAMiGH
DKPA8eYVwAAwDH0
E-_agBqVkAItzIv
E--5OOXX0AIZgrt
E-9i4nGVUAECULy
E-9i4TqVUAAEOYx
E-9i45CVkAUUNpS
E--oCuTVUAINHN-
E--Q-lHVUAYSu6x
E--v77gUUAUSGE6
zxzc

E-MDVgRVcAMKvw3
E_hdAEoVQAI2CTJ
E_iHMGwVQAI0bJi
E_iDbQhUUAU2eNZ
Cfl9aVzUAAAJwBh

















潜水艦で初の"女性隊員"6人 その仕事に1年間"密着取材"(2021年6月6日放送「真相報道バンキシャ!」より)




241672759_4194248034026170_1083138760141041331_n

117040586_3252836798108409_609245898972549734_n

119240348_3383014731757281_6601974616777898831_n
119451975_3383014081757346_4515717600128772084_n
119462006_3383015941757160_5251611211331543625_n
138405484_3750146095044141_8692868456524444882_n
138450173_3750147241710693_6924804795980606601_n
138539884_3750144868377597_5868149838290778716_n
138583072_3750146691710748_1083496293193640047_n
138596165_3750145501710867_9005179563650288342_n
138875562_3750144295044321_6100948923490499049_n
145464031_3812759162116167_1033777796346820178_n
145636541_3812757988782951_5597927341624265990_n
145648702_3812757395449677_164271396926144069_n
146023912_3812756775449739_3733988342569861326_n
146054068_3812759612116122_6432152148900835032_n
146123924_3812756315449785_43698089758336500_n
178789754_4066969410028473_3298908601783642698_n
178850755_4066971086694972_1028873150912432519_n
178919963_4066970406695040_4944119870355403027_n
179002765_4066971800028234_2261937093447879518_n
197558029_4196649263727153_6077027552386636337_n
197909961_4196648910393855_1529323584441349073_n
212572875_4264886466903432_933361914264752207_n
213144731_4264888803569865_5799485681414395892_n
213224470_4264887063570039_4745948303532871216_n
216163508_4280426918682720_2294427089335618188_n (1)
216163508_4280426918682720_2294427089335618188_n
216240316_4280425712016174_4814302500409057545_n (1)
216240316_4280425712016174_4814302500409057545_n
216246657_4280426638682748_2856002235973101575_n (1)
216246657_4280426638682748_2856002235973101575_n
216447614_4280427245349354_8009851256364611541_n (1)
216447614_4280427245349354_8009851256364611541_n
216653071_4280426398682772_1927603073942324476_n (1)
216653071_4280426398682772_1927603073942324476_n
216690377_4280426102016135_603388358951145096_n (1)
216690377_4280426102016135_603388358951145096_n
216997386_4280427502015995_6460010492674395900_n (1)
216997386_4280427502015995_6460010492674395900_n
241205484_10158066383116502_6719303515464087785_n
241269449_10158066382911502_5072714357776497307_n
241326529_4447629528629124_8120218262721312229_n
241365035_10158066382506502_3707558668326659507_n
241395346_4456650557727021_8806571421064426701_n
241405403_1804481849747726_711422846590630691_n
241423275_10158066382591502_5490519276766770315_n (1)
241423275_10158066382591502_5490519276766770315_n
241430951_1804481763081068_377417857184448363_n
241443727_1804481636414414_3841122992853776901_n
241498899_4447630421962368_5748321047332299329_n
241633151_4456649791060431_3769521591021005617_n
241634315_4456650214393722_365386074366403202_n
241634405_4456648797727197_8091517134321449938_n
241634578_4456649224393821_1534574710584985554_n
241670839_4194247154026258_5431015004725937871_n
241672759_4194248034026170_1083138760141041331_n
241707584_1804481713081073_7222308699733963887_n
241796384_10221208957359075_3439447185555266384_n
241819399_10221208953998991_7451939542767484781_n
241827241_10221208954519004_578612377765104215_n
241844477_10221208955039017_7055136721454716341_n
241856008_519266409399918_1039123904849409940_n
241904956_4369593703122902_2599521335790738464_n
241912774_10221208956639057_8736233876331529823_n
241919127_519150529411506_6916096726692761830_n
E_FyktvVcAYtwhp
safe_image (1)
safe_image
241919127_519150529411506_6916096726692761830_n
-------
^^^^
001
006
007
235
236
244
311
331
342
344
345
377
378
379
411
422
442
444
444
445
446
447
448
511
512
513
514
518
519
544
555
556
557
611
612
613
665
666
667
668

669
684
685
687
688
755
756
757
764
765
766
785
786
788
789
888
14195923_623552387824051_3068632392919342098_o
14237582_623553141157309_5289687397590527211_n
14237611_623553901157233_6279756499467844276_n
14257716_623553107823979_6134245505051897597_o
14258195_623551884490768_6409068766973753988_o
14264165_623551287824161_2783683482526197646_n
14264210_623552737824016_58153609779126546_n
14264826_623553664490590_960167858670626728_n
14265015_623551601157463_8430897605516622625_n
14289770_623552111157412_4848205560421805400_o
14291622_623553334490623_6625537424713754453_n
14291680_623552197824070_4284242245929649402_n
14291799_623552874490669_1977880859377782023_n
14291851_623552154490741_1311387206129530522_n
14292435_623553014490655_3087688916658629810_n
14292483_623552684490688_8380588215282134667_n
14292508_623551664490790_8865211133846225417_n
14316705_623552504490706_5284534140714239461_n
14316712_623552421157381_8389515287270277264_n
14316862_623551627824127_5522772822183454148_n
14316862_623552081157415_5002232647810427981_n
14316959_623551961157427_631955305978462445_n
14317390_623551531157470_2883205009917015714_n
14322255_623552631157360_2330108929270668854_n
14322685_623551837824106_5630280975979515169_n
14324399_623551917824098_8978792735794500489_o
14329889_623551724490784_7575893048169551889_n
14329931_623553074490649_2243893666469967802_n
14329951_623552711157352_4281380420516715852_n
14333198_623552551157368_1374545831891359409_n
14333200_623553857823904_1681334652632762084_n
14344167_623551811157442_4835980419586093156_n
14344764_623553701157253_1847368821921625467_n
14344946_623551681157455_5663765321740533245_n
14352458_623553424490614_7507490227989600075_o
14355002_623552891157334_4688411750870972341_n
14358661_623552934490663_9068197667266032045_n
14358663_623552321157391_2731281040653062479_n
14358971_623552587824031_676525454162682866_n
14359124_623553521157271_1096064398392218431_n
186540189_4134144219977658_7065415233915047169_n
187385501_4134145826644164_1881484667389135655_n
187701834_4134144843310929_7349237755574928698_n
188149284_4134145493310864_4018415509953458647_n
188492372_4134144563310957_3775891917150363587_n
212572875_4264886466903432_933361914264752207_n
213144731_4264888803569865_5799485681414395892_n
213224470_4264887063570039_4745948303532871216_n
239216842_10159923281738258_3777474102515265047_n
241559960_4797445620267866_7626415812309640057_n
241634315_4456650214393722_365386074366403202_n
241736460_880323336247140_8166475560651233591_n
241757575_4810161442329617_7124125544145602769_n
241778740_519415442718348_645727138104318178_n
241796304_518688846124341_5411580362586346588_n
241814788_4468111243248041_6461808495775987073_n
241825115_10227251398497032_9214692830673064516_n
241848075_562302905106350_7690571275685786019_n
241989802_520144749312084_3475250907425979920_n
CfnIMXQVIAIRqxe
COJroCQUYAUhhSo
E_Is0U1VEAQNhWk

E_Is4PnVkAEHqxi
--
-------
----
^----
^^------
^-^
-^-^
^-^---

-^^^
^--^^^^


^^----00
^--0
00000

5cd68ad4
0009
75a30da5
111
112
113
114
123
124
125
133
144
145
146
211
215
216
255

222
223
227
228
244
255
258
322
333
335


411




413
444
522
542
543
544
549
5469d7c5
167414476_4660146640669167_8466654160167016175_n
240104587_403103521175881_8667569336834850075_n
240587380_403103504509216_563837220561450414_n
240593162_403103514509215_5999577172798123143_n
240866426_4328604413892154_7531453204451630612_n
241355909_10158072393401502_7494731381499793329_n
241670979_10223363437665749_7517876290349588663_n
241721634_4315920238522983_6332699887980359726_n
241764808_2317005865101596_7917369315761740296_n
241799314_2943736029197655_725264339891543565_n
241803186_10159575251262710_3672899176918442762_n
241803608_10159575251252710_758362376728361406_n
241890090_2943736082530983_5468393204118916891_n
241926467_4328604280558834_4748890204208064897_n
241930579_562910628378911_1001227788039813886_n
242015913_10159575251067710_4698126149147913085_n
242052703_520471185946107_5361083030700267199_n
242061817_562910365045604_138849358770297962_n
242065191_4328604487225480_5545556785427580200_n
242071253_562910321712275_7823562937370926689_n
BuLa7MqCMAAU7Cr
BysnUIyCMAAEq4_
DiM9sVRU0AAI6Q8
E_KEBxpUUAcq81R
E_N0DOmUcAY1kVY
E_N8GXcVcAIXx1Z
E_N75-hVkAY0Kb5
E_NcFTOVcAIDqLQ
E_OehkaUcAUTwHP
E_Op-_mVUAA0PLy
E_PDqaKVUAEqRtb
E_PeBJNVgAAy8Kz
E_PFEWHUYAMBErR
E_PGmERVEAEgciv
E_PGmETUcAQKvXw
E_Ph6k-VIAEQM8l
E_PHbkcVcAgs4hL
E_PRW8QUcAUn6U1
E_PZkz-VEAgyb1Q
E_Qs7XhXoAAvymF
img_d51852bd1a4b8e84bca4450ab5a52c6051050
l9X9Hnz8
maxresdefault
QB7dJJhv
qqlURB7n
unnamed
xxx
xxz
zc
---
-^-

^^^

224

^^^^
-000
222
223
224
234
311
312
313
314
315
321
344
346
347
411
412
433
437
455
511
512
513


666
667
668
242065013_563536164983024_6147595425921962429_n
20210914-00000030-rps-000-1-view
41170157_2128707724033827_6632200090876379136_n
44614943_2153113754926557_2825369833955131392_n
44857137_2155103561394243_633581712806248448_n
241017043_2028246213996256_4407717667352985999_n
241182305_2028246380662906_864140390718691568_n
241193422_2028246440662900_949012866346187192_n
241213887_2028246567329554_4624621134384734342_n
241226190_2028246280662916_8204950095035841605_n
241238218_2028246583996219_8858086014457077783_n
241254061_2028246247329586_6944389914361327438_n
241258296_2028246413996236_2343959156496322787_n
241260979_2028246493996228_4263323375922094564_n
241302162_2028246713996206_4481419712139689704_n
241308037_2028246643996213_3562345681415058993_n
241318485_2028246307329580_943584322049441423_n
241370568_2028246660662878_3012838998826659290_n
241468446_2028246520662892_5301425005414368109_n
241543909_2028246347329576_1162123109918885652_n
241786656_2943723612532230_2183349195051673130_n
241812178_2943731725864752_5866657944336545812_n
242026004_563536051649702_2363362643105613286_n
242065013_563536164983024_6147595425921962429_n
a58wvSzb
B0SRcbQCQAAGnRh
B0SRez7CUAA_pYF
BhJFbkPCAAEG7-b
CFh5oJrUEAADzYK
Cfl9jqGUMAAIoAK
CfnHRo1UEAE3F4C
CfnITI7UEAAYEmR
C-lXrz8VoAAs-m7
dCnTL_ue
E_Ii91WX0AgyCTv
E_Qt0HEX0AgtkuS
E_QtzTJXMAE43e1
E_Qv1FKXoAUUho_
E_QvUYdX0AMWlma
E_RDGvRWUAQ-5iu
E_RzPydVIAgZGob
E_Spa_cUUAUVMvs
E_Spa_dVQAA8Sgu
ErRVqTnVkAAZkja
ErRVqUhVkAAHtzQ
ErRVqVkVoAAgavD
ErRVqWJUYAAID3Z
mrmYnBWq
xxc
xxz
zxcc
zxx
zz
無題


---------

^--

-^--
--^
^^^^

^^--
-^^
^-^^
^--^^
^^^^
^^-^^
^-^^^
-^^^^
^^^^^
^-^^^-^
^-^^^^^
00000
000
-000
--000
----00
-0--
001
002
003
004
009
9
099
-099
111

113
114
115
117
144
211
212
213
214
216
217
223
225
228
255
257
266
312
313
314
345
352
356
431
432
433
437
444
445
446
447

988
83430971_2591322611105667_2421508664825976572_n
101947599_2587215898183005_2377335136486567937_n
102261439_2587213688183226_1761649161650174875_n
102279720_2587217614849500_6948094079147450184_n
102393217_2587214174849844_2799754940615543706_n
102396005_2587219201516008_3779207993644125775_n
102406154_2587217231516205_3368932980249722763_n
102440806_2587213238183271_7906611738211575066_n
102702733_2587216678182927_5683762751220272753_n
102704219_2587216968182898_2494146905943197363_n
102730177_2587216581516270_5510394598817497485_n
103051718_2587216541516274_947688712650798854_n
103060174_2587213471516581_3465184619238928728_n
102981723_2587218454849416_916537752376868345_n
103077697_2587217868182808_2237491242737236658_n
103094414_2587219404849321_4921948236775675543_n
103108228_2587213491516579_119989934171189999_n
103120969_2587219561515972_1023805761379832458_n
103183717_2587216748182920_2325474989256903355_n
103221443_2587213511516577_6469312344376668740_n
103254548_2587213448183250_2281702609266409088_n
103283761_2587215984849663_3139794683318765336_n
103284797_2587216494849612_2916996973663115428_n
103306785_2587215811516347_8742171944110735955_n
103322221_2587213564849905_774975571323490685_n
103325012_2587907041447224_6172885202057628184_n
103346291_2587217718182823_3329513874982339263_n
103373700_2587219314849330_460850443325773600_n
103385296_2587215714849690_1380063491808051904_n
103420846_2587213528183242_9194118451300770992_n
103440118_2587218018182793_3886461625273831420_n
103621308_2587213334849928_6120120766106921862_n
103642411_2587218001516128_6377244940108714031_n
103646954_2587217938182801_1244560558713488167_n
103690990_2587896458114949_7804573736944820546_n
103723888_2587217894849472_4746811680634159274_n
103968221_2587216008182994_1204584644360146149_n
104186018_2587213784849883_7155318305100764447_n
104448039_2592952860942642_7545952112114109713_n
106003992_2599599833611278_5684444758775072862_n
106455923_2599508663620395_3243350560488336822_n
110165519_2617783265126268_3701845475965286904_n
110336330_2617783408459587_3730545303729264354_n
111454671_2617783335126261_7368801905445794172_n
112775051_2617783375126257_7184786513171285614_n
116427860_2626079790963282_2750520655848764782_n
117233399_2632410763663518_2253964793052466734_n
117834513_2647038398867421_918886027227888293_n
117951789_2643556129215648_5486504099966320470_n
118156610_2647480882156506_6812324776028964712_n
118297443_2646566058914655_2437055392568051387_n
118308661_2653039584933969_6747301055645829492_n
118319049_2646595832245011_6034802231455531942_n
118480095_2658366454401282_1426110465831988800_n
118682157_2658366437734617_935385833822349048_n
118773910_2658366407734620_863229493506959397_n
119444610_2669866879917906_6607233627802719083_n
119445406_2669868273251100_1071684447316352816_n
119456977_2666252740279320_8053395399549904740_n
119458874_2669866903251237_6690265352718854533_n
119467523_2669867226584538_1483294473557443326_n
119473698_2668923076678953_7042578307698698287_n
119473871_2669868146584446_3449098117821678299_n
119487575_2666604976910763_1933042283833943470_n
119529190_2666604830244111_4702326661243651778_n
119597750_2669866809917913_7881255707175157365_n
119600605_2669866856584575_6880665633578781932_n
119606403_2669866943251233_8506374513275631022_n
119624005_2669868389917755_186762345437752155_n
119638030_2669868449917749_1864221654313629509_n
119655134_2669868189917775_3402509289315308234_n
119660834_2669866926584568_3912009175687228569_n
119672444_2669867279917866_620440597025051520_n
119675286_2669867553251172_7365938066358270327_n
119683731_2669148876656373_330863642278683818_n
119746548_2669866976584563_1993627762242595279_n
119775231_2669974373240490_3508759002673259917_n
119785951_2669755976595663_3414997269173151487_n
119794892_2669867423251185_1729851579379795395_n
119828923_2669944706576790_2083012223465905107_n
119936866_2670864686484792_3532269245751969046_n
119967789_2673593356211925_6839964856622221842_n
119986895_2673593149545279_5073316621070442886_n
119987619_2675065126064748_8004256004595807337_n
119996549_2673593466211914_5779533989794883600_n
213103415_2895407867363805_56878173303717541_n
217394214_2898792367025355_1563768854469951721_n
239079869_2923296581241600_3295136510462152775_n
241221382_10159413718667510_8175271677508600655_n
241777138_2943724829198775_7956944055784979990_n
241784650_4478119805567508_7928758392992563430_n
241822132_2942538539317404_3170681894606428479_n
241912790_2945103245727600_1654551061025751601_n
241973767_520789402580952_5221873762576924808_n
241973767_520789402580952_5221873762576924808_n
241989802_520144749312084_3475250907425979920_n
242020760_520790459247513_7580300214135634061_n
242021194_521507309175828_4392254461075779416_n
242052703_520471185946107_5361083030700267199_n
242062086_4424613190959989_2291426599592750381_n
242159474_521189749207584_7495491373065649691_n
20210915131127
BysQwLPCMAA_mL4
COJvEaLUsAEd8Ni
E_S7OnMUcAEPjYJ
E_TXgqeVEAEzOUr

E_TXy4iVIAAQFLw
E_U6e0kVcAAsQSJ
E_U-fFjVkAgBcgD
E_UmmMwVUAAT9B6
E_UN20UVcAkg9pU
E_UooUkUUAAPwDh
E_UQ1rmVEAMX-bu
E_USaA8VEAIjYl5
E_UWmXJVcAAG_22
E_WufYBVEAAwSrY

IGyZxI5D


m75ZfN7I


















2020 Yuma Hamfest 2020 ARRL Southwestern Division Convention




↑このページのトップヘ
