概要

ラジオセットAN / PRC-74またはAN / PRC-74Aは、音声および電信信号を送受信できる軽量の双方向通信セットです。音声伝送には単側波帯(SSB)変調が使用され、電信伝送には連続波(CW)変調が使用されます。音声および電信の受信は復調され、ヘッドセットに適用されます。受信モードと送信モードの両方で動作する無線機の周波数範囲は、文字なしモデルとAモデルでは2.0 mHz〜11.999 mHz、「B」バージョンでは2.0〜17.999mHzです。

ラジオセットは、携帯用に操作することも、固定局で操作することもできます。ポータブル操作の場合、ラジオセットは充電式ニッケルカドミウム蓄電池パックまたは乾電池パックのいずれかで駆動されます。固定ステーションで使用する場合、外部バッテリー充電器と電源アセンブリがラジオセットに付属しています。電源アセンブリを使用すると、運用サイトで利用可能な交流(AC)または直流(DC)電圧のいずれかで無線機に電力を供給することができます。外部バッテリー充電器アセンブリは、ラジオセットを携帯可能に使用する前に、ラジオセットのバッテリーを再充電するために使用されます。

無線機には3種類のアンテナが付属しています。高周波スペクトルのローエンドで動作する場合、周波数とアンテナタイプを適切に選択することで、無線セットの範囲を数百マイルに拡張できます。

AN / PRC-74とAN / PRC-74Aの操作上の特徴は、AN / GRA-71コーダーバースト装置での操作を可能にするためにAモデルがMWO11-5820-590-35 / 1によって変更されていることを除いて同じです。 。コーダーバースト操作の操作手順については、TM11-5820-590-12を参照してください。2つのモデルの回路の違いについては、テクニカルマニュアルのパラグラフ1-59を参照してください。

雇用

ラジオセットAN / PRC-74bは、特殊部隊ユニットおよび東南アジアの軍事支援チームにとって有機的です。それは彼らの基地局と通信する手段で長距離パトロールを提供します。AN / PRC-74Bは、AN / GRC-106などの他の高周波単側波帯無線機と相互運用可能です。


開発の背景

AN / PRC-74ラジオは、主に軍事市場向けにヒューズエアクラフトカンパニーによって開発されました。これは1964年のユーザーテストの最初の問題でした。1966年にこの無線機は連続波(CW)伝送機能を提供するように変更されました。変更されたセットであるAN / PRC-74Aは、1966年6月に陸軍で使用するために最初に納入されました。1967年初頭に陸軍ユニットに発行されたAN / PRC-74Bには、セットの周波数範囲を2〜11.999に拡張する別の変更が組み込まれています。 MHzから2-17.999MHz。

210
211

仕様

重さ
28ポンド2オンス
サイズ
18 "x 12" x 3-3 / 8 "
電源
BB-418ニッケルカドミウム電池
BA-386乾電池
  • およびG-77 / G手動クランク式発電機
周波数範囲
1.0 kcステップで2.000〜17.999mc。
周波数標準安定性
-30°Cから+ 55°Cまで±1.5パーツ/ミリオン(AN(PRC-74B)。-40°Cから+ 65°Cまで±1.5パーツ/ミリオン(AN / PRC-74C)。
中間周波数
1,750 kc
範囲
ホイップアンテナ-15マイル
ダブレット-30マイル
斜めのワイヤー-500マイル


送信機の性能:

変調モード
上側波帯は、キャリア、音声、またはcwを抑制しました。
キャリア抑制
定格出力の1,000サイクル変調USB信号のレベルより40dB低い。
電力出力
公称15ワットのピークエンベロープ電力。
サイドトーンを監視する
変調モードによって決定される音声またはトーン。
チューニングインジケーター
メーター(vswrブリッジによって操作されます)。


レシーバーのパフォーマンス:

感度
10デシベルで0.7マイクロボルト、信号とノイズからノイズ。
選択性
.3-dbポイントは+300および+2,700 cps、45-dbポイントは-350および+ 6,500 cps(キャリア周波数を基準)。
オーディオ出力
500オームのヘッドセットに最小1mw。
オーディオの歪み
300 cps〜2,700 cpsの周波数で最大10%、オーディオ出力レベルは4ミリワット。
電源
固定またはポータブル要件によって決定:固定動作中は、外部電源を電源として使用できます。ポータブルで使用する場合は、ウェットまたはドライのバッテリーパックを使用できます。
入力電力
+ 10.5〜 +17.0ボルト

アンテナ

ラジオには、ホイップとリールの調整可能なダイポールが含まれています。


必要なワイヤーの長さ

241




111
113
114
115
116

121


122



211

212

213

214

215

216

217

218
傾斜線アンテナ


219
水平ダイポール

221
傾斜ダイポール


222
逆「V」ダイポール



223

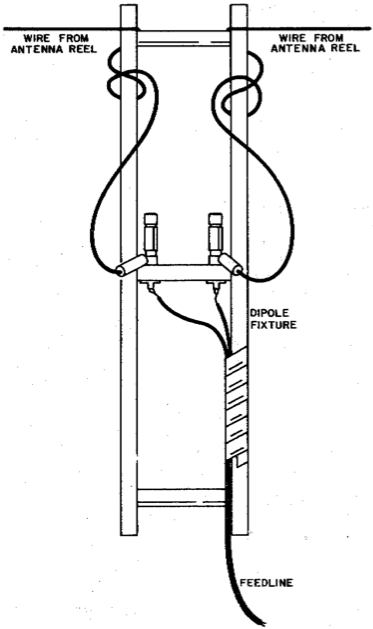

ダイポールフィクスチャ


224
パーツ付きアクセサリーバッグ



225
アクセサリーバッグ


226
アクセサリーバッグ


227
電信キー



228
ヘッドセット



230


229

231
ダイポールフィクスチャ




232
ホイップ

233
ホイップディテール


234
アンテナ線



235
ホイップベース


236
アンテナロープ



237
MX-3613 / PRC-74


250
251
253
254





311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365



370


371
372
373
374
375
377
378
379

380

381


382
383
384
385
386
387
388
389
390
391
392
393

394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433


434
435
436
437
438
439
440
441

442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
460
461
462
463
111
112
113
114
115
116
117
118
119
120

122
121


124
124



126

127
128
125


131




130


133

132


135




134
137



136

138
140


139

142

141


144

143

145





146

ーー
147
148
150


149


152

151






200
201
202
203
204
205










参照ファイル

PRC-74

Adobe_PDF_icon.png TM 11-5820-590-12
組織のメンテナンスマニュアル
修理部品と特別なツールリストを含む
ラジオセットAN / PRC-74
1966年3月


Adobe PDF icon.png TM 11-5820-590-35

DS、GS、およびDEPOTメンテナンスマニュアル
ラジオセット
AN / PRC-74
1966年7月


PRC-74B -C

Adobe PDF icon.png TM 11-5820-590-12-1

オペレーターおよび組織の保守マニュアル(修理部品および特殊工具リストを含む)
ラジオセットAN / PRC-74B(NSN 5820-00-935-0030)
AN / PRC-74C(NSN 5820-00-177-1641);
電源装置PP-4514 / PRC-74(NSN 5820-00-942-0821)
PP-4514A / PRC-74(NSN 5820-00-177-4581)
バッテリーボックスCY-6121 / PRC-74(NSN 5820-00-908-3127)
CY-6314 / PRC-74およびCY-6314A / PRC-74(NSN 5820-00-156-3934)
1967年3月


Adobe PDF icon.png TM 11-5820-590-35-1

直接サポート、一般サポート、およびデポメンテナンスマニュアル
修理部品と特別なツールリストを含む)
ラジオセットAN / PRC-74B(NSN 5820-00-935-0030)
AN / PRC-74C(NSN 5820-00-177-1641);
電源装置PP-4514 / PRC-74(NSN 5820-00-942-0821)
PP-4514A / PRC-74(NSN 5820-00-177-4581)
バッテリーボックスCY-6121 / PRC-74(NSN 5820-00-908-3127)
CY-6314 / PRC-74およびCY-6314A / PRC-74(NSN 5820-00-156-3934)
1968年7月


その他のドキュメント

Adobe PDF icon.png PRC-74の概略図

これらは、Googleブックスで一般的に見られるPRC-74Bマニュアルから欠落している回路図です。


Adobe PDF icon.png PRC-74下側波帯サポートを追加するための手順

PRC-74のLowerSSB(LSB)サポートを追加するために必要なプロセスを定義します
ジェームズPカルウフ


Adobe_PDF_icon.png PRC-74ファクトシート
米陸軍ファクトシートPRC-74B
1969年11月
